转子串芯方法很多，本节以三支点机组为例，介绍两种方法：桥机串芯和扒杆串芯。

1.桥机串芯

卧式机组的串芯主要包括转子串芯和串芯后转子和定子同时下降到安装位置这两步工作。如果桥机的起重量大于或者等于定子和转子总重量，可以采用定子和转子同时吊装的方法，这样转子串芯和定转子下降可以一次完成。

这种方法是在桥机吊钩上挂上三只手拉葫芦，如图4-10所示，中间葫芦起重能力必须大于转子重量，一般串芯步骤如下。

（1）用钢丝绳捆绑转子，如图4-10（a）所示。在钢丝绳和磁极铁芯之间加垫木板和麻袋，以便保护磁极不受损伤。用发电机前轴承装在转子上作为配重，钢丝绳挂在重心处，起吊后使转子保持水平。开动桥机和升降吊钩使转子对准定子铁芯孔。启动桥机使转子从定子铁芯孔中缓缓串入。串芯时要密切监视转子和定子情况，一定要对准定子之间的间隙，力求空气间隙均匀，以免碰伤铁芯表面。

（2）当靠近水轮机一端的主轴头部露出定子铁芯后，用手拉葫芦9和手拉葫芦2接应，如图4-10（b）所示，待葫芦9和葫芦2拉紧后松开手拉葫芦10，然后开动桥机将转子继续串进定子铁芯，直到转子串到位置。

（3）转子串到位置后，用手拉葫芦10吊起定子并拆除下方垫的方木，然后对机架上的定子安装基础进行清扫，下降桥机的吊钩，使转子和定子同时下降。最后定子落在机架上，转子落在发电机前后轴承上，如图410（c）所示。

图410　起重机起重量大于转子和定子总重量的串芯方法

1—起重机；2、9、10—手拉葫芦；3—钢丝绳；4—中轴承；5—主轴；6—前轴承；7—定子；8—转子

如果桥机只允许吊转子，而转子和定子同时起吊将超重时，可按图4-11进行串芯，其工作步骤如下：

（1）将钢丝绳挂在转子中部，然后将转子一端串入定子，待主轴法兰盘露出定子后，用方木将主轴两端垫实，临时停放一下，如图4-11（a）所示。此时应充分做好转子的防倾斜翻倒工作，避免发生安全事故。

（2）将钢丝绳挂在转子两端的轴上，用平衡梁吊起转子继续串芯，如图4-11（b）所示。

(www.daowen.com)

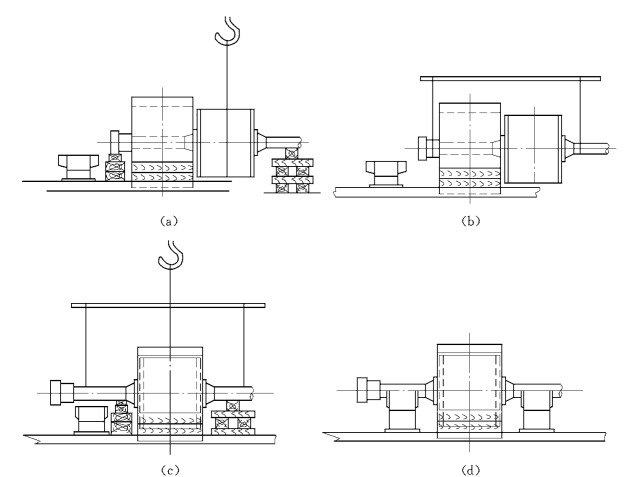

图4-11　起重机只允许吊转子重量的串芯方法

（3）转子串芯到位置后，用布置在定子两侧的四只千斤顶顶起定子，拆去定子下方的垫木。然后一边松吊钩，同时一边下降四只千斤顶。下降时必须使两者的下降速度基本一致，不要让定子和转子发生接触和碰撞，以免损伤设备和发生意外。继续下降桥机和千斤顶一直使转子和定子放置到位，如图411（c）、（d）所示。

2.扒杆串芯

在厂房中没有桥机的情况下，可采用扒杆进行串芯。这种情况一般只是在特小型的机组或者老式小水电站中存在，由于节省投资故没有设置桥机。串芯主要工具是扒杆。通常采用两副人字扒杆来完成串芯工作，如图4-12所示。

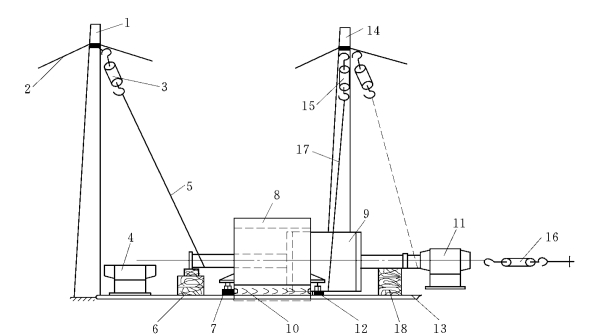

图4-12　利用扒杆串芯方法

1、14—扒杆；2—缆风绳；3、15、16—手拉葫芦；4—中轴承；5、17—起吊用钢丝绳；6—方木及垫木；7—千斤顶；8—定子；9—转子；10—方木；11—前轴承；12—垫木；13—机架；18—垫木

扒杆串芯的步骤如下：

（1）转子用扒杆14上的手拉葫芦15起吊，拉紧葫芦15和16，使转子中心线和定子中心线对准。

（2）逐步松葫芦16和紧葫芦15，使转子逐渐串入定子，并保持转子和定子空气间隙均匀。

（3）待转子主轴法兰盘露出定子后，两端临时用方木垫实，并防止转子倾斜歪倒。用前方扒杆1上手拉葫芦3的钢丝绳套住露出定子的转子主轴，松开后方扒杆14上的手拉葫芦15，并把挂在转子上的钢丝绳移到轴的尾部，再拉紧葫芦3、15、16，吊起转子，拆掉垫木6和18。

（4）松开拉葫芦16，转子继续串芯，并收紧手拉葫芦3、15，调整转子对定子的同心度。

（5）当转子串芯到位后，顶起定子两端千斤顶7，卸去定子下面的垫木10，然后同时松开拉葫芦3、15和相应降低四只千斤顶，使定子和转子到位。
