机组解体工作是在检修工作票已经办好，各项安全措施、检修前试验已做好的前提下进行的，机组的解体程序一般如图4-3所示。

卧式机组的拆卸工作与立式机组相比要较简单一些，下面介绍主要部件的拆卸工艺。

1.转轮的拆卸

根据机组导叶控制机构的布置形式和泄水锥固定形式的不同，转轮的拆卸也略有不同，这里主要介绍常见的导水机构布置在前端，泄水锥用丝扣与大轴旋合的转轮的拆卸方法。

导水机构布置在前端，泄水锥螺母与大轴旋合的转轮结构如图4-4所示。

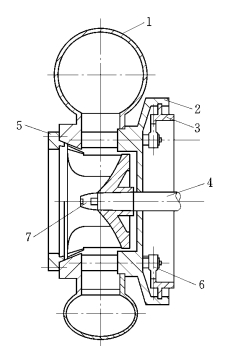

图4-4　泄水锥螺母与大轴旋合的转轮结构示意图

1—蜗壳；2—前端盖；3—控制环；4—主轴；5—后盖；6—导叶臂；7—泄水锥

（1）拆卸前的工作。主要是工具的准备，常用的工具是一个六角头专用工具（图4-5），两根螺杆（有的用四根）以及千斤顶（宜用5t、10t），在准备工具的同时，做好尾水管接管上的拆卸记号，用风动扳手或电动扳手按对称方向拆去尾水弯管和尾水接管法兰上的螺栓，然后将尾水弯管和接管吊出，用塞尺测量记录转轮与后盖的间隙值。一般应对称测四个点的值，然后通扫一遍，记录下最小间隙值，再进行下一阶段工作。

图45　转轮泄水锥拆除工具

（2）泄水锥拆卸。根据泄水锥与轴头固定螺栓的规格用套筒扳手或专用扳手拆去固定螺栓，然后用专用工具套入泄水锥的六角孔，用游击锤松动泄水锥。如锈蚀、水垢等严重，则事先清垢。清垢时不能划伤六角槽，然后喷螺栓松动剂，再进行拆卸。拆卸至最后时应防止由于泄水锥重心后移造成的乱牙、松动，应采取两人托住一人拆卸或者在垫方木等措施确保泄水锥顺利旋下并搬运至可靠位置摆放。

（3）转轮的拆卸。在转轮上冠下端面上，将两只（或四只）长螺杆用管子钳拧紧，然后套上圆盘调整好螺母，放上千斤顶。操作时宜2～3人作业，以免千斤顶滑下伤人，如图4-6所示。在打千斤顶的过程中，应密切监视两根螺杆的受力情况，如果螺杆或圆盘已经变形而转轮还未松动，就应该增加螺杆数或加大圆盘的厚度再打千斤顶。当转轮松动时，要均匀缓慢地将其打出。当转轮已经松动后，用钢绳穿入转轮叶片间或者圆盘螺杆处，用桥机轻轻受力，然后继续打千斤顶。当转轮还有50mm左右未出来时，用钢绳环叶片绕一圈后挂到手拉葫芦上，再将手拉葫芦挂到桥机上，拴的位置要使转轮基本平衡，以防转轮倾覆，然后边打千斤顶，边用手拉葫芦调整受力直至转轮全部脱出，再用桥机将其吊放到适当的位置。

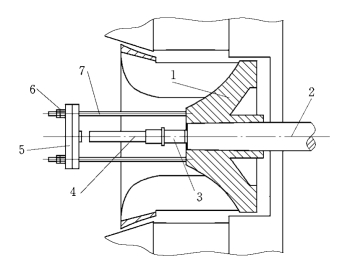

图4-6　转轮拆除

1—转轮上冠；2—主轴；3—泄水锥螺纹座；4—千斤顶；5—支重盘；6—螺母；7—螺杆

当导水机构位于机组后端盖时，则应先拆除导水机构的推拉杆、连臂，导叶臂将尾水接管拆除，然后用同样的方法进行转轮的拆卸。

2.导水机构的拆卸

导水机构的拆卸工作与立式机组基本相同，首先测量好推拉杆的有效长度，并作好记录。将导水机构各零配件做好拆卸前的标记，松动推拉杆上的行程螺母，取出耳环轴的弹簧卡环或锁片，用铜棒敲击耳环轴，将耳环轴从叉头中取出，并做好标记妥善保存。推拉杆拆除后，依次将连杆销、剪断销拔出，做好标记统一存放。将连杆取下，再将端盖取下，松掉导叶臂的止动螺钉，用拨键工具拔出分半键或圆锥销即可将导叶臂取出。导叶臂可用小撬棍撬动然后取出，如果太紧则应采用立式机组的取法，用千斤顶徐徐取出。拐臂拔完后，用电动扳手将压盖拆除，然后将导叶下段的端盖拆出并将其吊出，吊出时应注意不要使导叶一起随端盖拔出。待端盖拆除后，将导叶从顶盖中由下拔出，拔出时应注意平衡，以免损伤其他部件。导叶拆完后，用电动扳手将顶盖螺栓对称松开，用顶丝顶起然后将其吊至适当的位置。(www.daowen.com)

3.径向复合推力轴承的拆卸

卧式机组的检修中，径向复合推力轴承的检修是一个主要检修项目，其拆卸的基本工艺过程如下：①将连接轴承的水、油管路拆除；②在飞轮靠发电机侧用千斤顶顶住主轴，顶轴时碰到主轴即可，以免损伤发电机轴承。这样做的目的是防止轴承上盖吊出后，由于飞轮重量使水轮机端主轴翘起；③拆去测温计等附件；④拆去轴承两端的密封端盖；⑤拆去上下两半轴承把合螺栓；⑥吊出上盖，拆去刮油叶轮壳、把合螺栓柱，拆去刮油叶轮等件；用桥机将上半轴承吊出取出推力瓦；⑦水轮机主轴吊出后，用铜棒、铜锤和撬棍桥机等配合取出下瓦；⑧松开冷油器把合螺栓，两边全部松开后，从一侧轻轻将冷油器推出，然后用桥机将其吊放到合适的位置。

在拆卸过程中，使用各种工具时要特别注意，不要损伤瓦面和冷油器铜管，以免造成返修，延误工期。

4.转子拆除

一般情况下，如果通过试验，发电机各方面情况都符合规范要求时，转子一般不吊出。如遇有电气或其他的缺陷，则应视情况将其吊出机坑作进一步检查，其基本工艺如下：

（1）拆除发电机引出线与外面电缆的连接。

（2）分开发电机与连接设备的联轴器。

（3）拆下集电环上电刷架的连接电缆。

（4）做好标记，拆卸发电机轴承上盖。

（5）旋出轴瓦上下两半合缝面的紧固螺钉和销钉，取下轴瓦上半部。

（6）在飞轮处，用钢绳穿进飞轮孔，用桥机使飞轮受力，然后在飞轮下部将制动器拆除，垫上方木。用游击大锤松开飞轮把合螺栓，向水机方向移动，将飞轮拆除并吊放到适当位置。

（7）在桥机上挂手拉葫芦（其额定载荷应超出转子重量），也可以先挂水平梁然后再将葫芦挂在水平梁上。两端分别挂在转子主轴的两端。使其轻轻受力，两边用手拉葫芦进行调节水平。

（8）在发电机气隙中（下部）垫上电工纸板或其他软质非金属物，以防止转子取出时损伤定子铁芯和线圈。

（9）用转子抽芯法将转子从定子中抽出，吊放转子到支架上放好。转子抽芯法与转子串芯法程序相反，具体参阅下一节中串芯法的叙述。

在转子吊出过程中应注意以下事项：

（1）转子吊出前拆卸的各零部件应充分做好记号，以便装复时按原样恢复。

（2）定子线圈凸出在机座外面的部分，在装拆时如取下端盖等，应特别注意不要碰伤线圈绝缘。

（3）抽出转子过程中应注意，使钢丝绳不得碰到转子的轴颈、风扇集电环及转子引线。在栓缚钢丝的地方必须垫以木板或橡皮垫，转子不得碰到定子线圈上，转子不得直接放置在定子铁皮垫上。在抽出过程中可用气隙透光法来监视转子和定子气隙变化情况，以防相擦。

（4）转子取出后，转子集电环和轴颈处应除以防锈剂，并用厚纸板包好，用绳子绑好。
