1.主轴在机组中心位置

对悬吊式水轮发电机组，如果上导轴颈已位于机组的旋转中心（即图3-71中e=0），则轴承应调间隙计算如下。

上导轴瓦：

式中 δao——上导轴瓦应调间隙，mm；

δa180——上导轴瓦相对侧应调间隙，mm；

δas——上导轴瓦单侧设计间隙，mm。

下导轴瓦：

式中 δxo——下导轴瓦应调间隙，mm；

δx180——下导轴瓦相对侧应调间隙，mm；

δxs——下导轴瓦单侧设计间隙，mm；

ϕx——下导处净摆度，mm；

ϕba——法兰处净摆度，mm；

Lx——上导轴瓦中心至下导轴瓦中心距离，mm；

L1——上导轴瓦中心至法兰处距离，mm。

水导轴瓦应调间隙计算见水轮机装复一节。

2.主轴在水导轴承内任意位置

当水轮机导轴承已安装完毕，主轴处在轴瓦任意位置，则发电机的上、下轴瓦间隙应按水导轴瓦的实测间隙来计算。

上导轴瓦（图3-71）：(www.daowen.com)

下导轴瓦（图3-72）：

式中 δc——水导轴瓦实测间隙，mm；

ϕca——水导处净摆度，mm；

δcs——水导瓦单侧设计间隙，mm。

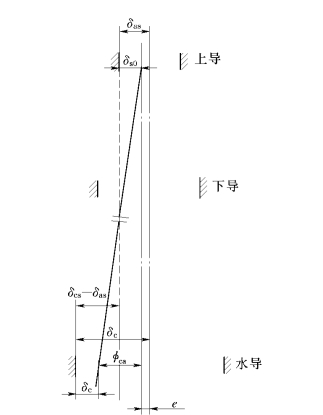

图3-71　上导轴瓦应调间隙计算图

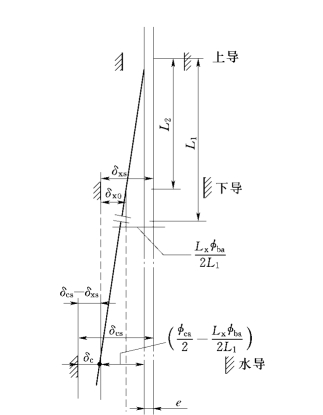

图3-72　下导轴瓦应调间隙计算图

如果上、下导轴瓦结构位置不在同一方位上时，调瓦还要酌量修正其错位的影响。

对采用液压支柱式推力轴承的水轮发电机组，由于其自身有很好的自调性能，因此各部导轴瓦间隙调整时，可按设计值均匀调整，不考虑摆度值。如果主轴不在中心位置时，仅从平均值中减去偏心值即可。

【例3-7】在上一节的水轮发电机组轴线处理完毕后，水导处的最大摆度在8点，其值为0.10mm；法兰处的最大摆度在3点，其值为0.03mm。上导单侧设计间隙为0.10mm；下导单侧设计间隙为0.15mm；水导单侧设计间隙为0.18mm；上导至法兰的距离为5.5m；上导至下导的距离为4m；水导轴承安装后已经与固定止漏环同心，主轴在水导轴承的中心位置。

按公式（3-31）、式（3-32）及式（3-33）计算各导轴瓦的间隙。

上导瓦间隙：

δao=δa180=δas=0.10mm

即

δao=δao=δao=δao=δao=δao=0.10mm

下导瓦间隙由公式和公式δx180=2δxs-δxo可得：
