根据材料表进行材料准备并对检修所需工具进行调查落实，确定其有无。如需要进行专用工具的设计制造，必须尽早提出，留出时间进行设计和制造。对专用测量仪器也要进行检查，确定其测量范围是否适合所检修的机组使用，如不合适要进行改造或重新设计。此外还须检查测量工具是否在其使用有效期内。以下是大修单机10MW左右机组所需机具见表2-16，仪器和量具见表2-17。

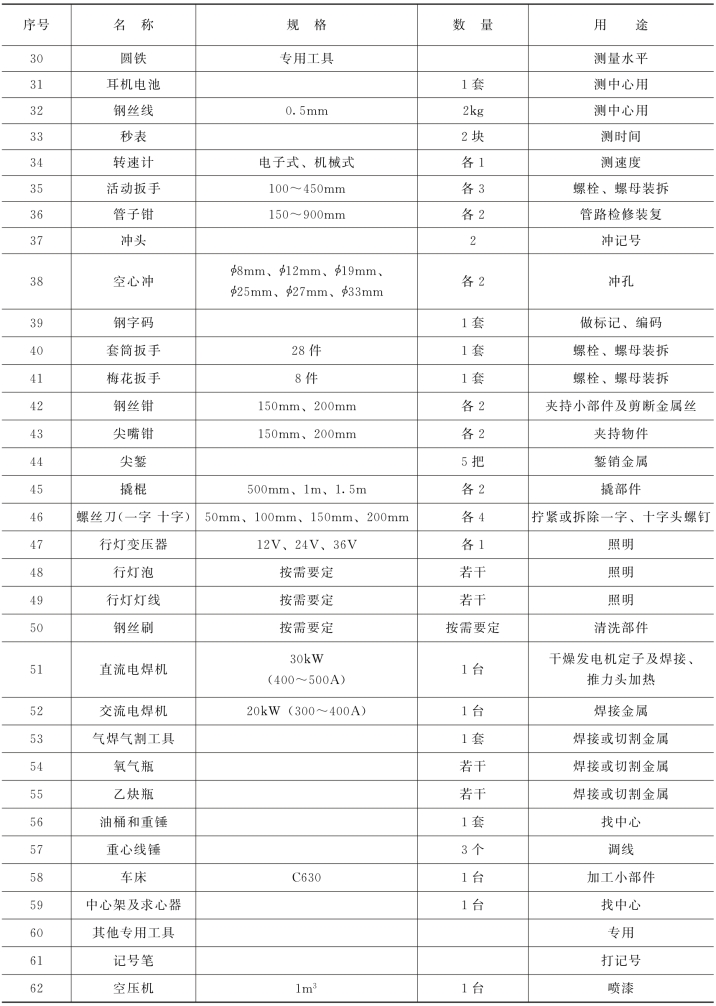

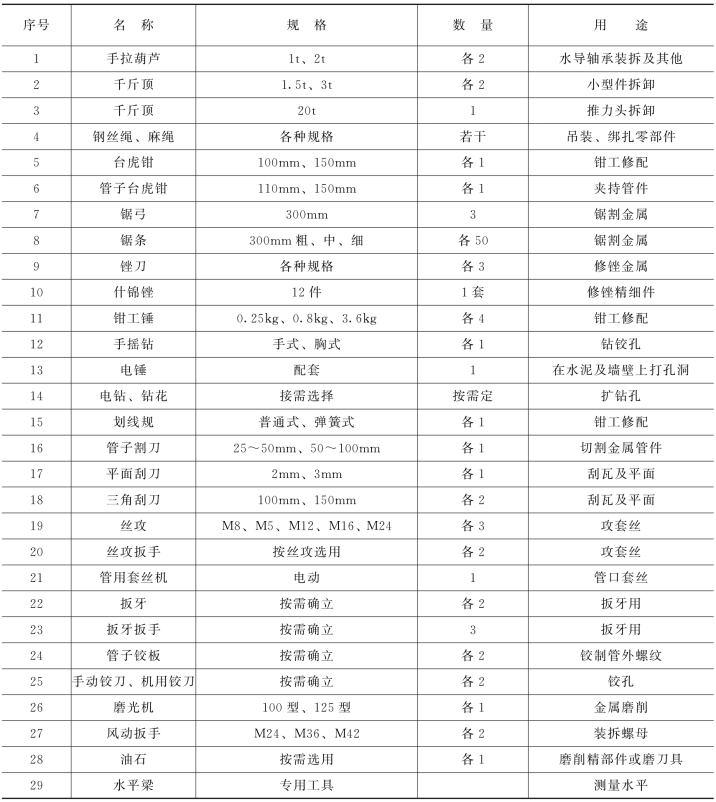

表2-16　检修机具

续表

续表

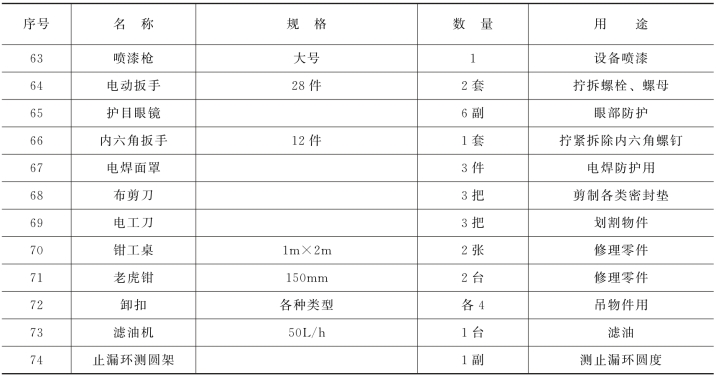

表2-17　仪器与量具

除常用的一些工具外，机组检修还往往根据不同的需要制作一些专用工具拆除专门的零部件，一般来说，常用的专用工具主要有以下一些。

1.拔键工具

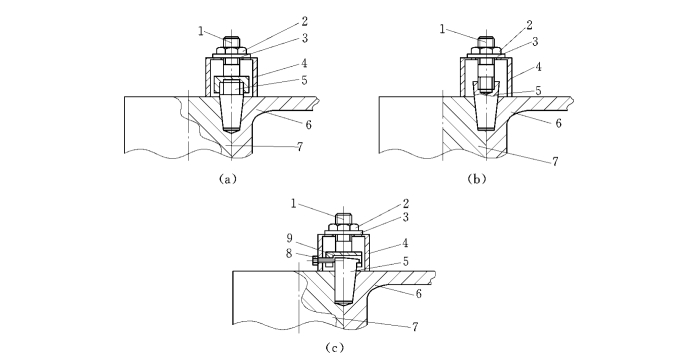

如图2-23所示，导水机构中分半键随机组的型式和设计会有不同的形状和安装方法。同样在进行分半键拆除时也要根据不同的型式设计专门的拔键工具。图2-23（a）是头部为外螺纹式的分半键的拔键工具，图2-23（b）是头部为内螺纹式的分半键的拔键工具。这两类拔键工具的使用方法为先将螺杆1旋入分半键头部螺纹中，然后将套管4套在螺杆上，套进垫片3和螺母2，旋螺母压紧套管后，再继续旋动螺母，键就被慢慢拔出。图2-23（c）是头部为勾头的分半键的拔键工具，这类拔键工具的使用方法为先将固定有框架9的螺杆1对合分半键的勾头部分，然后将套管4套在螺杆上，再在套管4上用螺钉8将框架9另一面限制固定，以免拔键时受力不均匀损坏工具。然后同样套进垫片3和螺母2，旋螺母压紧套管后，再旋螺母，键就被慢慢拔出。

图2-23　拔键工具图

（a）外螺纹分半键拔键工具；（b）内螺纹分半键拔键工具；（a）勾头分半键拔键工具
1—螺杆；2—螺母；3—垫片；4—套管；5—分半键；6—拐臂（导叶臂）；7—导叶轴；8—螺钉；9—框架

2.拔拐臂工具

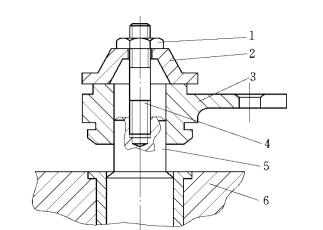

如图2-24、图2-25所示，当需拆拐臂时，打开导叶头部的端盖，对于小型机组的拐臂采用图2-24所示的工具拔取；放入垫片3将导叶轴头部内螺孔盖住，然后将斜锥工具2放置在拐臂（导叶臂）4上，对准上面的螺丝孔，拧紧螺栓5，使斜锥工具2与拐臂4固定在一起，最后不断旋动螺栓1，拐臂慢慢地从导叶轴6上拔出。对于较大型的拐臂，由于装配紧力较大，用螺栓较难取出。因此采用图2-25所示工具，利用千斤顶将其取出。

图2-24　拔小型拐臂工具

1—螺杆；2—斜锥工具；3—垫片；4—拐臂；5—螺钉；6—导叶轴

图2-25　拔较大型拐臂工具

1—螺杆；2—螺母；3—支重板；4—千斤顶；5—导叶轴；6—拐臂

3.装拐臂工具

如图2-26所示，装拐臂时先将螺杆4旋入导叶轴头部内螺孔中，然后套入拐臂3和斜锥工具2、螺母1，不断旋动螺母，就将拐臂3向下压，使导叶轴进入拐臂孔内。同样较大型机组的拐臂也可以使用千斤顶来装复，将螺杆旋入套筒的顶丝孔内，利用千斤顶在支重板和拐臂之间的距离将拐臂打入导叶轴。也可以用其他方法固定螺杆使用千斤顶装复拐臂。(www.daowen.com)

图2-26　装小型拐臂工具

1—螺母；2—斜锥工具；3—拐臂；4—螺杆；5—导叶轴螺钉；6—套筒

4.导叶扳手

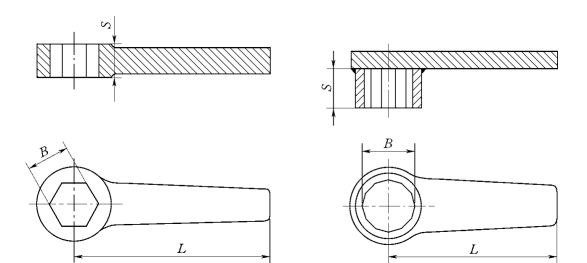

如图2-27所示，在导叶装入顶盖与底环中间后，可用导叶扳手检查导叶转动的灵活度。或者在导叶套筒拆除过程中用来转动单个导叶，松动导叶套筒，减少拆卸紧力。导叶扳手通常用8～10mm厚的Q235钢板制作，内孔直径比分半键处导叶轴头直径大1～1.5mm左右。然后将一个长度为15～20mm、比导叶分半键直径小0.4mm左右圆柱体焊接在扳手体上，圆柱中心与扳手孔边沿相切。

图2-27　导叶扳手

5.拆套筒工具

拆套筒的工具如图2-28所示，主要利用套筒的顶丝孔来进行拆除工作。在导叶拐臂拆除后，将螺杆4对称拧进套筒1的顶丝孔，注意螺杆4的螺纹一定要和套筒1的顶丝孔7螺纹一致；拧紧后将千斤顶6放置在导叶轴端头上，并注意所使用的千斤顶的最大直径必须小于套筒1的内孔直径，且放有一定裕量，以免损伤套筒及导叶轴承；然后将支承板5上的孔对准螺杆4穿入，拧紧螺母，通过打千斤顶使套筒慢慢拔出。

图2-28　拆套筒工具

1—套筒；2—导叶轴承；3—导叶轴；4—螺杆；5—支承板；6—千斤顶；7—套筒顶丝孔

6.调瓦专用扳手及调瓦特殊螺栓

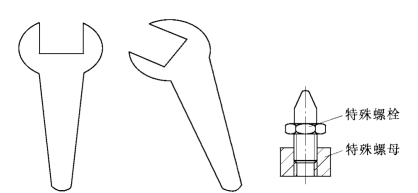

在进行分块式导轴瓦瓦隙调整时，要使用调瓦特殊螺栓将瓦顶紧主轴轴颈，否则调出的瓦隙将误差很大，影响机组的安全运行；同时要用调瓦扳手将瓦的抗重螺栓并紧，否则螺栓松动会造成瓦隙变化，影响机组运行。通常常用的专用扳手如图2-29所示。

图2-29　调瓦专用扳手及调瓦特殊螺栓

7.发电机转子防撞木条

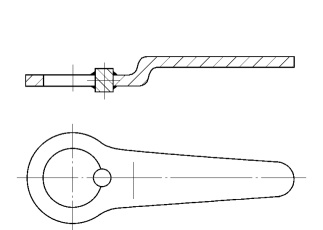

发电机转子防撞木条主要用来防止转子在吊入、吊出定子时防止两者碰撞损坏绝缘，通常常用的防止碰撞木条如图2-30所示。

图2-30　发电机转子防撞木条（单位：mm）

8.大型螺栓拆除工具

大型螺栓拆除工具主要是指用于拆除较大型的螺栓，例如主轴法兰连接螺栓、发电机飞轮连接螺栓、转轮和主轴的连接螺栓等，这类螺栓拆除时通常用游击大锤进行冲击，利用冲击力拧松或者拧紧大型螺栓，常用的重型耐冲击扳手如图2-31所示。通常用45号钢锻造而成，并经过调质处理后使用。

图2-31　大型螺栓拆除工具

除此以外，在检修前应召开检修动员会，将本次检修目的、内容、时间、工期、质量、安全等方面的情况传达到每个检修工作人员，以保证检修工作顺利进行。并针对本次检修的重点项目、重点安全措施、关键工序提出要求。
