机架:水轮发电机的支撑重要组件

时间:2023-06-30 理论教育 版权反馈
【摘要】:机架是水轮发电机的重要部件,它是安装导轴承、推力轴承、制动器等的支撑部件,由中心体和支臂组成,立式机组一般有上机架和下机架之分,如图1-41和图1-42所示。上机架安装于定子之上,用螺栓固定在定子上,内置推力轴承的上机架是荷重机架,承担整个机组转动部分的重量和机组的轴向水推力。未布置推力轴承在内的机架则是非荷重机架。而卧式机组一般设有专门的机架。定子和转子重量通过两端的径向轴承传动到机架上,全部由机架承担。

机架:水轮发电机的支撑重要组件

机架是水轮发电机的重要部件,它是安装导轴承、推力轴承(立式机组)、制动器等的支撑部件,由中心体和支臂组成,立式机组一般有上机架和下机架之分,如图1-41和图1-42所示。上机架安装于定子之上,用螺栓固定在定子上,内置推力轴承的上机架是荷重机架,承担整个机组转动部分的重量和机组的轴向水推力。未布置推力轴承在内的机架则是非荷重机架。下机架一般布置在定子内部下端和转子制动环下,机组制动时荷重机架承担整个机组刹车产生的重量,顶转子时则承担整个机组转动部分的重量。而卧式机组一般设有专门的机架。定子和转子重量通过两端的径向轴承传动到机架上,全部由机架承担。当机组为两支点时,则水轮机转动部分的重量也由机架承担。卧式机组的机架如图1-43所示。

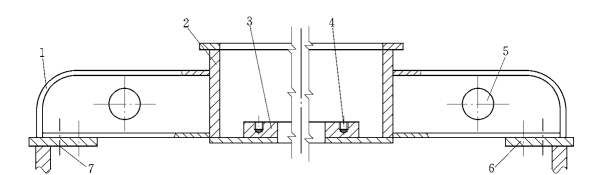

图1-41 立式机组发电机上机架

1—机架支臂;2—支架中心体;3—推力轴承支座;4—限瓦螺钉孔;5—起吊孔;6—定子;7—连接螺钉

(www.daowen.com)

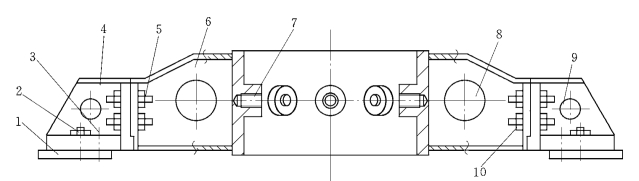

图1-42 立式机组发电机下机架

1—机架基础板;2—机架紧固螺钉;3—机架固定销;4—支腿;5—机架连接螺栓;6—支臂;7—下导瓦抗重螺钉座;8—机架起吊孔;9—支腿起吊孔;10—销子螺栓

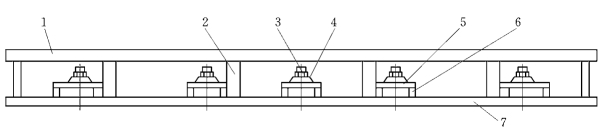

图1-43 卧式机组发电机机架

1—机架面板;2—机架加强筋板;3—机架固定螺栓;4—垫圈;5—机架固定螺栓座;6—加强筋;7—机架底板
