混流式水轮机主轴与转轮联成一体构成水轮机转动部分，将水轮机转轮所获得的转矩传递给发电机主轴，使发电机旋转而发电。同时主轴还要承受轴向水推力和转动部分重量。

根据水轮机容量的大小和装置布置方式不同，混流式机组主轴有不同的结构形式，一般分为单法兰（或称无法兰）和双法兰两大类，如图1-22所示。

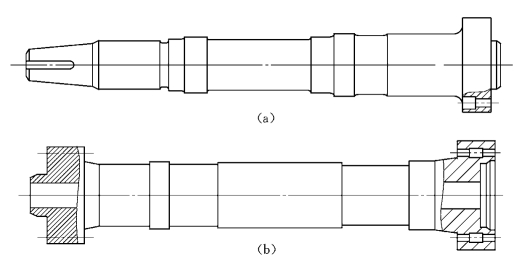

图1-22　水轮机主轴

（a）单法兰主轴；（b）双法兰主轴(www.daowen.com)

双法兰轴对于中小型机组来说一般为实心轴，大中型机组为减轻重量，提高轴的刚度和强度，一般采用中心有通孔的主轴。双法兰轴一端和转轮连接，一端和发电机主轴连接，一般应用于立式机组上。一般情况下法兰上两端为安装方便都加工有止口，与发电机轴和转轮上的止口配合，一般间隙为0.02～0.06mm。止口与轴颈要同心，法兰端面与轴线要垂直，一般不允许有凸起，法兰端面的不平度不能大于0.03mm。

单法兰轴常为实心阶梯轴，无法兰的一端开有键槽，用键与转轮连接；法兰一端有凸止口，有的结构设置为圆销，便于安装或检修时与发电机主轴对中心，在法兰周围布有等距的螺栓孔，用螺栓与发电机主轴连接，可用锻钢或圆钢制作，材料为35号或45号钢。主要用于卧轴混流式水轮机，其实际结构如图1-23所示，主轴中间段设有推力瓦主推力盘和径向瓦副推力盘。

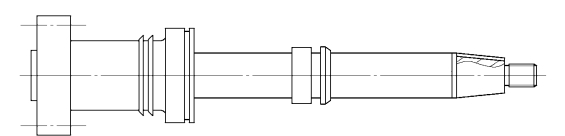

图1-23　卧式混流式水轮机主轴
