1.模态参数辨识

文献[175]研究表明,刀轴倾角的变化对刀尖频率响应函数的影响可以忽略不计,本节五轴球头铣削实验采用的刀具及刀具装夹后的悬长与第4章4.3.2节相同,因此在确定五轴球头铣削稳定性叶瓣图时仍采用4.3.2节的模态参数,如表6.2所示。

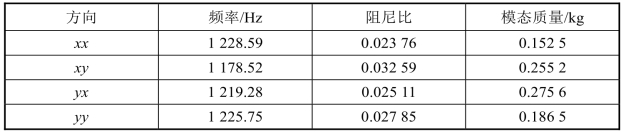

表6.2 获得的模态参数

2.切削力系数辨识

切削力系数的准确辨识是精确预测铣削状态的基础。由第4章4.3.2节可知,球头铣刀球头部分的螺旋角为变量,即沿着刀轴方向球头部分的几何参数发生变化。因此,不同于五轴侧铣,五轴球头铣削过程中,不同刀轴姿态下获得的切削力系数有所不同。用槽铣实验获得不同刀具姿态下的切削力系数。实验过程中,将前倾角设置为0°,侧倾角依次设置为0°、5°、10°、15°、20°、25°、30°、35°、40°、45°、50°、55°、60°,用9257B型压电式测力仪采集每个刀轴姿态下x、y、z方向上的切削力,采集现场如图6.9所示。用文献[72]中的方法计算每个刀轴姿态下的切削力系数,不同刀轴姿态下的切削力系数如表6.3所示。本章切削深度定义为从工件表面沿其法线方向到最大切除点的距离[158]

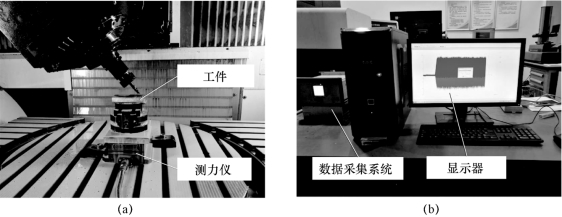

图6.9 切削力采集实验现场

(a)工件加工现场;(b)切削力采集系统

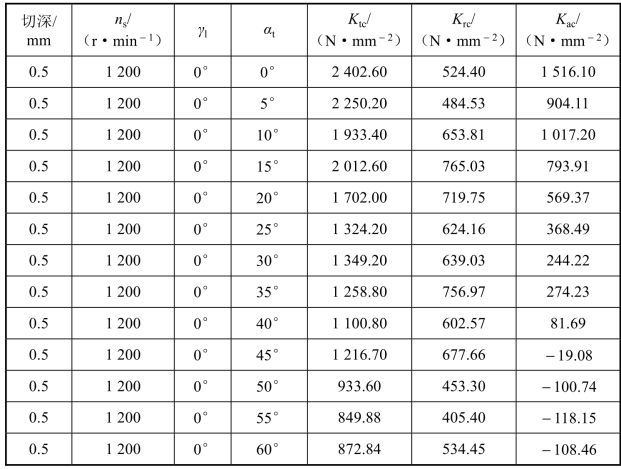

表6.3 不同刀轴姿态下的切削力系数(www.daowen.com)

将刀轴侧倾角作为变量,根据表6.3所示数据,可分别将切向切削力系数(Ktc)、径向切削力系数(Krc)与轴向切削力系数(Kac)进行拟合,在区间[0°,60°]上得到的拟合方程如式(6.1)~式(6.3)所示,拟合曲线如图6.10所示。

由图6.10可知,随着刀轴侧倾角的增大,切向切削力系数(Ktc)与轴向切削力系数(Kac)逐渐减小;径向切削力系数(Krc)由大变小,但变化趋势不明显;径向切削力系数(Krc)与切向切削力系数(Ktc)始终为正值,表明径向切削力与切向切削力始终有迫使刀具与工件分离的趋势[176];轴向切削力系数(Kac)由正值逐渐变为负值,表明随着刀具倾角的增大,轴向切削力发生从迫使刀具与工件分离到迫使刀具靠近工件的转变。

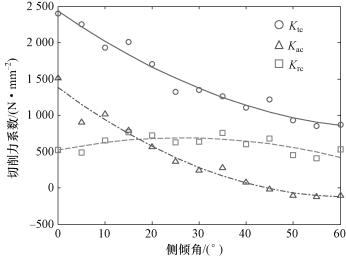

图6.10 不同刀轴倾角下的切削力系数

为获得不同刀轴倾角下的切削力系数,引入倾斜角η,该刀轴倾斜角为刀具轴线(Zt)与曲面法线(N)之间的角度,可由以下公式获得[158]

由式(6.4)可知,表6.3中的刀具侧倾角可以看作刀轴倾斜角的特例,因此,用刀轴倾斜角η替换式(6.1)~式(6.3)中的侧倾角αt,则可得到以刀轴倾斜角η为变量的切削力系数表达式,如式(6.5)~式(6.7)所示:
