射击前，药筒与膛壁间有初始间隙u0，射击后，药筒壁与膛壁紧贴，但筒底附近由于筒底的牵制和壁厚的影响，使变形受阻，从而产生不接触段l1，如图8.7.5所示。

l1可用试验或经验关系式确定。图8.7.5中的l0可表示为

式中，r为筒底与筒壁连接处的半径。

由于药筒根部不能紧贴弹膛，火药气体对药筒内壁作用会使底缘附近产生剪切应力和弯矩，如图8.7.6所示。由于弯矩作用，在药筒壁上还产生了拉伸和压缩应力，如图8.7.7所示。

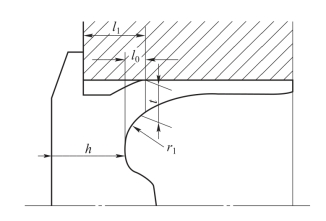

图8.7.5　筒底附近的不接触段示意图

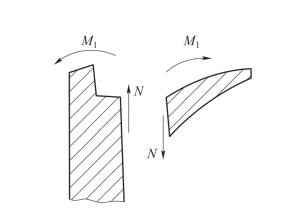

图8.7.6　筒底附近的剪切应力和弯矩

药筒底部的受力较复杂，除了受火药气体压力外，由于火药气体对不接触段l0的作用，在筒底产生了许多附加力和力矩，如图8.7.8所示。

图8.7.7　筒底附近筒壁上的应力

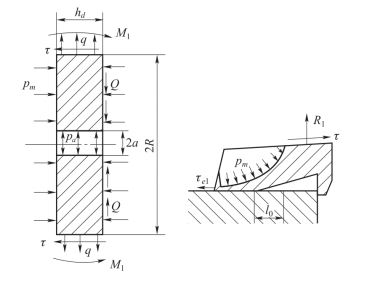

图8.7.8　药筒底部的受力

1.作用于药筒底部半径方向上的力R1(www.daowen.com)

力R1是由火药气体作用于不接触段l0所引起的，作用于不接触段上的总力为

将此力视为均匀作用于筒底外缘厚度上的力，即

2.弯矩M1

它是因火药气体作用于不接触段l0造成的，由筒体传给筒底。

3.底火室内作用的压力pa

它是由火药气体进入底火或底火室引起的，它的大小与底火的结构有关，应小于火药气体压力。

4.作用于筒底内表面的力F1

5.筒底外表面与枪机镜面间摩擦力产生的切应力Q

取其平均值，则

6.筒体牵制筒底轴向变形的力τ

它是由于火药气体对筒底内表面的作用，使筒底随枪机闭锁件一起产生轴向位移时，筒底与筒底附近的筒体壁相平衡的力。
