药筒的形状主要有两种，即圆柱形和瓶形。手枪弹和分装式药筒多采用圆柱形；大部分轻武器药筒采用瓶形。

药筒采用瓶形具有以下好处:

①当武器口径、药筒长度相同时，瓶形药筒装药量多于圆柱形药筒；

②在药室容积相同的条件下，瓶形药筒长度较短，缩短了自动武器运动部分的行程长度，可提高射速、缩短武器长度；

③瓶形药筒较短，有利于抽壳。

若瓶形系数过大，会带来以下问题:

图8.1.1　联邦德国的塑料空包弹

①过多增加武器弹膛部分的横向尺寸，会增大枪机、弹链等尺寸，使武器质量增加；

②使药筒斜肩角过大，易产生进弹故障；

③药筒底部质量增加；

④加工时需增加收口次数，否则易产生皱折。

上述问题中，前两项将直接影响武器性能。射击实践表明，步兵自动武器的故障，大部分是由供弹机构工作不可靠造成的，弹壳形状的选取，对供弹可靠性有一定影响，同时也影响武器的结构和质量。因此，新弹药设计过程中，药筒瓶形系数应在内弹道设计时，由弹药和武器设计人员共同协商确定。

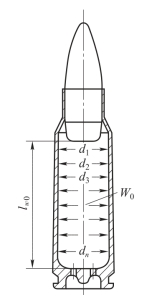

图8.1.2　瓶形药筒(www.daowen.com)

所谓瓶形药筒，就是将药筒做成口部缩小形状，类似于瓶子，其口部缩小程度一般用瓶形系数ψ表示，如图8.1.2所示。

式中，dpj为药筒平均内径；d为武器口径；l0为药室缩径长；lw0为药室长度。

药筒平均内径可表示为

实际计算中，为测量方便，求dpj时常以药筒外径尺寸进行计算，这和实际相差不大。从式(8.1.1)可看出，瓶形药筒ψ值大于1，圆柱形药筒ψ值等于1。

实际设计时，瓶形系数的选取，常参考现有武器的弹膛或所用药筒的瓶形系数，表8.1.3列出了常见枪弹弹壳的瓶形系数。

表8.1.3　常见枪弹弹壳的瓶形系数

枪弹药筒的瓶形系数通常可用下列经验公式初步估算:

式中，W0为药室容积。

若由上式计算所得结果ψ<1时，则取ψ＝1。通过式(8.1.3)计算的常见枪弹药筒瓶形系数见表8.1.4。

表8.1.4　常见枪弹弹壳的瓶形系数估算值
