药筒材料的选取主要考虑其使用性能、生产工艺及经济性等方面。合理选择药筒材料具有重要意义，不仅决定药筒能否满足战术要求，还对药筒质量、生产效率和周期等具有一定影响。

1.使用方面的要求

①具有适当的弹性(弹性模量小)，射击后易于形成最终间隙，以利于抽壳；

②有足够的机械强度和刚度，防止射击时破裂和轻微碰撞时变形，并有利于抽壳；

③低温冲击性能好，防止低温射击时破裂；

④长期储存过程中，不改变制造过程中所获得的力学性能，即使稍有改变，也不影响使用性能；

⑤具有良好的抗蚀性，不致因长期储存而腐蚀、破坏；

⑥与发射药不起化学作用。

2.工艺方面的要求

①具有良好的热、冷塑性变形能力，能适应轧、辗、冲压及引伸等加工要求；

②为恢复塑性或达到一定力学性能所采用的热处理方法应简单；

③应易进行切削加工。

3.经济方面的要求

①国内资源丰富，材料来源广，工艺简单；

②成本低。(www.daowen.com)

目前常用的药筒材料主要有黄铜、钢、轻金属及替代材料等。

(1)黄铜

它具有良好的弹性、塑性和抗腐蚀性，也有适当的强度，是较理想的药筒材料，但其来源有限，成本高，故已逐渐被钢所代替。

(2)钢

钢的主要优点是来源广、成本低。它的缺点是弹性模量大，抽壳性能较差，低温冲击性能不好，以及冲压和防腐性能差。但随着生产技术水平的提高，这些困难和缺点均相继得以克服，故枪弹弹壳已普遍采用钢制造。

覆铜钢是钢板的两面覆以H90铜，铜层厚度占钢板厚度3.4%~4.0%，改善了冲压的润滑性能和弹壳防腐性能，又能节约有色金属铜。枪弹弹壳曾一度采用覆铜钢进行制造。但它仍需一部分铜，并且生产工艺复杂，边料处理困难。因此，覆铜钢正被以钢棒作为原料的工艺所代替，钢药筒所用钢的化学成分和力学性能分别见表8.1.1和表8.1.2。

(3)轻质金属

用来制造药筒的轻质金属主要是铝合金，其最大特点是密度小，药筒质量小，可增加士兵弹药携带量。中国、美国和其他少数国家，已试制铝合金弹壳枪弹。

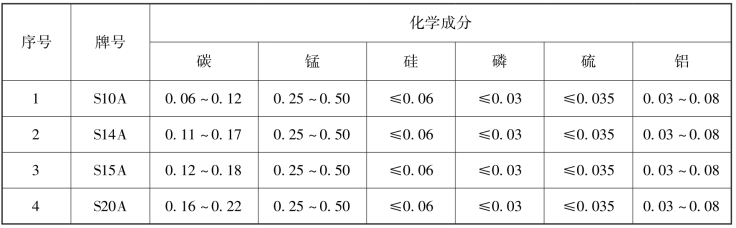

表8.1.1　几种药筒常用钢的化学成分

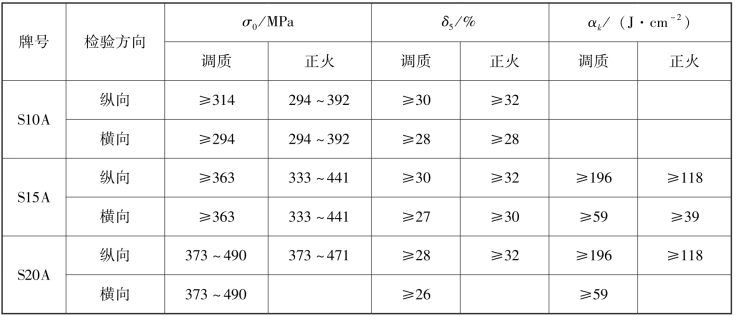

表8.1.2　几种药筒常用钢的力学性能

(4)代用材料

曾采用的代用材料有塑料、硝化纤维和硝化甘油(可燃药筒)等，通常采用这些材料不是制成整体药筒，而是组合式药筒，其底部为金属材料，体部用代用材料。图8.1.1所示为德国塑料空包弹。
