发射时,弹头在火药气体压力作用下,获得较大的直线速度和旋转速度,使弹头壳承受很大的离心力作用。在膛内时,此力由枪管承受,对弹头壳作用不大。当弹头飞离枪口后,离心力在弹头壳内引起的切向应力就会使它发生破坏,使弹头失去稳定,以致不能命中目标。
如果有铅套,同样也将产生离心力,因铅的相对密度大,抗张强度小,所以其离心力也作用在弹头壳上,促使弹头壳破坏。

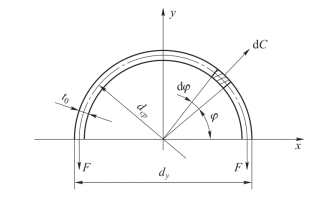

通过弹头对称轴的平面将弹头壳截开,用F表示截面上的作用力。由于弹头壳很薄,近似地用外径dy来代替它的平均直径。在平均直径处作用着附加力F(撕破力)和切向速度vT,如图7.3.1所示。
出枪口瞬间单元体所受的离心力dC为
式中,ω0为出枪口时弹丸角速度。
由于
其中
代入后,可得
式中,ly为圆柱部长度;t0为弹头壳厚度;ρk为弹头壳材料密度。
离心力在弹头壳断面上产生的撕破力为
该力在弹头壳壁内产生的应力为(www.daowen.com)
式中,δ为弹头壳嵌入膛线的深度,如图7.3.2所示。
图7.3.1 弹头壳内的切向力
图7.3.2 弹头壳嵌入膛线的深度
如果考虑铅套,则所受的应力σ为
式中,Fq为铅套产生的附加力;lq为铅套嵌入圆柱部长度(近似取圆柱部长度);tq为铅套厚度;ρq为铅套密度;fq为铅套承受的力。
铅套承受的力可表示为
式中,σbq为铅套的强度极限。
弹头壳在离心力作用下的强度校核公式为
式中,[σ]为弹头壳材料的许用应力。
