穿甲弹沿靶板表面法线方向命中靶板时，靶板产生局部破坏。破坏的形式是各种各样的，但归结起来有以下几种:韧性破坏、冲孔式破坏、花瓣式破坏、破碎式破坏等，如图4.2.4所示。图4.2.5为各种典型弹丸侵彻靶板的各种形式示意图。

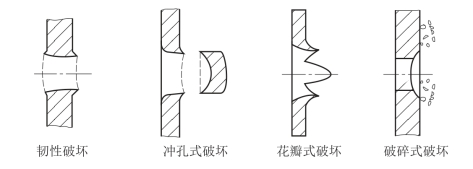

图4.2.4　靶板的破坏形式

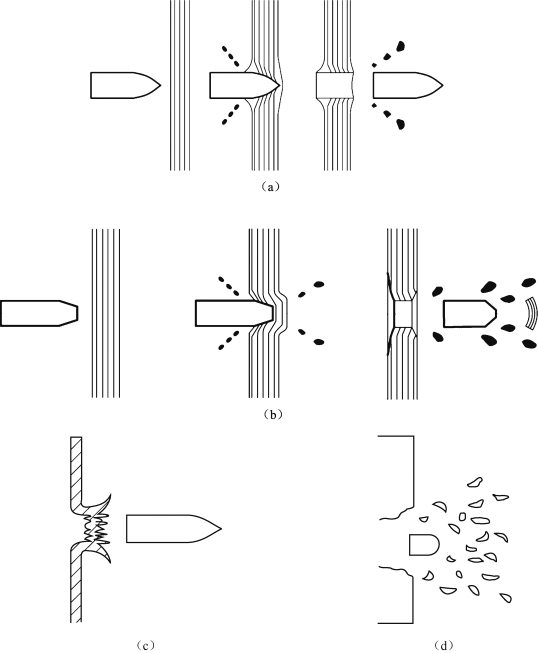

图4.2.5　典型弹丸侵彻靶板的破坏形式示意图

(a)尖头弹的韧性穿甲；(b)钝头弹的冲孔式穿甲；(c)花瓣式穿甲；(d)破碎式穿甲

1.韧性破坏

弹头碰撞并侵入钢板后，随着弹头的侵入，钢板金属由于受到弹头的挤压，而向最小抗力的方向产生塑性变形。在弹头入口处，周围有金属向外堆积，出口处有部分金属被带出，并出现裂纹。穿孔直径大致等于侵彻过程中不变形的弹头或钢芯的直径，尖头钢芯侵彻较软的钢板(如低碳钢)时多出现这种破坏形式。(www.daowen.com)

2.冲孔式破坏

冲孔式破坏有时也称为冲塞式破坏，它的特点是当弹头侵入钢板一定深度后，钢板被冲出一个圆形的塞子，钢塞的厚度一般接近钢板的厚度，穿孔的入口和出口直径均大于弹径。钝头弹头或钢芯穿透韧性较低的钢板(如高碳钢)时常出现这种形式，高速铅芯弹在穿透薄钢板时也会出现这种破坏形式。

3.花瓣式破坏

弹头侵彻薄钢板时，入口面钢板产生较大的拉伸变形，当冲击应力达到钢板材料的破坏极限时，变形部分便产生裂纹，因而出现花瓣式破坏，花瓣的数目取决于钢板的厚度和弹头的着速。试验证明，当着速大于600 m/s的尖头弹侵彻薄钢板时，极易产生这种破坏形式。

4.破碎式破坏

弹头以高速碰撞厚而硬度高的钢板时，易产生破碎破坏形式。此时穿孔直径大于弹径，穿孔的内壁不光滑，一般孔径为弹径的1.5~2.0倍。

影响靶板破坏形式的因素很多，通常和弹体的着速、靶板的相对厚度、靶板材料的力学性能及弹体的形状等因素有关，实际上靶板的破坏形式常是以上几种破坏形式的组合。
