榴弹发射器的主要特点为口径小(通常为30~40 mm)、质量小，有单发和自动连发两种结构。连发自动榴弹发射器，通常配有三脚架，可在地面使用，也可在直升机或装甲车上使用，发射速度可达300~400发/min，可直接瞄准或间接瞄准，最大射角可达70°，最大射程通常为1 000~2 200 m，配用的弹药有榴弹、破甲弹、照明弹等。

1.榴弹

榴弹发射器用榴弹是靠弹丸爆炸后形成的破片和冲击波毁伤目标，其主要特点是口径小、质量小、膛压低，战斗部通常为全预制或半预制破片，扇形靶密集杀伤半径为5~15 m。杀伤威力比重机枪大得多，与手榴弹相当，主要用于杀伤敌有生力量、武器装备和各种无装甲车辆及轻型装甲车辆。另外，由于射角大(可达70°)，所以能从遮蔽的发射阵地上间接瞄准射击，摧毁遮蔽物后面和反斜坡上的有生目标。下面介绍典型的美国M684杀伤榴弹、俄罗斯30 mm杀伤榴弹和瑞士40 mm预制破片弹。

(1)美国M684杀伤榴弹

美国M684杀伤榴弹配用无线电近炸引信，口径40 mm，为空炸杀伤榴弹，采用M75和M129榴弹发射器发射，弹链供弹，每条弹链装弹50发，其结构如图2.2.27所示。

该弹为钢弹体，压有紫铜弹带，内装A5混合炸药(主要成分为黑索金)。弹丸前端为无线电近炸引信，它含有线路、液体电源、电雷管、机械安全保险机构和一个独立的碰炸机构。弹丸压配合在铝制药筒内，药筒为高低压药室结构，发射药放在高压室内，高压药室的前部放有铜制密封盖箔，高压室后部为带有底火的密封螺塞。

主要诸元为:口径40 mm；质量(含药筒)335 g；长度(含药筒)112 mm；初速244 m/s；最大射程2 200 m。

图2.2.27　M684杀伤榴弹

发射时，榴弹发射器击针击发底火，点燃高压室内的火药，火药气体压力达到一定值时，火药气体冲破小孔处密封盖箔，进入低压室，使弹丸向前运动。与此同时，弹带嵌入膛线，使弹丸旋转，保证弹丸稳定飞行。膛口初速244 m/s，弹丸飞离膛口18~36 m时，引信解除保险，离膛口125 m时电路保险解除。当弹丸接近目标时，引信发射的电磁波由目标返回，经检测后使点火电路接通，电雷管起爆，弹丸离地面一定高度爆炸，爆炸高度随目标反射无线电电波的能力和接近时的角度而变化。当电路系统产生故障而未能起作用时，引信碰击目标或地面，则引信的触发机构起作用，使弹丸起爆。

(2)苏30 mm杀伤弹

该弹用于苏制30 mm AGS17榴弹发射器，结构如图2.2.28所示，弹体和药筒都是用钢制成的。弹体内装有截面为六边形的弹簧，弹簧的外表面刻有轴向预制槽，爆炸时形成质量为0.2~0.3 g的破片。弹丸内装有A－IX－I(钝化黑索金)炸药。该弹配用的引信是带有时间药盘自炸机构的触发引信，引信底部的传爆管插入弹体炸药的中间孔内，用来起爆炸药。因该引信带有药盘自炸机构，所以可对直升机射击。

图2.2.28　苏30 mm自动榴弹发射器用杀伤榴弹

主要诸元为:全弹质量(含药筒)350 g；弹丸全长(含引信)112 mm；弹丸质量(含引信)275 g；引信质量48.5 g；初速182 m/s；最大射程1 730 m。

(3)瑞士40 mm预制破片弹

该弹是瑞士“厄利空”公司研制的系列空爆弹药之一，口径40 mm，适用于目前装备的大多数自动榴弹发射器，如CIS 40AGL、MK19 Saco Defence等，可有效对付轻型和步兵战车，也可对付隐蔽物后面的有生力量。该弹采用类似于AHEAD弹的可编程引信的设计思想，当弹丸通过炮口的装定线圈时，根据攻击目标类型及目标的信息，装定引信的功能模式或者起爆时间。

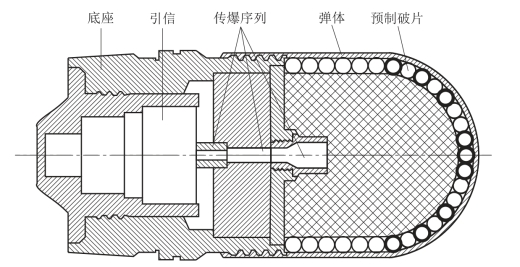

图2.2.29　瑞士40 mm预制破片弹(www.daowen.com)

弹丸结构如图2.2.29所示，该弹为预制破片式杀伤榴弹，主要由底座、弹体、弹带、预制破片、炸药及引信等部分组成。底座外部刻有弹带槽，用于装配弹带，内部旋装弹底引信，前部和弹体相连；弹体为轻质材料，头部为拱形，内部放置高能炸药和预制破片，破片为0.25 g的钨球，共330枚。引信为可编程的电子时间引信，由电源、电子时间模块、安全保险装置和传爆序列等部分构成。引信的作用距离为40~1 600 m，自毁距离为1 600 m，可以编程控制引信是碰炸模式或者是定时起爆模式，如果没有装定起爆时间，能自动激活碰炸和自毁功能。引信在无能源供给的情况下，将处于碰炸模式。

该弹的主要优点为头部放置了预制破片，增大了破片的飞散范围，增大了杀伤面积和对目标的命中概率；采用弹底引信，炸药由底部起爆，附加了一定的破片速度，相应地增大了对目标的杀伤能力，图2.2.30为40 mm杀伤枪榴弹破片飞散X光照片；向后飞散的低能量破片很少，近程射击时具有较高的安全性。

主要诸元为:弹总长112 mm；弹质量350 g；弹丸质量248 g；初速242 m/s；炸药质量30 g；预制破片330枚，共80 g；炮口安全距离40 m；自毁时间11.3 s；射程/飞行时间500 m/2.3 s、1 000 m/5.3 s、1 500 m/9.3 s。

图2.2.30　40 mm杀伤枪榴弹破片飞散X光照片

2.破甲和杀伤双用途弹

此类弹药主要用来摧毁敌人的步兵战车、非装甲车辆和混凝土工事，必要时也可对坦克的侧甲和顶甲射击。

(1)美M433杀伤和破甲双用途弹

该弹口径为40 mm，用M79、M203 40 mm榴弹发射器发射，它是成型装药破甲弹，弹丸爆炸时，除药型罩形成金属射流外，弹体和弹底还形成大量破片，所以它同时具有杀伤和破甲两种作用。该弹材料为铝合金，弹底用钢制成，药型罩材料为紫铜。药筒和铝合金制成的高低压药室结构，高压室内装有M9火药0.33 g，该弹配用M550高灵敏度弹头触发引信，结构如图2.2.31所示。

图2.2.31　美M433杀伤和破甲双用途弹

性能诸元:全弹质量(含药筒)230 g；全弹长(含药筒)103 mm；弹丸质量179 g；弹丸长82 mm；发射药(M9)0.33 g；初速76 m/s；破甲威力(着角0°时，可穿透装甲钢板)50 mm；最大射程400 m。

发射时，榴弹发射器击针击发药筒低部火帽，点燃高压室火药，当压力增至一定高度时，在高压室小孔处，铜制密封盖箔被剪切，燃气经小孔进入低压室，当低压室压力约为1.47 MPa时，弹丸与药筒分离，开始嵌入膛线，沿炮膛运动。弹丸初速为76 m/s，转速为3 750 r/min。弹丸飞离炮口14~27 m时，引信解除保险。撞击目标后，引信作用，引信底部的传爆管爆炸，并通过药型罩中间的孔起爆炸药，使药型罩闭合，形成金属射流，同时，弹体破碎，形成杀伤破片。

(2)美XM430杀伤和破甲双用途弹

该成型装药破甲弹与M433相比，最大特点是初速高(244 m/s)、射程远(最大射程2 200 m)、转速高。药型罩采用了抗旋错位药型罩，钢制弹体内壁刻有预制槽。炸药爆炸时，药型罩形成金属射流，弹体形成大量半预制破片，该弹同时具有破甲和杀伤两种作用。药筒采用高、低压药室，作用过程与M433的相似，结构如图2.2.32所示。

图2.2.32　美XM430杀伤和破甲双用途弹

性能数据:全弹质量(含药筒)340 g；全弹长(含药筒)112 mm；初速244 m/s；破甲威力(着角0°时，可穿透装甲钢板)50 mm；最大射程2 200 m。
