1.试验目的

软化点是反映沥青温度敏感性的指标，它是在不同环境下选用沥青最重要的指标之一。

沥青软化点试验

2.主要仪器设备

沥青软化点测定仪(图10-33)、可调温的电炉或加热器、玻璃板(或金属板)、800 mL烧杯、测定架、温度计等。

3.试件制备

(1)将黄铜环置于涂有隔离剂的金属板或玻璃板上。

(2)将预先脱水的试件加热熔化，用筛过滤后，注入黄铜环内略高出环面为止。若估计软化点高于120℃，应将黄铜环与金属板预热至80℃~100℃。

(www.daowen.com)

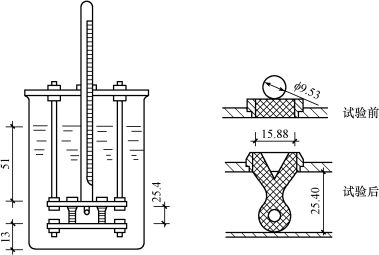

图10-33　沥青软化点测定仪

(3)试件在15℃~30℃的空气中冷却30min后，用热刀刮去高于环面的试件，与环面平齐。

(4)将盛有试件的黄铜环及板置于盛满水(估计软化点不高于80℃的试件)或甘油(估计软化点高于80℃的试件)的保温槽内，恒温5min，水温保持在(5±0.5)℃，甘油温度保持在(32±1)℃；或将盛有试件的黄铜环水平安放在环架中承板的孔内，放在盛有水或甘油的烧杯中，时间和温度同保温槽。

(5)烧杯内注入新煮沸并冷却至5℃的蒸馏水(估计软化点不高于80℃的试件)，或注入预先加热约32℃的甘油(估计软化点高于80℃的试件)，使水面或甘油略低于环架连杆上的深度标记。

4.试验步骤

(1)从保温槽中取出盛有试件的黄铜环放置在环架中承板的圆孔中，并套上钢球定位器，把整个环架放入烧杯内，调整水面或甘油液面至深度标记，环架上任何部分均不得有气泡。将温度计由上承板中心孔垂直插入，使水银球与铜环下面齐平。

(2)首先将烧杯放在有石棉网的电炉上，然后将钢球放在试件上(需使各环的平面在全部加热时间内完全处于水平状态)立即加热，烧杯内水或甘油温度的上升速度保持每分钟(5±0.5)℃，否则试验应重做。

(3)试件受热软化下坠至与下承板面接触时的温度，即试件的软化点。

5.试验结果

取平行测定两个结果的算术平均值作为测定结果，精确至0.1℃。如两个软化点测值超过1℃，试验重新进行。
