【摘要】:图10-17裂纹测量示意图宽度方向;长度方向;高度方向图10-18多孔砖裂纹测量示意图弯曲测量。以弯曲时测得的最大值作为测量结果,不应将因杂质或碰伤造成的凹处计算在内。杂质在砖面上造成的凸出高度,以杂质距砖面的最大距离表示。外观测量以mm为单位,不足1mm者以1mm计。图10-19砖的弯曲测量图10-20砖的杂质凸出高度的测量
1.试验目的
试验结果作为评定砖的产品质量等级的依据。
2.仪器设备
仪器设备为砖用卡尺(分度值0.5mm)、钢直尺(分度值1mm)。
3.试验步骤
(1)缺损测量(图10-16)。缺棱掉角在砖上造成的缺损程度以缺损部分对长、宽、高三个棱边的投影尺寸来度量,称为破坏尺寸。缺损造成的破坏面面积是指缺损部分对条、顶面的投影面积。
图10-16 缺棱掉角破坏尺寸测量方法
l、b、d分别为缺损部分对长、宽、高方向的投影
(2)裂纹测量(图10-17、图10-18)。裂纹分为长度、宽度、水平方向三种,以投影方向的投影尺寸来表示,以mm为单位。如果裂纹从一个面延伸到其他面上,则累计其延伸的投影长度。多孔砖的孔洞与裂纹相通时,将孔洞包括在裂纹内一并测量,裂纹应在三个方向上分别测量,以测得的最长裂纹作为测量结果。
(www.daowen.com)

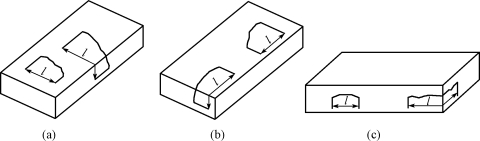

图10-17 裂纹测量示意图
(a)宽度方向;(b)长度方向;(c)高度方向

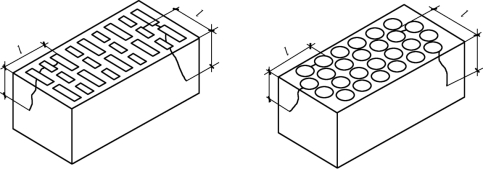

图10-18 多孔砖裂纹测量示意图
(3)弯曲测量(图10-19)。分别在大面和条面上测量,测量时将砖用卡尺的两支脚置于两端,选择弯曲最大处将钢直尺推至砖面。以弯曲时测得的最大值作为测量结果,不应将因杂质或碰伤造成的凹处计算在内。
(4)杂质凸出高度的测量(图10-20)。杂质在砖面上造成的凸出高度,以杂质距砖面的最大距离表示。测量时,将砖用卡尺的两支脚置于凸出两边的砖面上以钢直尺测量。外观测量以mm为单位,不足1mm者以1mm计。
图10-19 砖的弯曲测量
图10-20 砖的杂质凸出高度的测量
