【摘要】:1)将试件碾磨后用0.20mm筛子筛分,全部通过筛孔后,放到℃的烘箱中,烘至恒重。2)用天平称取60~90g试件,精确至0.01g,用小勺和漏斗小心地将试件徐徐送入李氏瓶中,直至液面上升至20 mL左右的刻度为止。图10-1李氏瓶4)称取未注入瓶内剩余试件的质量,计算出装入瓶中试件质量m。5)将注入试件后的李氏瓶中液面读数V1减去未注前的液面读数V0,得出试件的绝对体积V。如两次结果之差大于0.02g/cm3,则试验需要重做。
(1)主要仪器设备。主要仪器设备包括李氏瓶(图10-1)、筛子(孔径0.20mm或900孔/cm2)、量筒、烘箱、干燥器、物理天平、温度计、漏斗、小勺等。
(2)试件制备。
1)将试件碾磨后用0.20mm筛子筛分,全部通过筛孔后,放到(105±5)℃的烘箱中,烘至恒重。
2)将烘干的粉料放入干燥器中冷却至室温备用。
(3)试验方法及步骤。
1)在李氏瓶中注入与试件不发生反应的液体至突颈下部,记下刻度值(V0)。
2)用天平称取60~90g试件(m1),精确至0.01g,用小勺和漏斗小心地将试件徐徐送入李氏瓶中(注意不能大量倾倒,以防李氏瓶中空气排出或使咽喉位堵塞),直至液面上升至20 mL左右的刻度为止。
3)用瓶内的液体将黏附在瓶颈和瓶壁的试件洗入瓶内,转动李氏瓶使液体中气泡排出,记下液面刻度(V1)。(www.daowen.com)

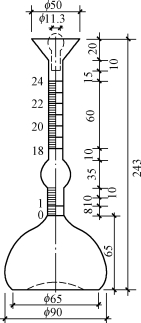

图10-1 李氏瓶
4)称取未注入瓶内剩余试件的质量(m2),计算出装入瓶中试件质量m。
5)将注入试件后的李氏瓶中液面读数V1减去未注前的液面读数V0,得出试件的绝对体积V。
(4)结果计算。
1)按下式计算出密度(精确至0.01g/cm3):。
2)密度测试应以两个试件平行进行,以其计算结果的算术平均值作为最后结果。如两次结果之差大于0.02g/cm3,则试验需要重做。
免责声明:以上内容源自网络,版权归原作者所有,如有侵犯您的原创版权请告知,我们将尽快删除相关内容。
有关建筑材料与检测技术的文章
