1.冷底子油

冷底子油是用建筑石油沥青加入汽油、煤油、苯等有机溶剂而得到的溶剂型沥青涂料。由于施工后形成的涂膜很薄，一般不单独使用，往往用作沥青类卷材施工时打底的基层处理剂，故称为冷底子油。

冷底子油黏度小，具有良好的流动性，涂刷在混凝土、砂浆等表面后能很快渗入基底，溶剂挥发后沥青颗粒则留在基底的微孔中，使基底表面具有憎水性，并具有粘结性，为粘结同类防水材料创造有利条件。

冷底子油常用30%~40%的30号或10号石油沥青与60%~70%的有机溶剂(多用汽油)配制而成，施工时随用随配。

2.沥青胶

沥青胶是用沥青材料加入粉状或纤维状的矿质填充料均匀拌和而成的混合物。沥青胶按所用材料及施工方法不同，可分为热用沥青胶和冷用沥青胶。热用沥青胶是将70%~90%的沥青加热至180℃~200℃，使其脱水后，与10%~30%的干燥填料加热混合均匀后，热用施工；冷用沥青胶是将40%~50%的沥青熔化脱水后，缓慢加入25%~30%的溶剂，再掺入10%~30%的填料，混合均匀制成，在常温下施工。(www.daowen.com)

沥青胶的技术性能要符合耐热度、柔韧性和粘结力三项要求(见表8-8)。

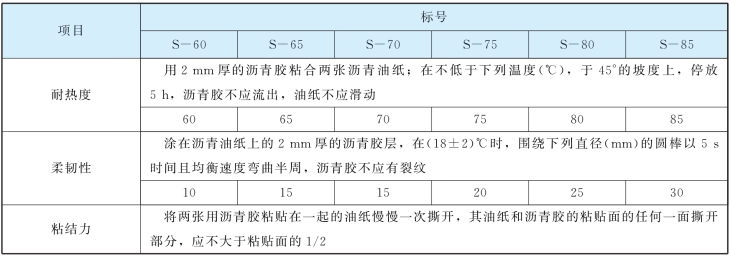

表8-8　沥青胶的技术指标

3.水乳型沥青基防水涂料

水乳型沥青基防水涂料按乳化剂、成品外观和施工工艺的差别分为AE—1型和AE—2型两大类。AE—1型是以石油沥青为基料，用石棉纤维或其他矿物填充料改性的水乳型沥青厚质防水涂料，如水乳型沥青石棉防水涂料、膨润土沥青乳液、石灰乳化沥青等；AE—2型是用化学乳化剂配成乳化沥青，掺入用氯丁胶乳或再生橡胶等改性的水乳型沥青基薄质防水涂料，如氯丁胶乳沥青涂料、水乳型再生胶沥青涂料等。
