混凝土都有较高的抗压强度，但抗拉强度较低。用钢筋增强混凝土的抗拉强度可以扩大混凝土的使用范围，同时混凝土又对钢筋起保护作用。钢筋混凝土结构中的钢筋，主要由碳素结构钢和低合金高强度结构钢加工而成。一般把直径为3~5 mm的称为钢丝；直径为6~12mm的称为细钢筋；直径大于12mm的称为粗钢筋。钢筋的主要品种有热轧钢筋、热处理钢筋、冷拉钢筋、冷轧带肋钢筋、冷轧扭钢筋、冷拔低碳钢丝及钢绞线等。

1.热轧钢筋

热轧钢筋按轧制外形，可分为热轧光圆钢筋和热轧带肋钢筋。

(1)热轧光圆钢筋。热轧光圆钢筋是经热轧成型、横截面通常为圆形、表面光滑的成品钢筋。«钢筋混凝土用钢 第1部分:热轧光圆钢筋»(GB/T1499.1—2017)规定，推荐钢筋直径有6mm、8mm、10mm、12mm、16mm和20mm六种。热轧光圆钢筋按屈服强度特征值分为300级一个级别。热轧光圆钢筋牌号的构成和含义见表7-11。

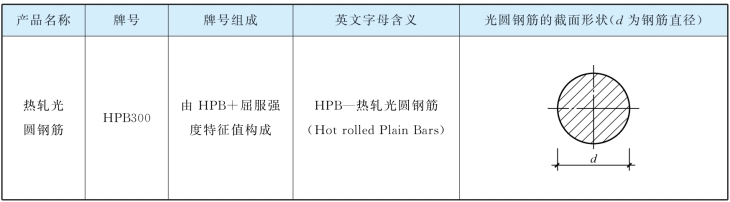

表7-11　热轧光圆钢筋牌号的构成和含义

热轧光圆钢筋的化学成分、力学性能及工艺性能见表7-12。

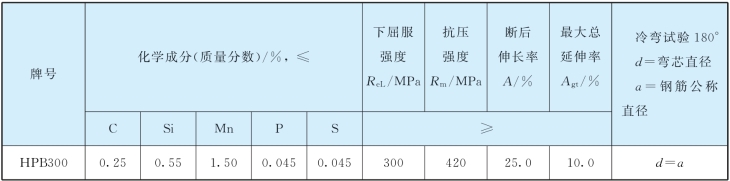

表7-12　热轧光圆钢筋的化学成分、力学性能及工艺性能

(2)热轧带肋钢筋。根据«钢筋混凝土用钢 第2部分:热轧带肋钢筋»(GB/T 1499.2—2018)规定，热轧带肋钢筋分为普通热轧带肋钢筋和细晶粒热轧带肋钢筋。其按屈服强度特征值分为400、500、600级。热轧带肋钢筋牌号的构成及含义见表7-13。

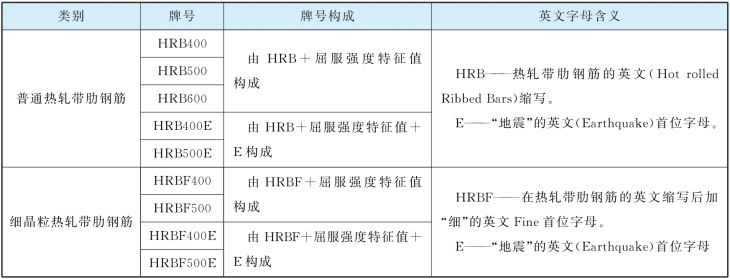

表7-13　热轧带肋钢筋牌号的构成及含义

普通热轧带肋钢筋的相关力学指标要求见表7-14。

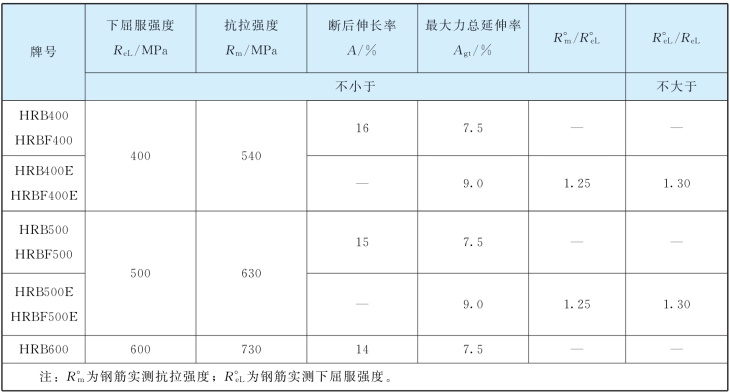

表7-14　钢筋混凝土用热轧带肋钢筋的力学性能特征值

HRB400钢筋的强度较高，塑性和焊接性能较好，广泛用于大、中型钢筋混凝土结构的受力钢筋。HRB500钢筋的强度高，但塑性和焊接性能较差，可用于预应力钢筋。(www.daowen.com)

热轧带肋钢筋在进行交货检验时的检验项目包括:①尺寸、外形、质量及允许偏差检验；②表面质量检验；③拉伸性能检验；④冷弯性能检验；⑤反复弯曲性能检验；⑥化学成分检验；⑦供需双方经协商，也可进行疲劳试验。

热轧带肋钢筋在进行进场检验时的常规检验项目主要包括以上前四项的检验内容。

热轧带肋抗震钢筋(标记符号为在热轧带肋牌号后加E，如HRB400E)力学指标除满足表7-14的规定外，还应满足:实测抗拉强度与实测屈服强度之比应不小于1.25；实测屈服强度与表7-14规定的屈服强度特征值之比不大于1.3；钢筋最大力下总伸长率不小于9%。

2.冷轧带肋钢筋

冷轧带肋钢筋是用低碳钢热轧圆盘条经冷轧后，在其表面带有沿长度方向均匀分布的三面或两面横肋的钢筋。冷轧带肋钢筋分为CRB550、CRB650、CRB800、CRB600H、CRB680H和CRB800H六个牌号，其代号由CRB和钢筋抗拉强度的最小值构成。CRB550、CRB600H、CRB680H钢筋的公称直径为4~12mm。CRB650、CRB800、CRB800H钢筋的公称直径为4mm、5mm、6mm。冷轧带肋钢筋的牌号、力学性能和工艺性能见表7-15。

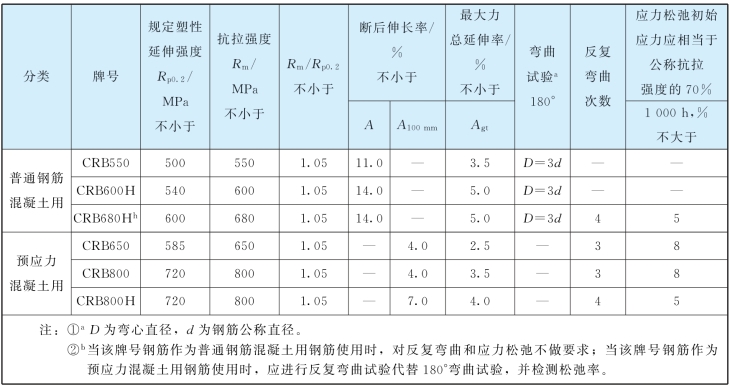

表7-15　冷轧带肋钢筋牌号、力学性能和工艺性能(GB/T13788—2017)

与冷拔低碳钢丝相比，冷轧带肋钢筋具有强度高、塑性好、质量稳定、与混凝土粘结牢固等优点。冷轧带肋钢筋克服了冷拉、冷拔钢筋握裹力低的缺点，而且具有和冷拉、冷拔相近的强度，在中、小型预应力混凝土结构构件和普通混凝土结构构件中得到广泛的应用。CRB550宜用作钢筋混凝土结构，其他牌号用于预应力混凝土中。

3.冷拔低碳钢丝

冷拔低碳钢丝的直径可分为3mm、4mm、5mm、6mm、7mm和8mm。冷拔低碳钢丝用于小型预应力构件焊接或绑扎骨架、网片或箍筋。冷拔低碳钢丝的力学性能应符合表7-16的规定。

表7-16　冷拔低碳钢丝的力学性能

4.预应力钢丝和钢绞线

预应力钢丝和钢绞线是用优质高碳钢盘条经等温淬火拔制而成的。其直径为2.5~5mm，抗拉强度为1470~1770MPa，分为消除应力光圆钢丝(代号P)、消除应力刻痕钢丝(代号Ⅰ)和消除应力螺旋肋钢丝(代号H)三种。刻痕钢丝和螺旋肋钢丝与混凝土的粘结力好，消除应力钢丝的塑性比冷拉钢丝好。

预应力钢丝和钢绞线强度高，柔韧性好，质量稳定，施工简便，使用时可根据要求的长度切断，主要适用于大荷载、大跨度、曲线配筋的预应力钢筋混凝土结构。
