低合金高强度结构钢是在碳素钢的基础上添加总量小于5%合金元素的钢材，常用的合金元素有锰、硅、钒、钛、铌、铬、镍等。

低合金高强度结构钢的牌号表示方法为“屈服强度—质量等级”。它以屈服强度划分成八个等级，即Q345、Q390、Q420、Q460、Q500、Q550、Q620和Q690；质量分为五个等级，即A、B、C、D和E，质量按顺序逐级提高。

低合金高强度结构钢的八个牌号，与碳素结构钢的最高牌号Q275正好衔接，牌号的数值是以钢材厚度(或直径、边长)不大于16mm时屈服强度的低限值标出。随着钢材尺寸的增大，屈服强度的限值下调。各牌号的钢，A级不保证冲击韧性，B、C、D级则分别保证20℃、0℃、－20℃下冲击吸收能量不小于34J，而E级则保证－40℃冲击吸收能量不小于27J。

低合金高强度结构钢与碳素结构钢相比，不但具有较高的强度，而且具有良好的塑性、冲击韧性、可焊性及耐低温、耐腐蚀等优良性能，因此它是综合性能较为理想的建筑钢材，尤其是对于大跨度、大柱网、承受动荷载和冲击荷载的结构更为适用。

低合金高强度结构钢的化学成分、力学性能见表7-4~表7-10。

表7-4　热轧钢的牌号及化学成分

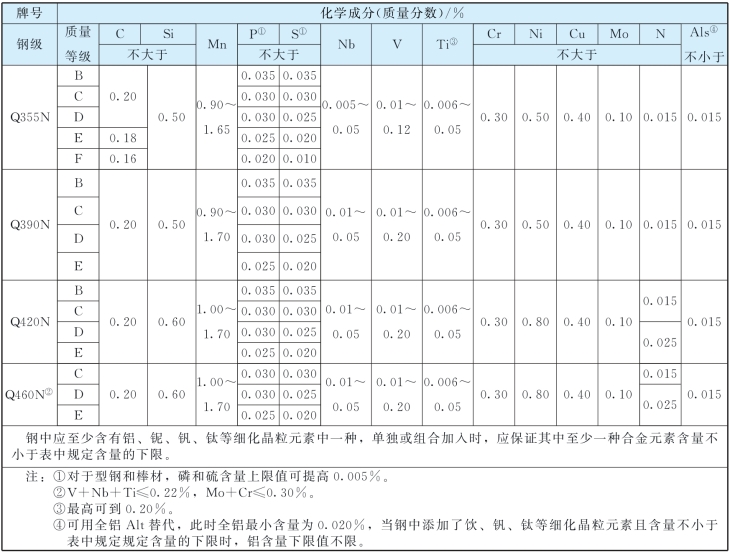

表7-5　正火、正火轧制钢的牌号及化学成分

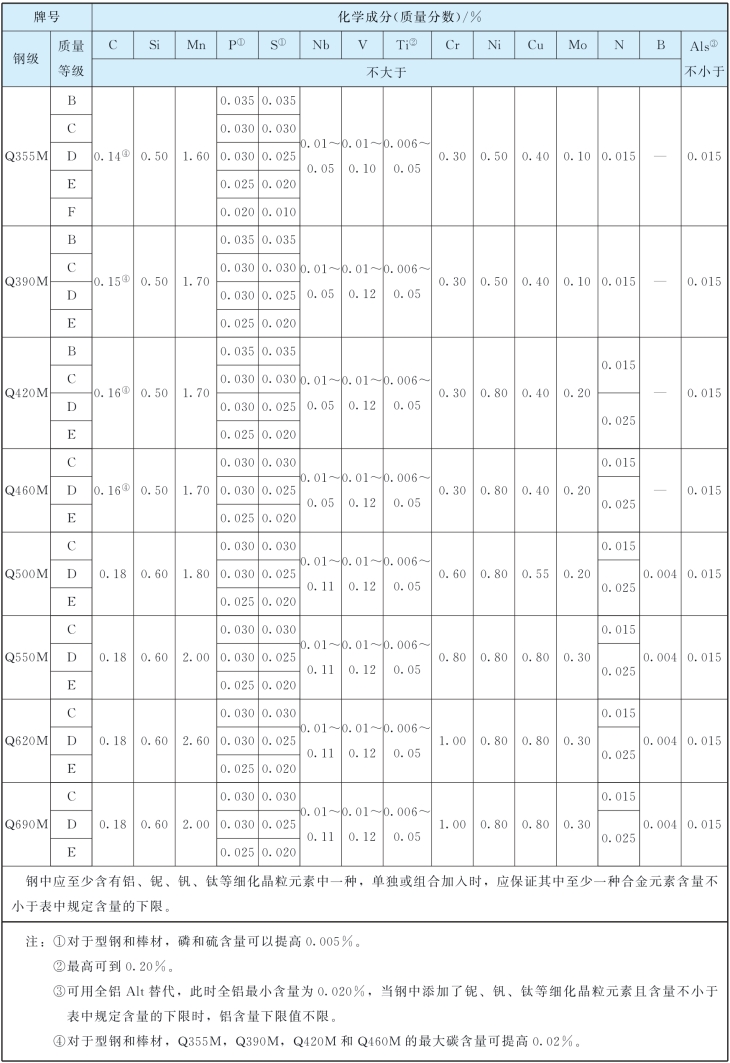

表7-6　热机械轧制钢的牌号及化学成分(www.daowen.com)

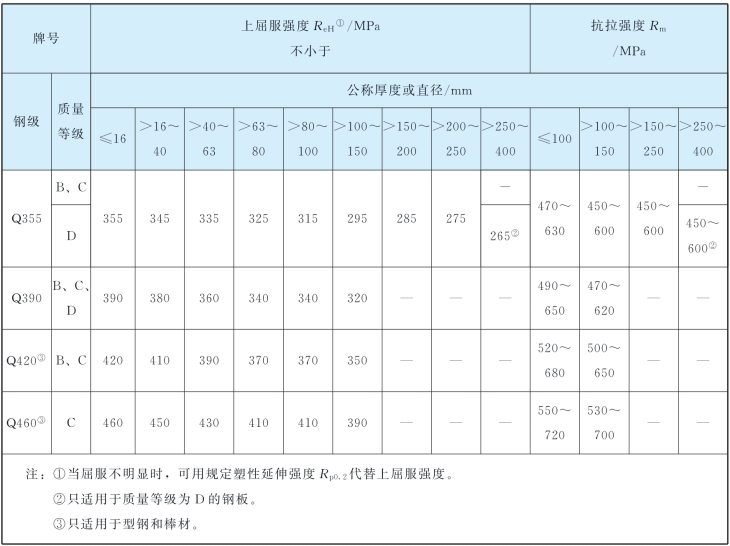

表7-7　热轧钢材的拉伸性能

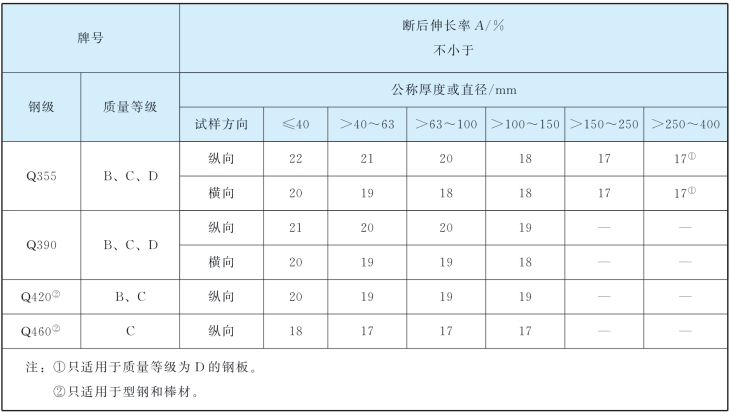

表7-8　热轧钢材的伸长率

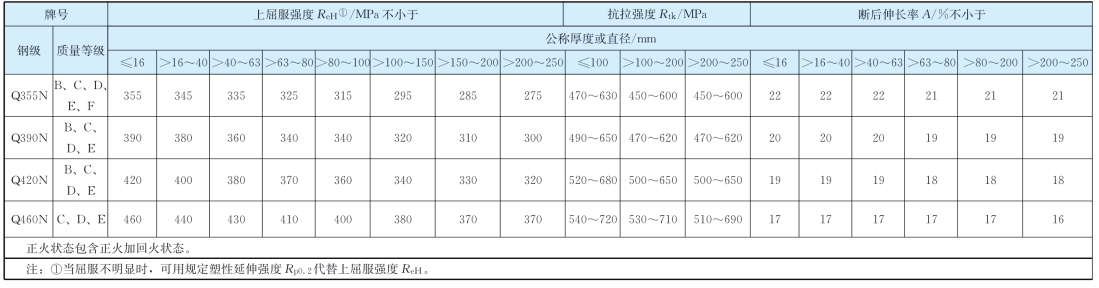

表7-9　正火、正火轧制钢材的拉伸性能

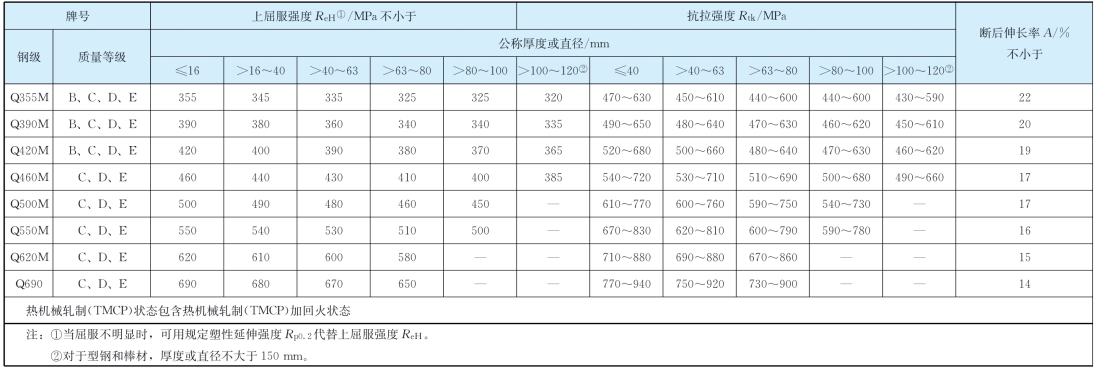

表7-10　热机械轧制（TMCP）钢材的拉伸性能
