非烧结砖又称为免烧砖，如蒸养砖、蒸压砖、碳化砖等，其中蒸压砖应用较广泛。非烧结砖的主要品种有灰砂砖、粉煤灰砖、混凝土多孔砖等。这些砖的强度较高，可以替代烧结普通砖使用。

1.蒸压灰砂砖

蒸压灰砂砖是以石灰和砂为主要原料，经坯料制备、压制成型和蒸压养护而成。

蒸压灰砂砖根据抗压强度分为MU30、MU25、MU20、MU15和MU10五个等级(见表6-5)。

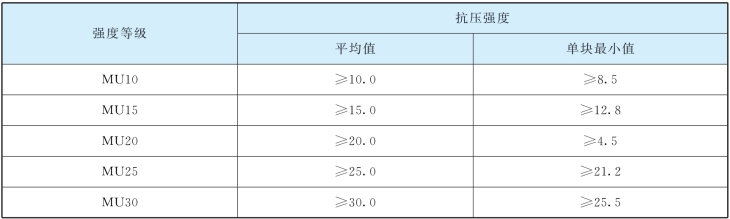

表6-5　蒸压灰砂砖的强度等级　MPa

蒸压灰砂砖组织致密，强度高、大气稳定性好、干缩小，外形光滑、平整，尺寸偏差小，色泽淡灰，可加入矿物颜料制成各种颜色的砖，具有较好的装饰效果。强度等级大于MU15的砖可用于基础，MU10的砖可用于砌筑防潮层以上的墙体。

长期使用温度高于200℃以及承受急冷、急热或有酸性介质侵蚀的建筑部位应避免使用蒸压灰砂砖。蒸压灰砂砖耐水性好，但抗流水冲刷能力较弱，可长期在潮湿、不受冲刷的环境中使用。

2.蒸压粉煤灰砖

蒸压粉煤灰砖是以粉煤灰和生石灰为主要原料，掺加适量石膏等外加剂和其他集料，经坯料制备、压制成型，通过高压蒸汽养护而制成的一种墙体材料。

蒸压粉煤灰砖的强度等级分为MU30、MU25、MU20、MU15和MU10五级(见表6-6)。(www.daowen.com)

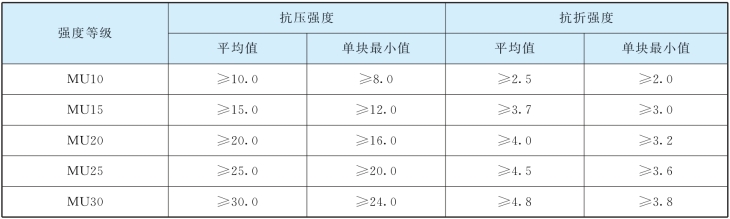

表6-6　蒸压粉煤灰砖的强度等级　MPa

蒸压粉煤灰砖用于基础或用于易受冻融和干湿交替作用的建筑部位时，必须采用一等品与优等品，用蒸压粉煤灰砖砌筑的建筑物，应适当增设圈梁及伸缩缝，以避免或减少收缩裂缝。蒸压粉煤灰砖不得用于长期受热200℃以上、受急冷急热和有酸性介质侵蚀的部位。

3.混凝土多孔砖

混凝土多孔砖是以水泥为胶结材料，与砂、石等集料加水搅拌、成型和养护而制成的一种具有多排小孔的混凝土制品，孔洞率不小于30%。混凝土多孔砖的外形如图6-3所示。

图6-3　混凝土多孔砖外形示意图

混凝土多孔砖的强度等级分为MU15、MU20和MU25三级(见表6-7)。

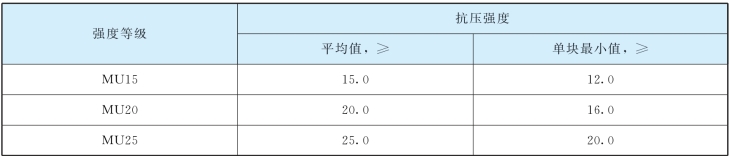

表6-7　混凝土多孔砖的强度等级　MPa

混凝土多孔砖兼具黏土砖和混凝土小砌块的特点，外形特征属于烧结多孔砖，材料与混凝土小型空心砌块类同，符合砖砌体施工习惯，各项物理、力学性能均具备代替烧结黏土砖的条件，可直接替代烧结黏土砖用于各类承重、保温承重和框架填充等不同墙体结构中，具有广泛的应用前景。
