烧结普通砖是以黏土、页岩、粉煤灰、煤矸石为主要原料，经焙烧制成的孔洞率小于15%的砖。按主要原料分为黏土砖(N)、页岩砖(Y)、粉煤灰砖(F)、煤矸石砖(M)、建筑渣土砖(Z)、淤泥砖(U)、污泥砖(W)、固体废弃物砖(G)。烧结普通砖在成品中往往会出现不合格品——过火砖和欠火砖。过火砖颜色深，敲击时声音清脆、强度高、吸水率小、耐久性好、常有弯曲变形；欠火砖颜色浅、敲击时声音喑哑、强度低、吸水率大、耐久性差。

烧结普通砖为长方体，其标准尺寸为240mm×115mm×53mm，加上砌筑灰缝的厚度，则4块砖长、8块砖宽、16块砖厚分别为1m，每1m3砖砌体需用砖512块。

烧结普通砖的强度等级根据10块砖的抗压强度平均值、标准值或最小值划分，共分为MU30、MU25、MU20、MU15和MU10五个等级，见表6-1。

严重风化区内的东三省、内蒙古、新疆地区的烧结普通砖必须做冻融试验，其他地区的砖抗风化性能如果符合表6-2的规定，可不做冻融试验。但若有一项指标不符合，仍需做冻融试验；强度和抗风化性能合格的砖，按尺寸偏差、外观质量、泛霜和石灰爆裂，划分为优等品(A)、一等品(B)和合格品(C)三个质量等级。我国风化区的划分见表6-3。

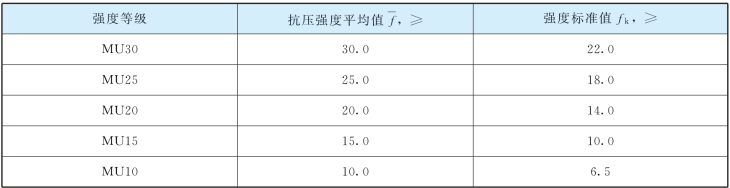

表6-1　烧结普通砖强度等级　MPa

(www.daowen.com)

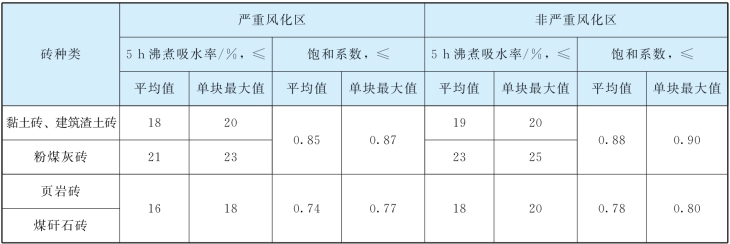

表6-2　抗风化性能

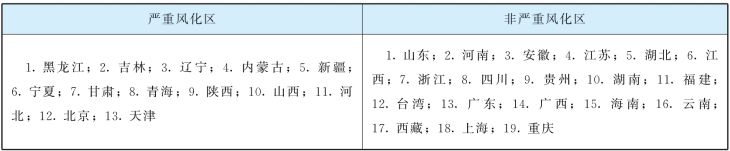

表6-3　我国风化区的划分

泛霜是可溶性盐类在砖或砌块表面析出的现象，一般为白色粉末状或絮团状。泛霜不仅有损建筑外观，而且结晶膨胀也会引起砖表层的疏松和剥落。优等品不允许有泛霜现象，一等品不允许有中等泛霜，合格品中不允许出现严重泛霜。

石灰爆裂是原料中夹带石灰石，在焙烧过程中生成过火石灰，过火石灰在砖内吸水膨胀，导致砖爆裂破坏。优等品不允许出现最大破坏尺寸大于2mm的爆裂区域；一等品不允许出现最大破坏尺寸大于10mm的爆裂区域，且每组砖样2~10mm的爆裂区域不得大于15处；合格品不允许出现大于15mm的爆裂区域，且每组砖样2~15mm的爆裂区域不得大于15处，其中10mm以上的区域不得多于7处。
