1.影响和易性的主要因素

(1)单位用水量。用水量增大，流动性随之增大。但用水量增大带来的不利影响是保水性和黏聚性变差，易产生泌水、分层、离析。在进行混凝土配合比设计时，单位用水量可根据施工要求的坍落度和粗集料的种类、规格，根据表4-18选用。

表4-18　混凝土单位用水量选用表

(2)水胶比。水胶比即水用量与水泥用量之比。在水泥用量和集料用量不变的情况下，水胶比增大，相当于单位用水量增大，水泥浆很稀，拌合物流动性也随之增大。但用水量增大带来的负面影响是严重降低混凝土的保水性，增大泌水，同时使黏聚性也下降。但水胶比也不宜太小，否则会因流动性过低影响混凝土振捣密实，易产生麻面和空洞。

(3)砂率。砂率是指砂占砂石总重量的百分率，表达式为

式中 Sp——砂率；

S——砂子用量(kg)；

G——石子用量(kg)。

砂率对和易性的影响非常显著。

1)对流动性的影响。在水泥用量和水胶比一定的条件下，由于砂与水泥浆组成的砂浆在粗集料间起到润滑和滚珠作用，可以减小粗集料间的摩擦力，所以在一定范围内，随砂率增大，混凝土流动性增大。另外，由于砂的比表面积比粗集料大，随着砂率增加，粗细集料的总表面积增大，在水泥浆用量一定的条件下，集料表面包裹的水泥浆量减薄，润滑作用下降，混凝土流动性降低。当砂率超过一定范围时，流动性随砂率增加而下降。

2)对黏聚性和保水性的影响。砂率减小，混凝土的黏聚性和保水性均下降，易产生泌水、离析和流浆现象。砂率增大，黏聚性和保水性增加。但砂率过大，当水泥浆不足以包裹集料表面时，黏聚性反而下降。

3)合理砂率的确定。合理砂率是指砂填满石子空隙并有一定的富余量，用水量和水泥用量一定的情况下，能在石子间形成一定厚度的砂浆层，以减小粗集料间的摩擦阻力，使混凝土流动性达到最大值；或者在保持拌合物所需的流动性及良好的黏聚性与保水性的情况下，使水泥用量达到最小值，如图4-7和图4-8所示。混凝土砂率的选用见表4-19。

(www.daowen.com)

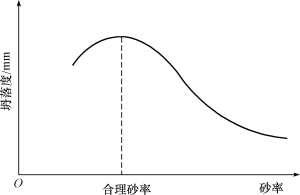

图4-7　砂率与坍落度的关系

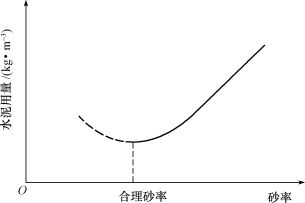

图4-8　砂率与水泥用量的关系

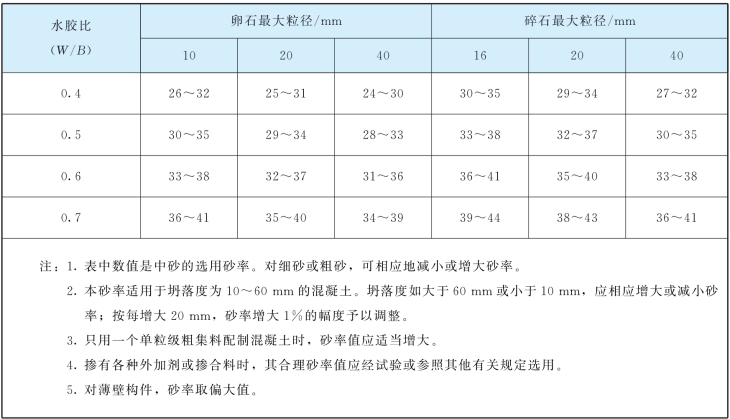

表4-19　混凝土砂率选用表

(4)水泥品种及细度。水泥品种不同，达到相同流动性的需水量往往不同，从而影响混凝土的流动性；另外，不同水泥品种对水的吸附作用也不同，从而影响混凝土的保水性和黏聚性，如火山灰水泥、矿渣水泥配制的混凝土流动性比普通水泥小。在流动性相同的情况下，矿渣水泥的保水性能较差，黏聚性也较差。同品种水泥越细，流动性越差，但黏聚性和保水性越好。

(5)集料的品种和粗细程度。卵石表面光滑，碎石粗糙且多棱角，因此卵石配制的混凝土流动性较好，但黏聚性和保水性则相对较差。河砂与山砂的差异与上述相似。对级配符合要求的砂石料来说，粗集料粒径越大，砂的细度模数越大，则流动性越大，但黏聚性和保水性有所下降。

(6)外加剂。改善混凝土和易性的外加剂主要有减水剂和引气剂。它们能使混凝土在不增加用水量的条件下增加流动性，并具有良好的黏聚性和保水性。

(7)时间、气候条件。随着水泥水化和水分蒸发，混凝土的流动性将随着时间的延长而下降。气温高、湿度小、风速大将加速流动性的损失。

2.混凝土和易性的调整和改善措施

(1)当混凝土流动性小于设计要求时，为了保证混凝土的强度和耐久性，不能单独加水，必须保持水胶比不变，增加水泥浆用量。但水泥浆用量过多，则混凝土成本提高，且将增大混凝土的收缩和水化热等，混凝土的黏聚性和保水性也可能下降。

(2)当坍落度大于设计要求时，可在保持砂率不变的前提下，增加砂石用量，实际上相当于减少水泥浆数量。

(3)改善集料级配，既可增加混凝土流动性，也能改善黏聚性和保水性。但集料占混凝土用量的75%左右，实际操作难度往往较大。

(4)掺入减水剂或引气剂是改善混凝土和易性的最有效措施。

(5)尽可能选用最优砂率。当黏聚性不足时，可适当增大砂率。
