凡由硅酸盐水泥熟料、5%~20%混合材料、适量石膏磨细制成的水硬性胶凝材料，称为普通硅酸盐水泥(简称普通水泥)，代号为P·O。

掺加活性混合材料时，最大掺入量不得超过20%，其中允许用不超过水泥质量5%的窑灰或不超过水泥质量8%的非活性混合材料来代替。

国家标准对普通硅酸盐水泥的技术要求如下:

(1)细度:比表面积不小于300m2/kg。

(2)凝结时间:初凝时间不得早于45min，终凝时间不得迟于10h。(www.daowen.com)

(3)强度和强度等级:根据3d和28d龄期的抗折强度和抗压强度，将普通硅酸盐水泥划分为42.5、42.5R、52.5和52.5R四个等级、两种类型，各类型水泥的各龄期强度值不得低于表3-4中的规定。

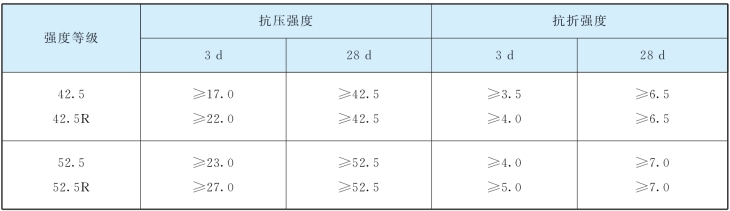

表3-4　普通硅酸盐水泥各强度等级、各龄期的强度值　MPa

普通硅酸盐水泥的体积安定性、氧化镁含量、三氧化硫含量等技术要求均与硅酸盐水泥相同，但是烧失量值≤5.0%。

普通硅酸盐水泥与硅酸盐水泥相比，由于在熟料中掺入20%以下的混合材料，其密度略有降低，约为3100kg/m3。其早期强度、水化热、抗冻性、耐磨性和抗碳化性略有降低，耐腐蚀性和耐热性略有提高。这种水泥适应性强，被广泛应用于各种混凝土及钢筋混凝土工程，是我国主要水泥品种之一。
