（1）20钢火花特征 流线不太多，带红色，火束长，芒线稍粗，花量不多，有多根分叉，一次花爆裂，尾端呈明显的枪尖形，色泽呈草黄色，如图3-6所示。

（2）20Cr钢火花特征 比20钢的火花色泽白亮，辉光度高，爆花大而整齐，流线粗而长，一次多叉爆花，且有少量二次花。另外，花形较大，芒线粗而稀，爆花核心有明亮节点，如图3-7所示。

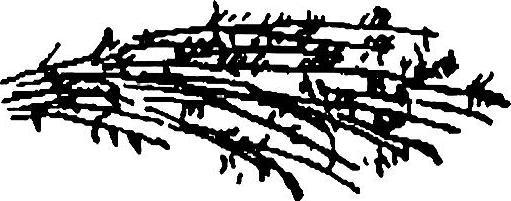

图3-620 钢火花特征

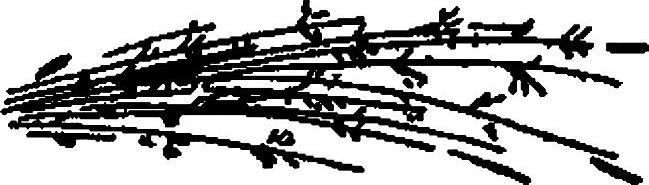

图3-720 Cr钢火花特征

（3）45钢火花特征 火束较短，流线较多而稍细，光辉度较亮，爆裂为多分叉三次花，有小花及花粉，尾尖端有分叉，如图3-8所示。

（4）T10钢火花特征 流线多而细，火束比中碳钢更短更粗，三次花占5/6以上，爆花光辉度稍弱，带有红色爆裂和碎花，小花和花粉极多，如图3-9所示。

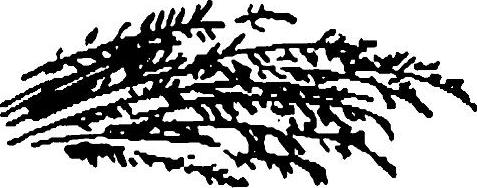

图3-845 钢火花特征

(www.daowen.com)

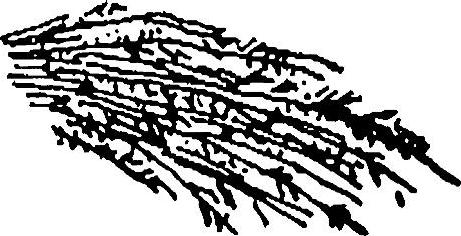

图3-9 T10钢火花特征

（5）GCr15钢火花特征 火束粗而短，整个火束呈橙黄色，芒线多而细，三次花占5/6以上，尾部细而长，碎花及小花和花粉极多，如图3-10所示。

（6）W18Cr4V钢火花特征 火束细长，整个火花呈极暗红色，无火花爆裂，仅在尾端略有三四根分叉爆花，芒线长而尖端秃，常呈断续流线或波状流线，尾端膨胀而下垂呈狐尾尾花，如图3-11所示。

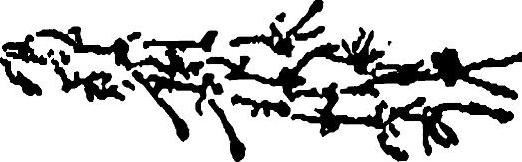

图3-10 GCr15钢火花特征

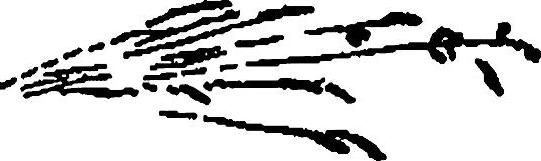

图3-11 W18Cr4V钢火花特征

（7）灰铸铁火花特征 灰铸铁中因碳含量和硅含量较高，有游离的石墨碳存在，因此流线尾端有羽毛状尾花，火束短而细，流线呈暗红色，光亮度在尾部增强，如图3-12所示。

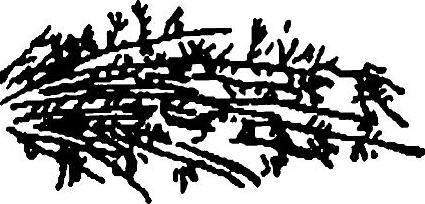

图3-12 灰铸铁火花特征
