1.电源模块的连接
电源模块为系统提供了稳定的DC 24V工作电压源。将市电接入电源模块上的三个端子(L1、N、接地)上,再将通过两个端子(L+和M)输出的DC 24V电源线引出,为其他模块供电。具体接线如图2-7所示。
2.信号模块的接线
前连接器用于将系统中的传感器和执行元件连接至S7-300 PLC。模块由插入式前连接器与传感器和执行器接线,接好后插入模块(推荐使用这种顺序)。第一次插入连接器时,有一个编码元件与之啮合,该连接器以后就只能插入同样类型的模块中。更换模块时,前连接器的接线状况无需改变就可用于同样类型的新模块。

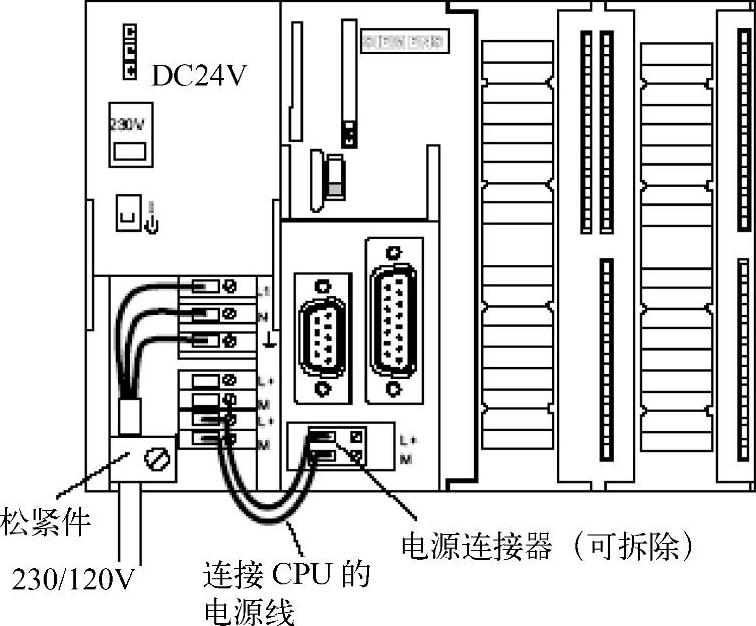

图2-7 连接电源模块和CPU
系统提供两种端子数量的前连接器:20针和40针,分别用于具有16点和32点的模块。这两种前连接器插入模块的方法不同:20针的前连接器上带有一个开启机构(见图2-8);40针的前连接器插入只需将其上的固定螺钉拧紧即可(见图2-9)。(www.daowen.com)
在使用SM模块前,必须先给模块供电,否则将不能正常使用。以输入模块SM321 DI32×24 VDC为例:需要把电源模块的L+和M与模块的相应两个接线端子连接好。端子的分配图请参考用户手册中信号模块的部分。

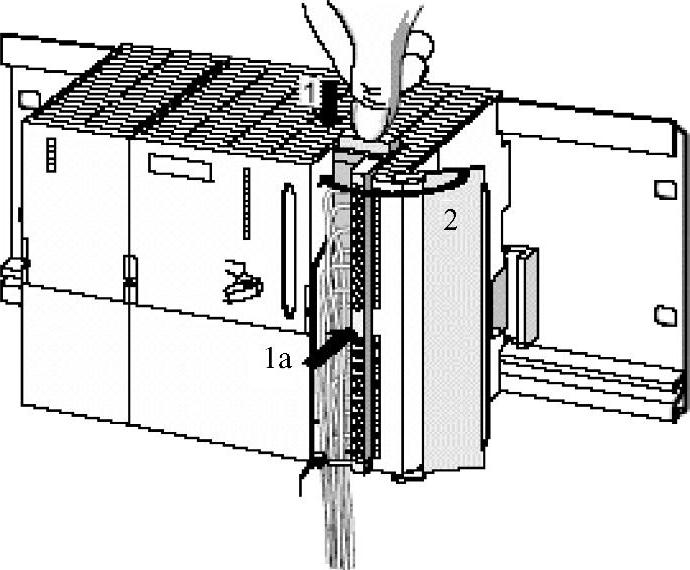

图2-8 20针的前连接器的插入

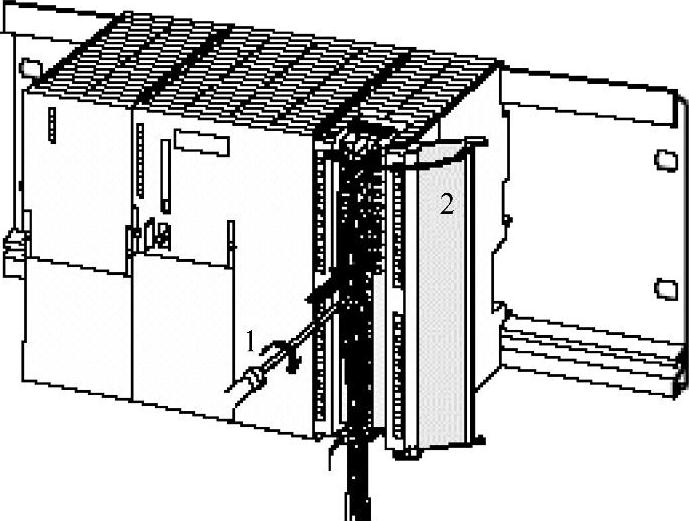

图2-9 40针的前连接器的插入
