S7-300的CPU种类很多,具有不同的功能,所以其面板也不是完全相同。CPU 313C-2DP的前面板示意图如图2-3所示,主要有如下的部件:

1)卡槽。可插入微存储卡MMC,可用做装载存储器或便携式存储媒介。由于多数CPU都没有集成的装载存储器,因此必须在购买CPU的同时也配置MMC,否则CPU将无法工作。插入存储器卡前,把CPU切换到STOP状态,或关断电源

2)状态和故障指示灯。

3)CPU的3位模式开关(在某些模块上是可旋转的4位钥匙开关,如图2-3所示)。表2-1说明了CPU的模式开关及含义。

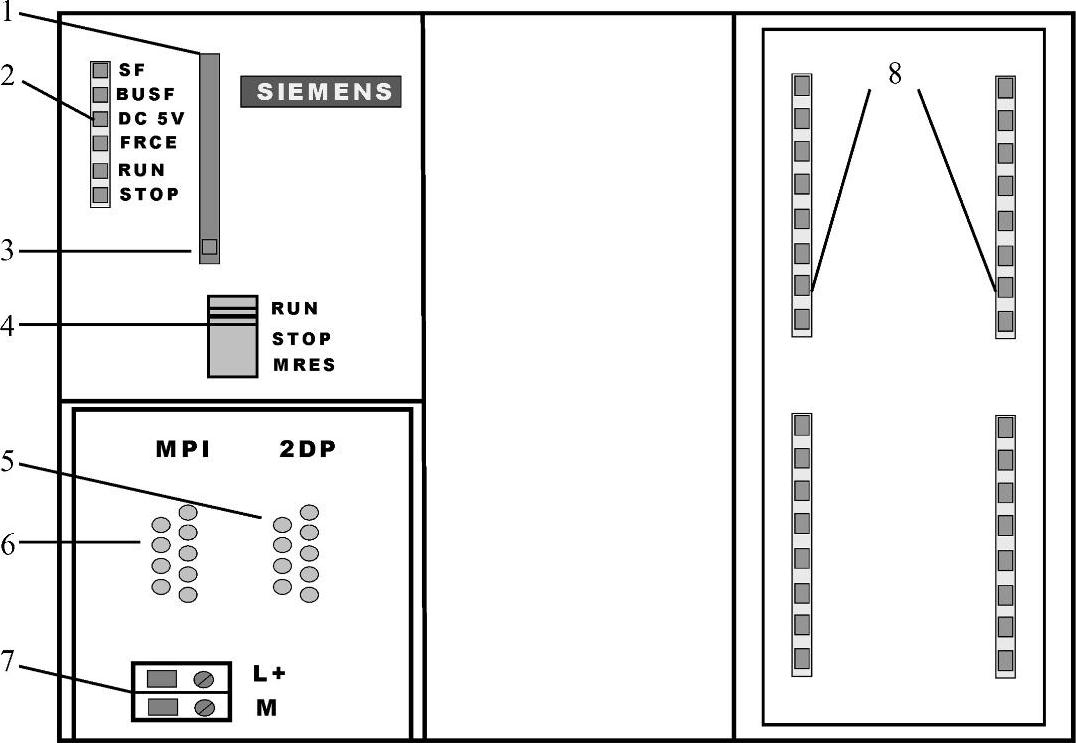

图2-3 CPU 313C-2DP的前面板示意图

1—卡槽 2—状态和故障指示灯 3—MMC弹出器按钮 4—3位模式开关 5—2个DP接口 6—多点接口MPI 7—电源接线端子24V电源的连接 8—集成I/O

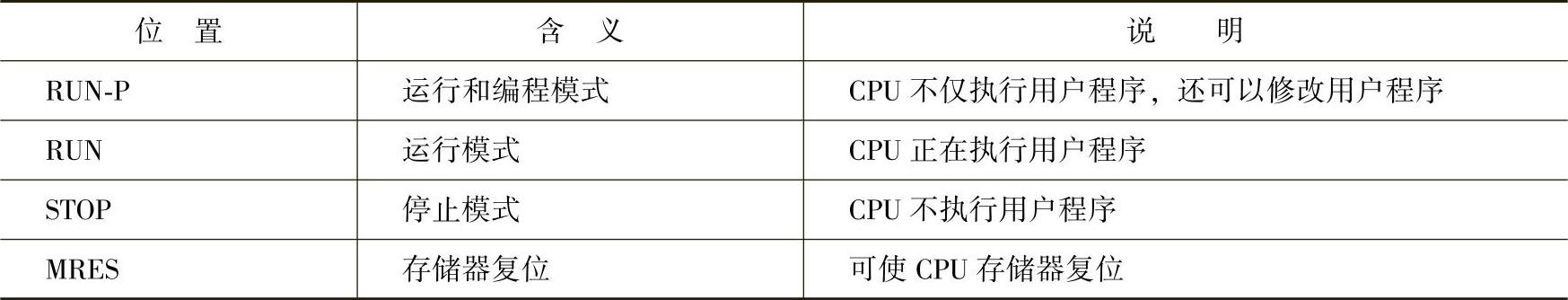

2-1 CPU的模式开关及含义


有如下情况执行CPU存储器复位:

①当第一次起动前。

②当新的完整的用户程序下载前。(www.daowen.com)

③如果CPU要求存储器复位时(STOP LED闪烁)。

用模式开关执行CPU存储器复位的操作步骤如下:

①合上电源开关。

②把开关转到STOP位置。

③把开关转到MRES位置(存储器复位),并保持在这个位置直到STOP指示灯再次变亮(大约3s)。

④把钥匙开关转回STOP位置,然后再转到MRES,直到STOP指示灯再次亮1s。

4)MMC弹出器按钮。轻轻一按,MMC卡便自动弹出。

5)2个DP接口。用于接入网络或与上位机连接。

6)多点接口MPI。连接到编程设备或另一台可编程序控制器的多点接口(MPI)。

7)电源接线端子24V电源的连接。用于与电源模块的供电连接。

8)集成I/O。集成了16个数字量输入点和16个数字量输出点。
