CPU分类详解

S7-300 PLC具有20种不同型号的CPU,按性能等级划分,可以涵盖各种应用范围。主要分为以下几类:

①6种紧凑型CPU:CPU312C、CPU313C、CPU313C-2PtP、CPU313C-2DP、CPU314C-2PtP、CPU314-2DP。这些CPU的共同特点是带有集成的数字量输入和输出或兼有模拟量的输入和输出,CPU运行时需要微存储器卡。多数CPU都适用于具有较高要求的系统。型号中带“PtP”的CPU除编程端口外还带有第2个串口;型号中带“2DP”的CPU带有PRO-FIBUS DP主站/从站接口。紧凑型CPU模块如图2-1所示,非紧凑型CPU模块如图2-2所示。

②3种重新定义的标准CPU:CPU312、CPU314、CPU315-2DP。CPU312适用于对处理速度中等要求的小规模应用。CPU314和CPU315-2DP分别适用于对程序量中等要求和大规模要求的应用,两者对二进制浮点数运算具有较高的处理性能。CPU315-2DP还带有PRO-FIBUS DP主站/从站接口,而且可用于大规模的I/O配置。这类CPU运行时需要微存储器卡。

③5种标准CPU:CPU313、CPU 314、CPU 315、CPU 315-2DP、CPU 316-2DP。与第二类相似,分别用于中、大规模的应用。这类CPU运行时需要微存储器卡。

④故障安全型CPU315F-2DP:不需要对故障I/O进行额外的接线,可以组态为一个故障安全型自动化系统,可满足安全运行的需要。模块集成有PROFIBUS DP主站/从站接口。这类CPU运行时需要微存储器卡。

⑤4种SIMATIC S7-300户外型CPU:CPU 312IFM、CPU 314 IFM、314户外型和315-2DP。户外型CPU适用于恶劣的环境。312IFM和314 IFM也是紧凑型CPU,集成了数字量输入/输出,前者适用于小系统,后者适用于对响应时间和特殊功能有较高要求的系统。

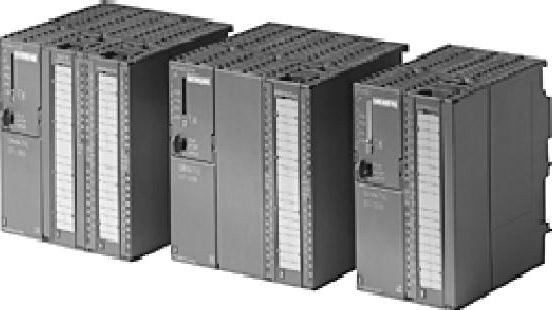

图2-1 紧凑型CPU模块

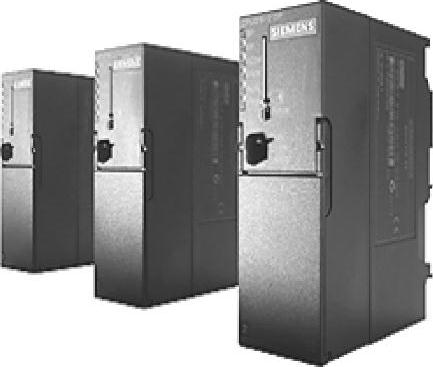

图2-2 非紧凑型CPU模块

⑥高端CPU 318-2 DP:具有大容量程序存储器以及PROFIBUS-DP主/从接口,可用于大规模的I/O配置,建立分布式I/O结构。

各种不同型号CPU的具体性能指标请参考光盘中的手册《SIMATIC S7-300可编程控制器》。
