S7-300系列PLC是模块化结构设计的PLC，各个单独模块之间可进行广泛组合和扩展。PLC逻辑结构图如图1-4所示，以CPU为核心，通过总线扩展输入/输出模块、通信模块和闭环控制模块等其他模块组成系统。S7-400系列PLC与S7-300相似。S7-300系列PLC物理系统组成示意图如图1-5所示，主要由以下几部分组成：

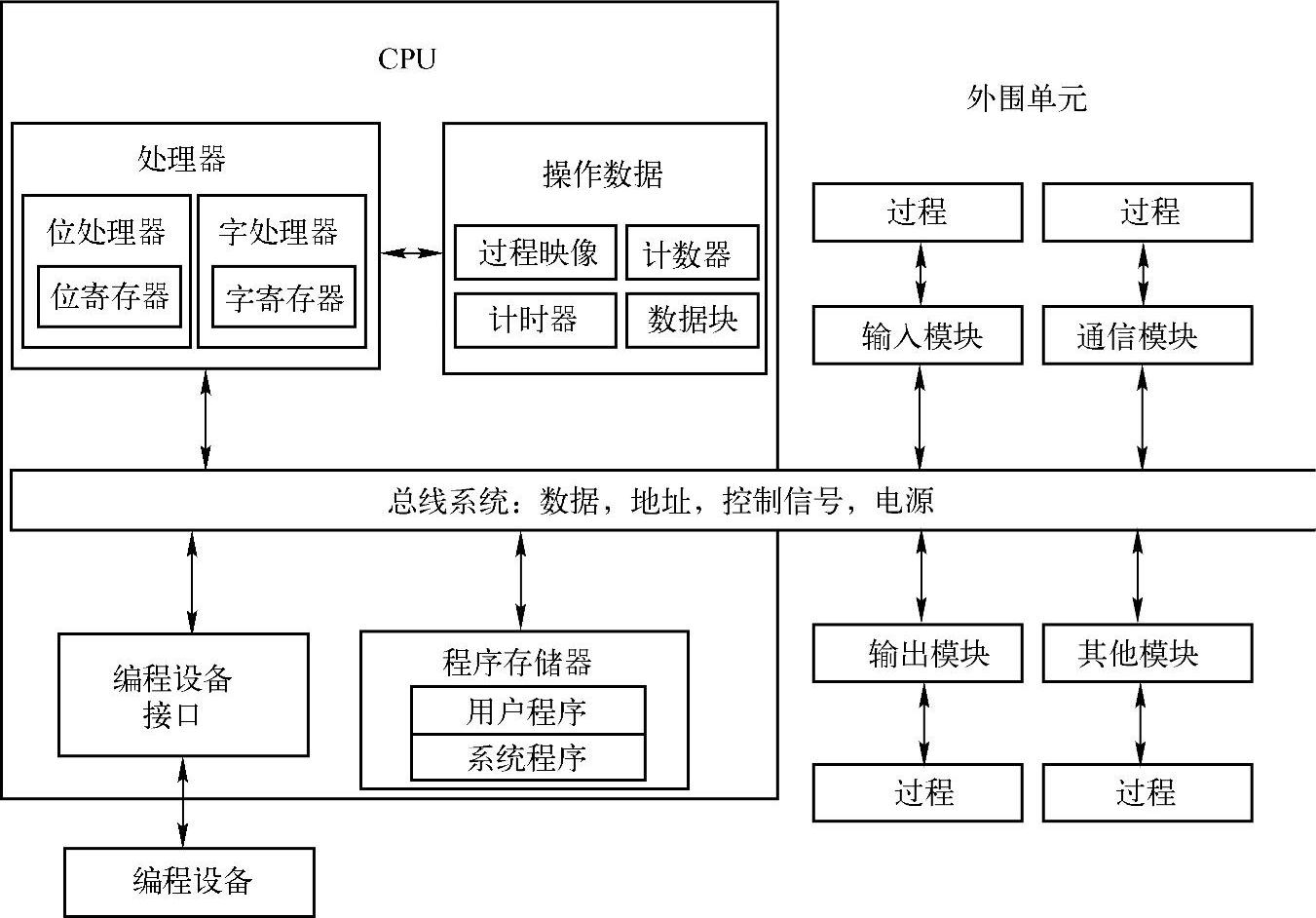

图1-4 PLC逻辑结构图

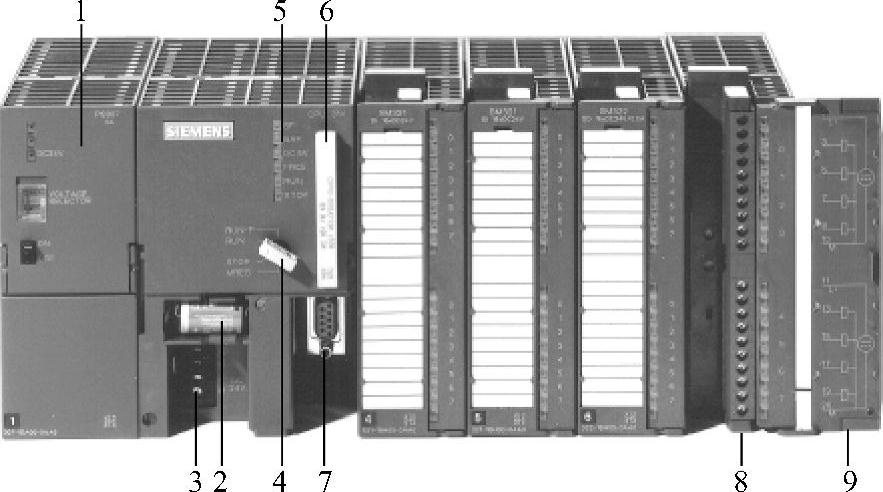

图1-5 PLC物理系统组成示意图

1—负载电源 2—后备电池（CPU 313以上） 3—DC 24V连接器4—模式开关 5—状态和故障指示灯 6—存储器卡（CPU 313以上） 7—MPI多点接口 8—前连接器 9—前盖

（1）中央处理单元（CPU）

S7-300系列PLC主要包括以下几种型号的CPU：CPU312、CPU312C、CPU313C、CPU313C-PtP、CPU314C-2DP、CPU315C等，每种CPU有其不同的性能，例如：型号中含有“C”的表示带有计数器；型号中含有“DP”的表示带有9针DP接口；型号中含有“PtP”的表示带有15针PtP接口；还有的CPU上集成有输入/输出点等。

（2）负载电源模块（PS）

负载电源模块用于将120/230V交流电源转换为24V直流电源，供其他模块使用。它与CPU模块和其他信号模块之间通过电缆相连，不是通过背板总线连接。额定输出电流有2A、5A和10A三种，可根据负载要求选择。(www.daowen.com)

（3）信号模块（SM）

信号模块是数字量输入/输出和模拟量输入/输出模块的总称，它们使不同的过程信号电平和PLC的内部信号电平相匹配。信号模块主要有SM321（数字量输入模块）、SM322（数字量输出模块）、SM331（模拟量输入模块）、SM332（模拟量输出模块）。每个模块都带有一个背板总线连接器，用于与CPU和其他模块间的数据通信；还可配一个螺紧型前连接器，通过它外部过程信号可方便地连接到信号模块。模拟量输入模块可以输入热电阻、热电偶、DC 4～20mA和DC 0～10V等多种不同类型和不同量程的模拟信号。

（4）通信处理模块（CP）

通信处理模块用于PLC之间、PLC与计算机和其他智能设备之间的通信，可以将PLC接入PROFIBUS-DP、AS-i和工业以太网，或用于实现点对点连接等。它可以减轻CPU处理通信的负担，并减少用户对通信功能的编程工作。

（5）功能模块（FM）

功能模块主要用于对实时性和存储容量要求高的控制任务，例如计数器模块FM350可完成高速计数功能；伺服电动机定位模块FM354可完成定位操作（开环或闭环定位）；闭环控制模块FM355可完成闭环控制功能。

（6）接口模块（IM）

接口模块用于多机架配置时连接主机架（CR）和扩展机架（ER）。S7-300通过分布式的主机架和连接的扩展机架（最多可连接3个扩展机架），可以操作多达32个模块。
