西门子S7-400PLC电气安装实例

时间:2023-06-29 理论教育 版权反馈
【摘要】:图5-8 导轨安装1—用于接地导线螺栓的孔 2—用于钻安装螺钉附加孔的凹槽 3—用于安装螺钉的孔 4—用于安装螺钉的附加孔 5—用于安装螺钉的孔西门子S7-400 PLC是用于中、高档性能范围的PLC,具有模块化及无风扇的设计、坚固耐用、容易扩展和广泛的通信能力、容易实现分布式结构、操作界面友好等特点。图5-9 安装后PLC间隙2.将模块安装在装配导轨上从机架左边开始,按照“先电源模块、再CPU、最后SM/FM/CP/IM模块”的顺序,将模块挂靠在导轨上。

西门子S7-400PLC电气安装实例

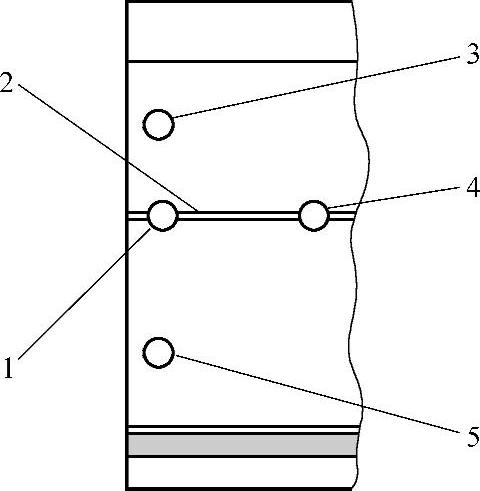

图5-8 导轨安装

1—用于接地导线螺栓的孔 2—用于钻安装螺钉附加孔的凹槽 3—用于安装螺钉的孔 4—用于安装螺钉的附加孔 5—用于安装螺钉的孔

西门子S7-400 PLC是用于中、高档性能范围的PLC,具有模块化及无风扇的设计、坚固耐用、容易扩展和广泛的通信能力、容易实现分布式结构、操作界面友好等特点。

1.安装装配导轨

准备2m长的装配导轨用于安装,具体步骤如下:

1)将长度为2m的装配导轨削减到需要的长度。

2)标出4个用于安装固定螺钉的孔和一个用于保护导体螺栓的孔。

3)如果导轨长度超出了830mm,则必须提供附加孔,以便用更多的螺钉固定才能使其稳固。沿导轨中间部分的凹槽标出这些孔(见图5-8),其间距应大约为500mm。

4)钻出标记的这些孔,M6螺钉的孔径=6.5+0.2mm。

5)安装一个M6螺栓,用以固定接地导线。

6)确认导轨安装后PLC间隙(见图5-9)。

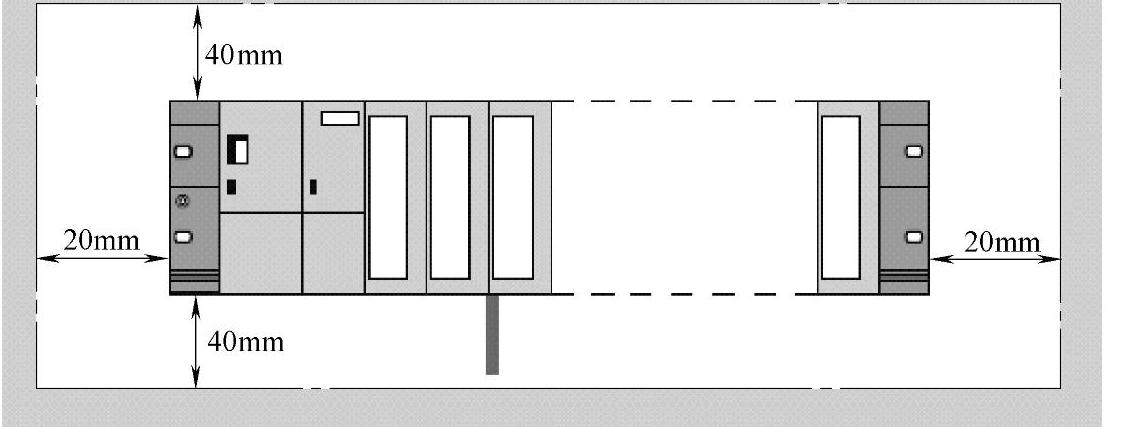

图5-9 安装后PLC间隙

2.将模块安装在装配导轨上

从机架左边开始,按照“先电源模块、再CPU、最后SM/FM/CP/IM模块”的顺序,将模块挂靠在导轨上。具体步骤如下:

1)如图5-10所示,将总线连接器插入CPU和SM/FM/CP/IM。除CPU外,每个模块都带有一个总线连接器。在插入总线连接器时,必须从CPU开始。拔掉装配中“最后一个”模块的总线连接器,因为“最后一个”模块不接受总线连接器。(www.daowen.com)

2)如图5-11所示,按指定的顺序,将所有模块挂靠到导轨上①,滑动到靠近左边的模块②,然后向下旋转③。

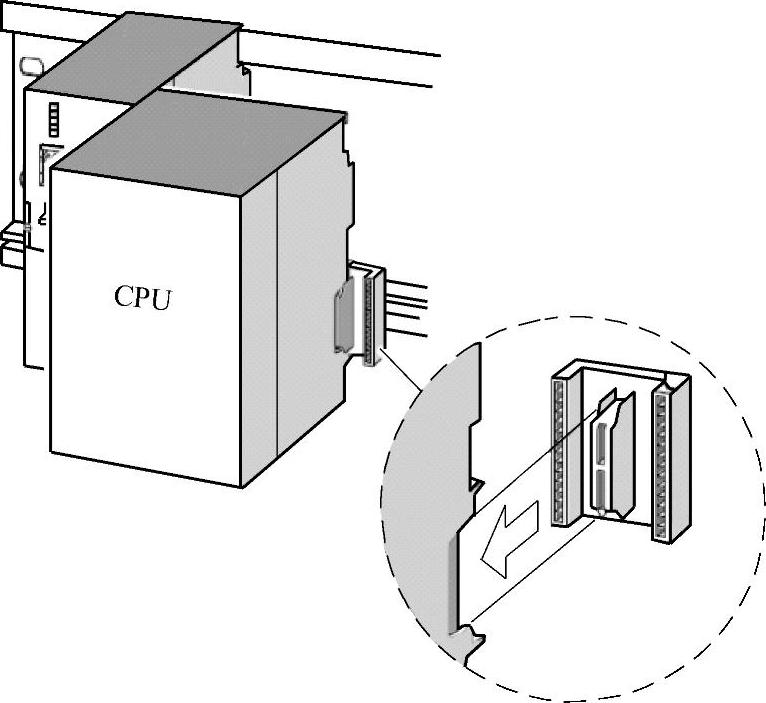

图5-10 总线连接器插接方法

3)用螺钉拧紧模块,如图5-12所示。

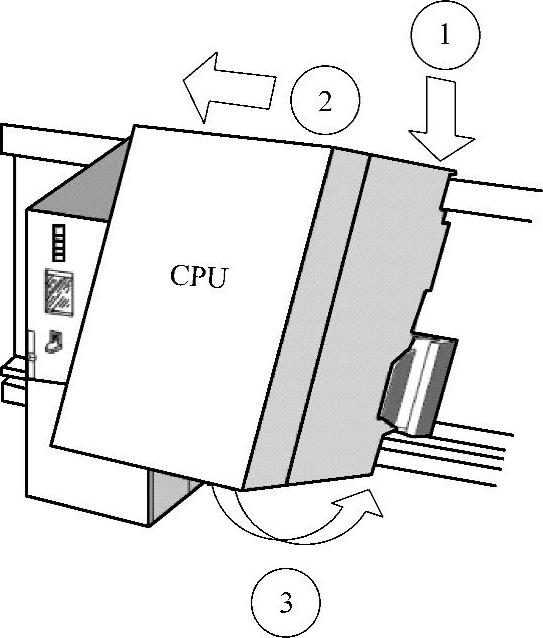

图5-11 模块安装方法

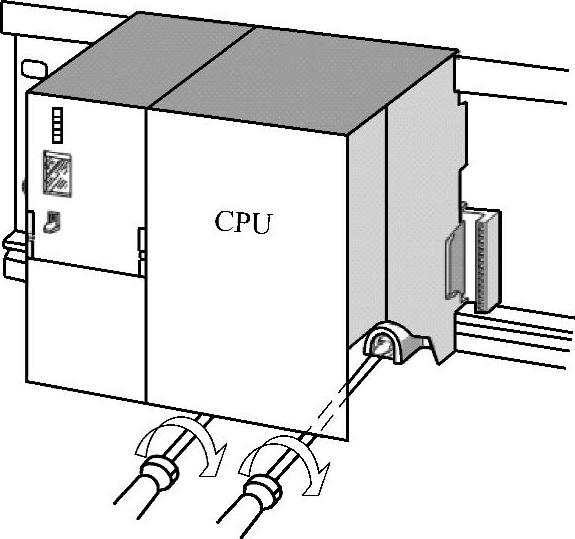

图5-12 螺钉拧紧模块

3.标记模块

1)分配插槽号。应给每个安装的模块指定一个插槽号,这会使在STEP 7的组态表中分配模块更加容易。插槽号分配情况见表5-3。

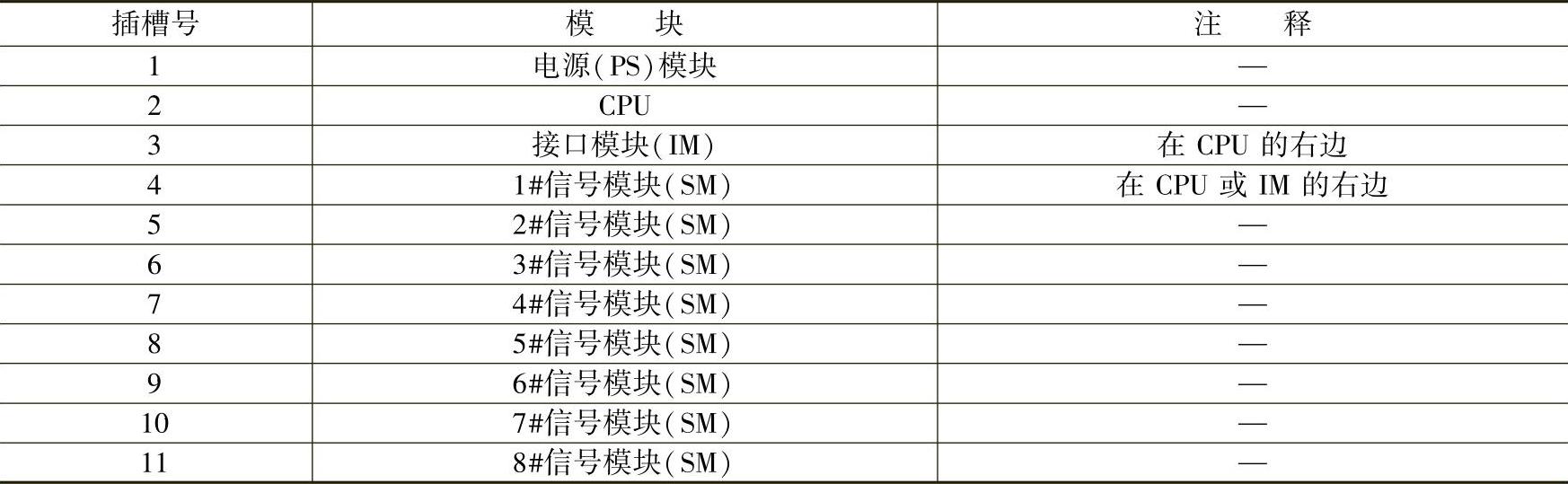

表5-3 插槽号分配情况


2)将插槽号贴到模块上。先把相应的插槽号拿到相关模块前,然后将卡舌放置到模块①的开口中,最后将插槽号压入模块②中,插槽号从轮子处断开。标记模块如图5-13所示。

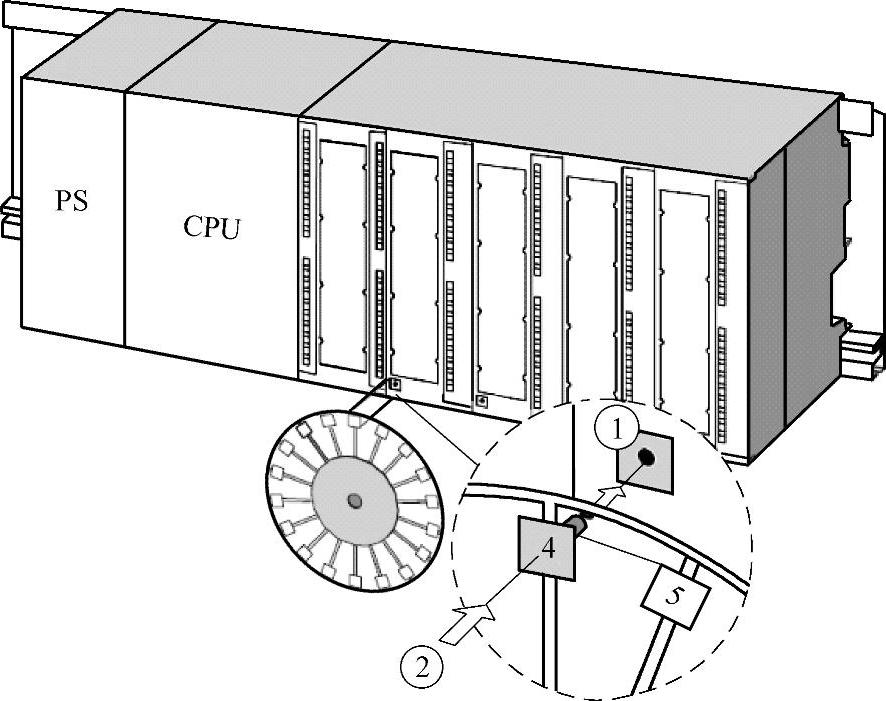

图5-13 标记模块
