1.模块化结构

S7-300 PLC为节省空间的模块化结构设计，可以适配用户现有的各种机械控制任务，不需要考虑槽位规则。在运行时，无需风扇。除模块外，只需要DIN标准的导轨，就可以将模块旋转到位，安装在导轨上并用螺钉紧固。这种结构形式非常牢固并且有很高的电磁兼容性。S7-300 PLC的背板总线集成在模块上，通过将模块插入到总线连接器进行装配。如图5-3所示为S7-300 PLC模块化结构安装现场。

S7-300 PLC是模块化的组合结构，根据应用对象的不同，可选用不同型号和不同数量的模块，并可以将这些模块安装在同一机架（导轨）或多个机架上，S7-300系列PLC系统构成框图如图5-4所示。

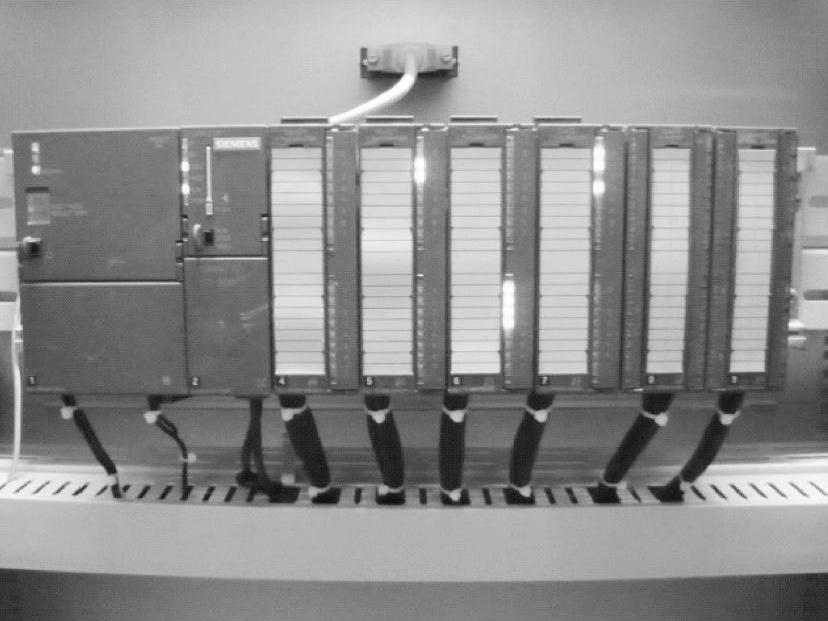

图5-3 S7-300 PLC模块化结构安装现场

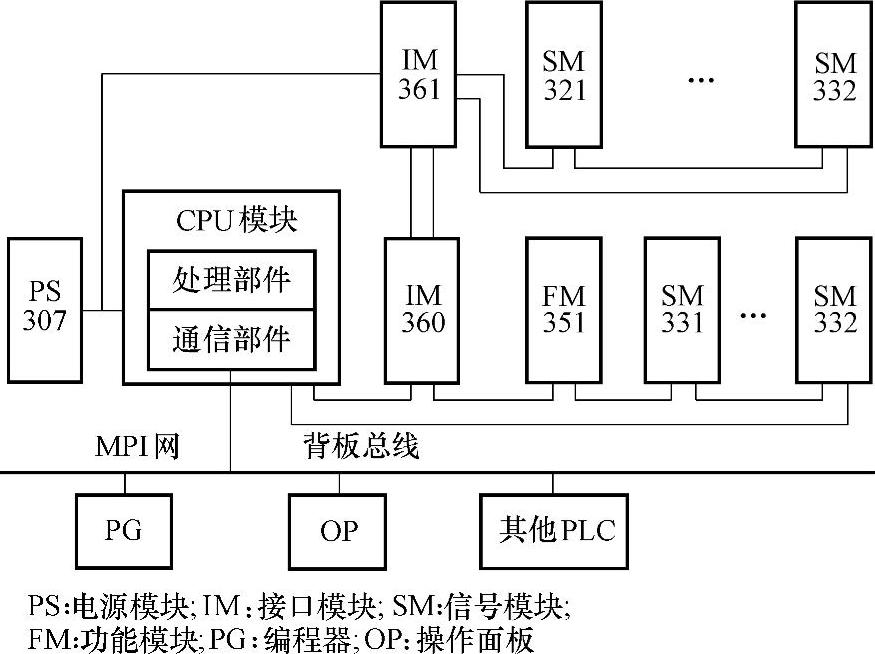

图5-4 S7-300系列PLC系统构成框图

2.主要功能

S7-300 PLC的大量功能能够支持和帮助用户进行编程、启动和维护，其主要功能如下：

（1）高速的指令处理0.1～0.6μs的指令处理时间在中等到较低的性能要求范围内开辟了全新的应用领域。

（2）人机界面（HMI）方便的人机界面服务已经集成在S7-300 PLC操作系统内，因此人机对话的编程要求大大减少。

（3）诊断功能CPU的智能化的诊断系统可连续监控系统的功能是否正常，记录错误和特殊系统事件。

（4）口令保护 多级口令保护可以使用户高度、有效地保护其技术机密，防止未经允许的复制和修改。

3.CPU的种类

S7-300 PLC系统可以选择各种不同性能分级（直到高性能）的CPU作控制器使用。通过高效处理速率，CPU能提供比小型PLC快得多的扫描时间来执行相同的程序。根据用户的任务要求和项目特点，S7-300 PLC的CPU还可以具有带集成式I/O、集成技术功能和集成通信接口的特点（见表5-2）。(www.daowen.com)

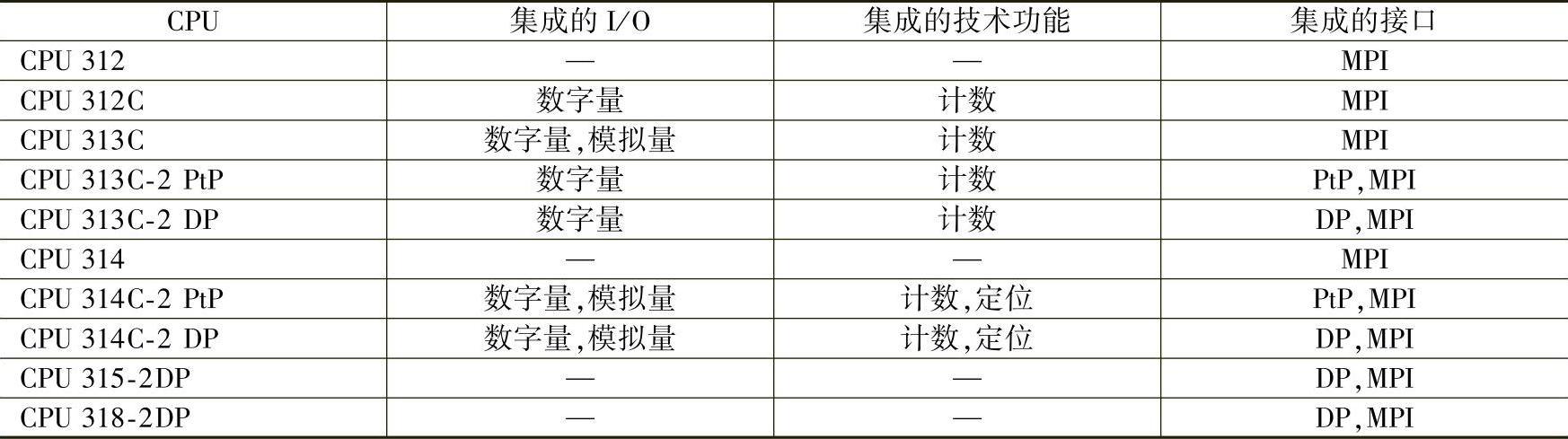

表5-2 S7-300 PLC CPU的集成特点

S7-300 CPU共有四种工作方式：

（1）RUN-P可编程运行方式。CPU扫描用户程序，既可以用编程装置从CPU中读出，也可以由编程装置装入CPU中。用编程装置可监控程序的运行。在此位置钥匙不能拔出。

（2）RUN运行方式。CPU扫描用户程序，可以用编程装置读出并监控PLC CPU中的程序，但不能改变装载存储器中的程序。在此位置可以拔出钥匙，以防止程序在正常运行时被改变操作方式。

（3）STOP停止方式。CPU不扫描用户程序，可以通过编程装置从CPU中读出，也可以下载程序到CPU。在此位置可以拔出钥匙。

（4）MRES该位置瞬间接通，用以清除CPU的存储器。

以上方式可以通过方式选择开关来切换，CPU模块面板布置示意图如图5-5所示。

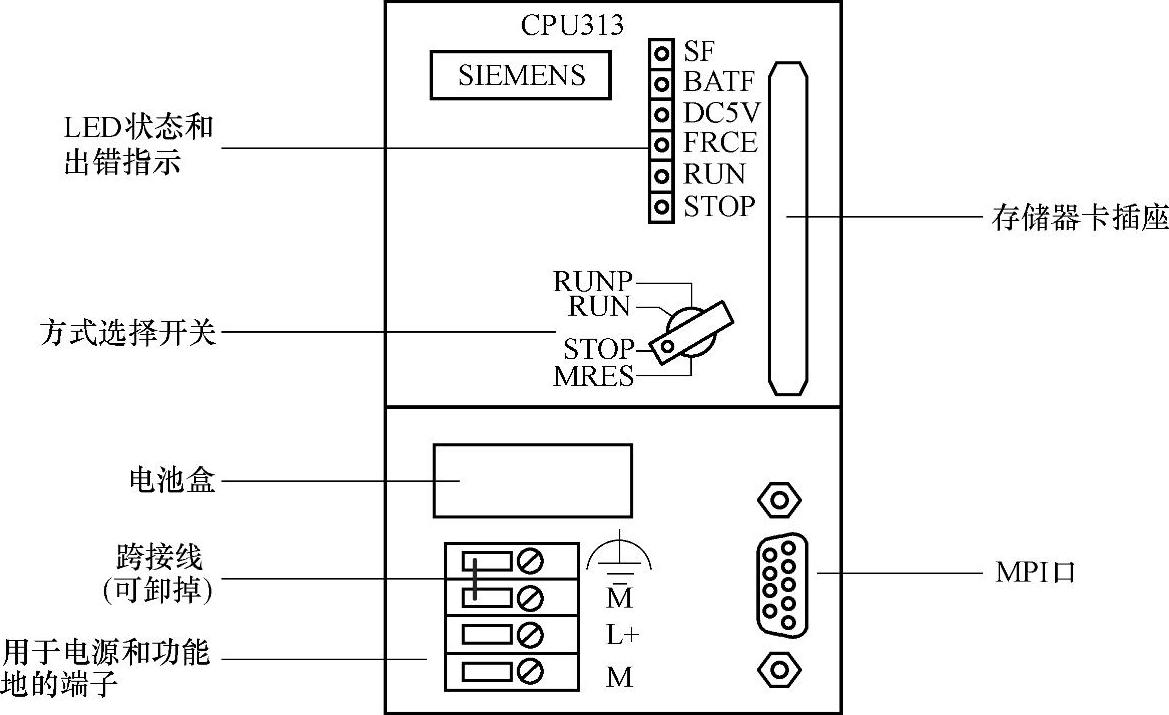

图5-5 CPU模块面板布置示意图

4.扩展单元

如果控制系统所需的模块数大于8块时，S7-300 PLC的中央控制器（CC）可以通过扩展单元加以扩展（但除CPU 312IFM、312C和313外），如图5-6所示。最多可以有32个模块与中央控制器相连接，每个扩展单元最多允许8个模块。各个扩展单元之间的通信是由接口模块（IM）相互独立地进行处理。如果工厂设备比较分散，则中央控制器和扩展单元可以分开安装，其最大距离为10m。

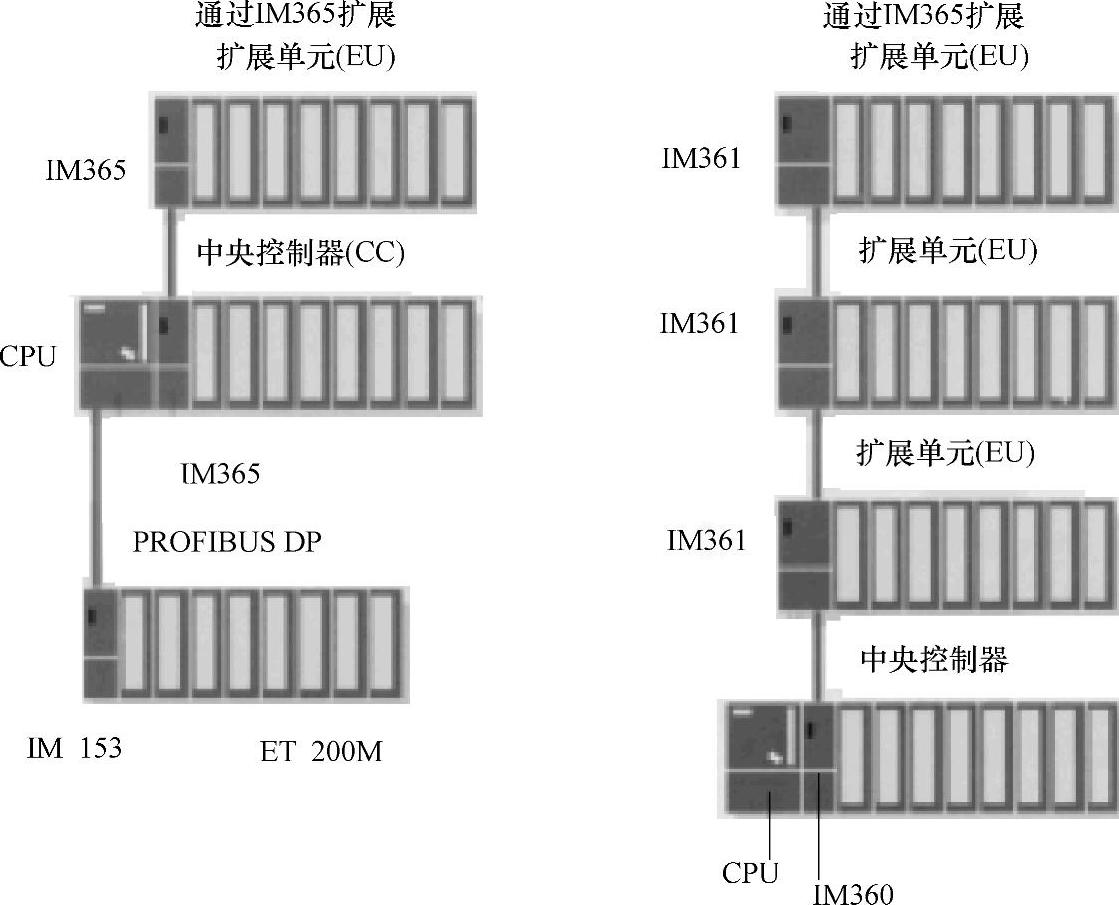

图5-6 S7-300及扩展单元
