大中型PLC系统的配置一般都采用机架配置表来完成，它可以帮助用户配置一个机架或系统。每一个工作单可以帮助用户配置一个机架；若需要多个机架，则需要用另外的工作单配置另外的机架。

下面具体说明机架配置表的过程。

（1）估计系统所需的内存总量

1）累计数字量I/O点的数量。

2）累计模拟量I/O点的数量。

3）累计特殊功能模块的数量。

4）根据上述3个数量，乘上一定的系数，进行内存的估算。

（2）选择CPU根据内存量来选择。

（3）选择I/O模块

1）写上机架号和相应的槽号。

2）选择数字量I/O模块。(www.daowen.com)

3）选择特殊功能模块和模拟量I/O模块。

4）在工作单上，把每一个模块放入所要放置的槽内。

5）在指定的栏目内填入每个模块的功率消耗值，并计算整个机架的总功率。

（4）选择正确的电源模块 把功率消耗总量与每个电源模块进行比较，选择可以提供足够功率的最小电源模块，并考虑系统扩容所需的电源消耗功率。

（5）选择机架 累计所用槽数，并选择所能容纳所有I/O模块的最小机架，并考虑将来的扩展需求。

（6）选择其他设备 要构成一个完整的系统，还需要其他设备，如电缆、通信接口、操作器接口、存储器模块等。具体的机架配置表见表5-1。

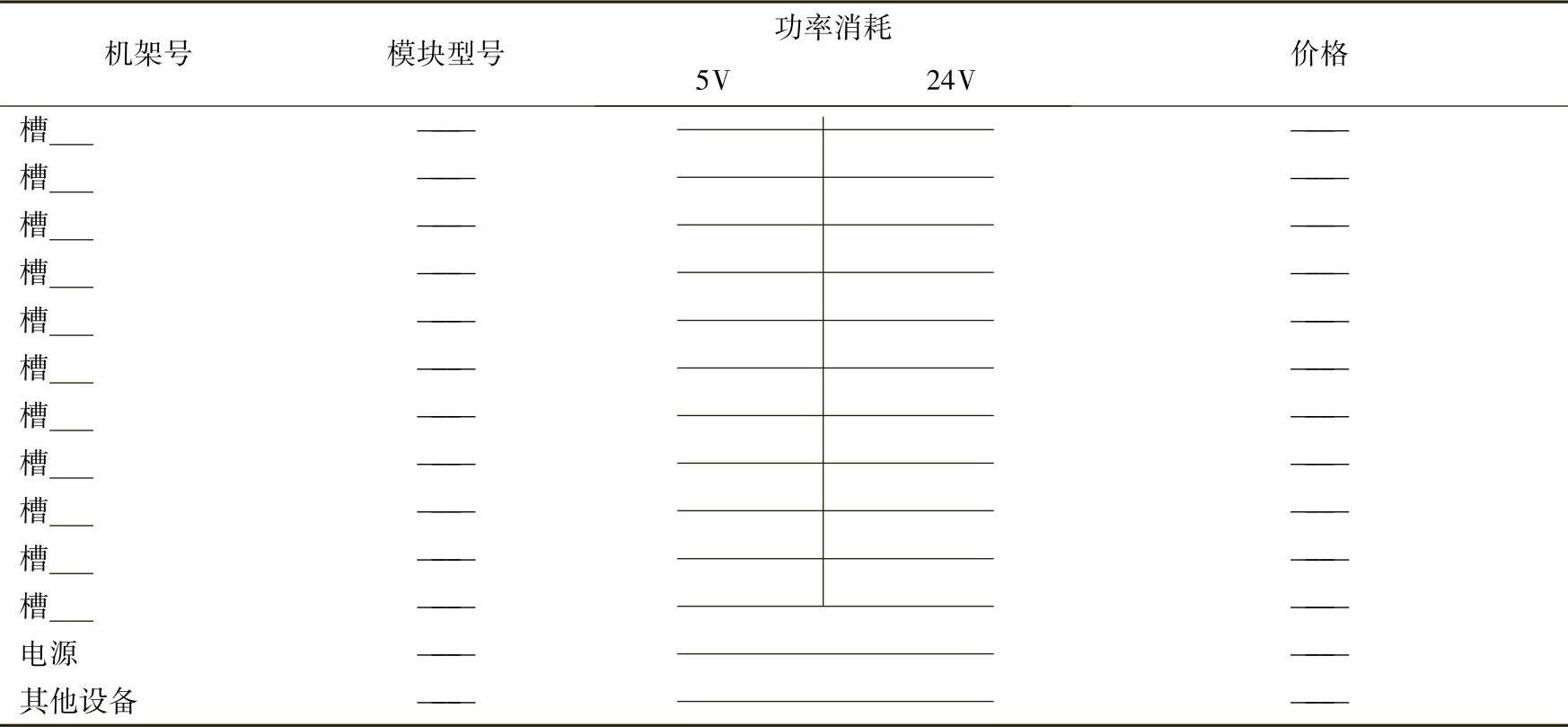

表5-1 机架配置表

一个实际的PLC系统，确定所有的模块后，要选择合适的电源模块，所选定的电源模块的输出功率必须大于CPU模块、所有I/O模块、各种功能模块等总消耗功率之和，并且要留有30%左右的裕量。当同一电源模块既要为主机单元又要为扩展单元供电时，从主机单元到最远一个扩展单元的电路压降必须小于0.25V。

一个常规的大中型PLC系统往往只由一个独立的处理器和机架内的I/O模块组成，但是一个复杂的大中型PLC系统则可以在一个背板中同时使用多个处理器模块，多个处理器可以通过网络进行通信，多个平台上的I/O可以分布在不同的位置，它们之间则通过多条I/O链路连接起来。
