对于本案例，通常采用“配方向导”来创建项目代码，并使用64千字节或256千字节永久性内存（EEPROM）盒中存储和获取配方数据。需要注意的是：对配方向导和存储卡的支持只有S7-200 CPU 222、CPU 224、CPU 226第2.0版以上。

“配方”的编程步骤如下：

（1）在编程软件中执行菜单命令“工具→配方向导”，打开如图4-43所示的配方向导，可以定义和生成配方（见图4-44）。

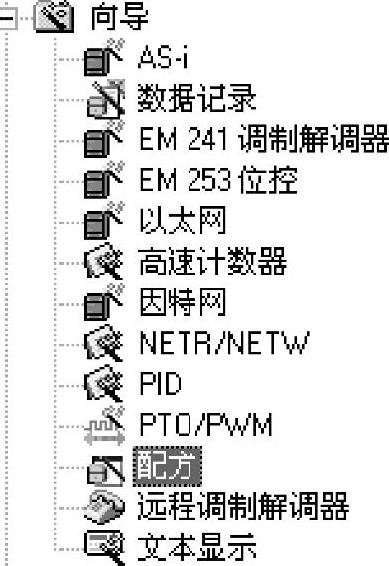

图4-43 配方向导

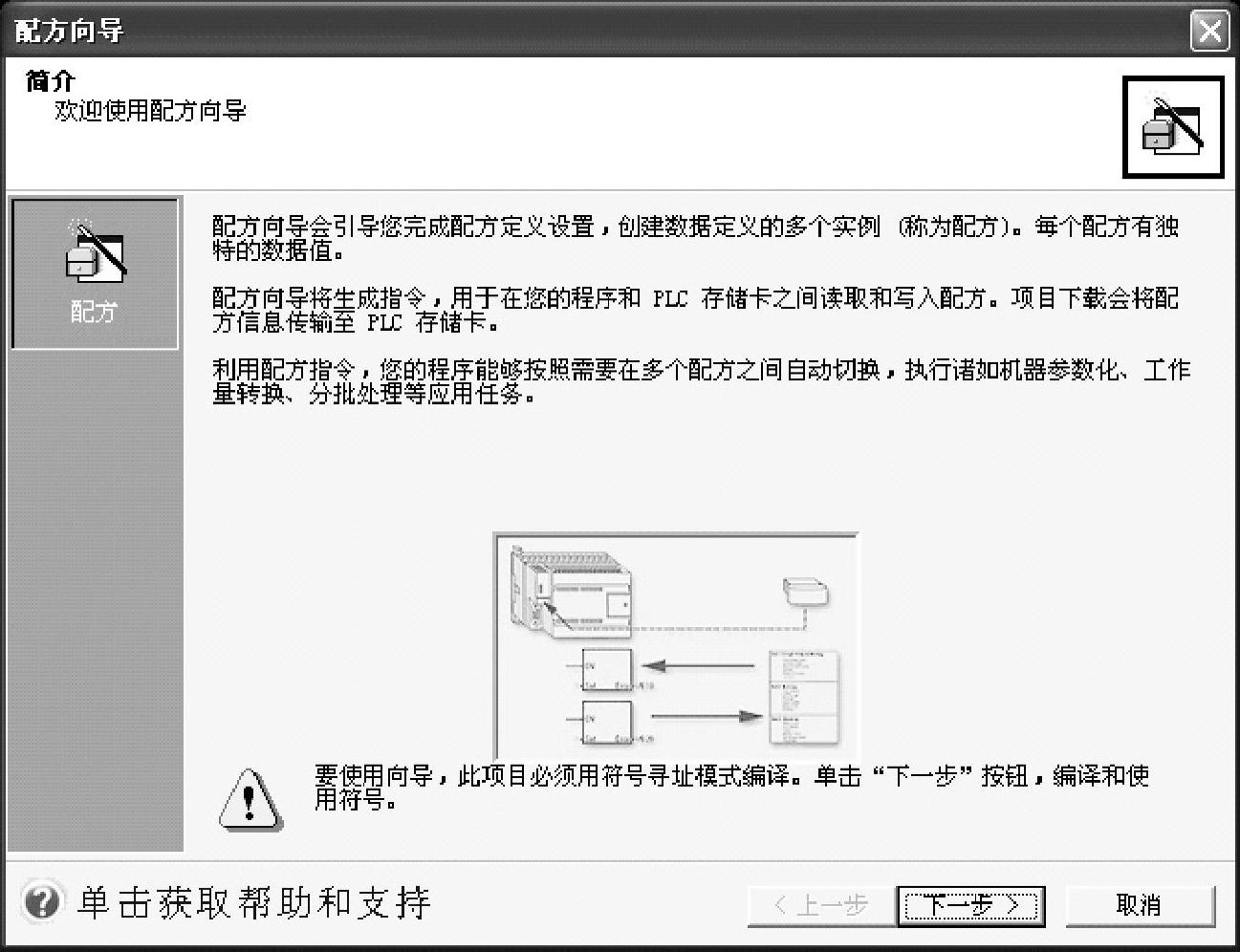

图4-44 配方向导简介

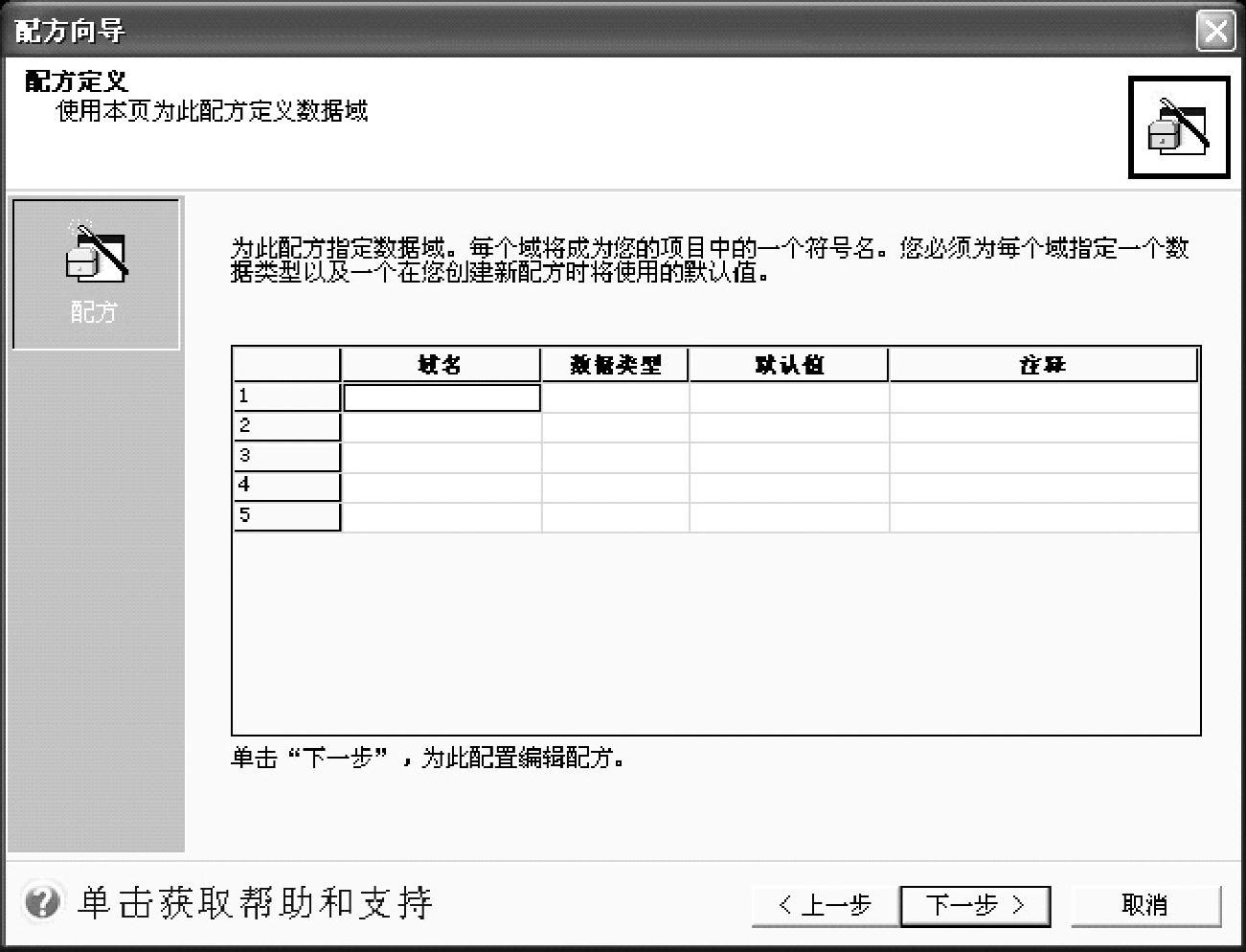

（2）定义配方 在图4-45所示的配方定义表中，用鼠标点击“域名”（Field Name）列中的一个单元，然后编辑该域名，每个域名都将成为名为RCPx_SYM（x是配方集的编号）的符号表中的符号名。用下拉式列表选择变量的数据类型、输入变量的默认值和注释。所有的新配方将用这些默认值作为初值。最多可以定义4个配方，即最多可以有4个配方集，每个配方集内配方的个数只受存储卡容量的限制。

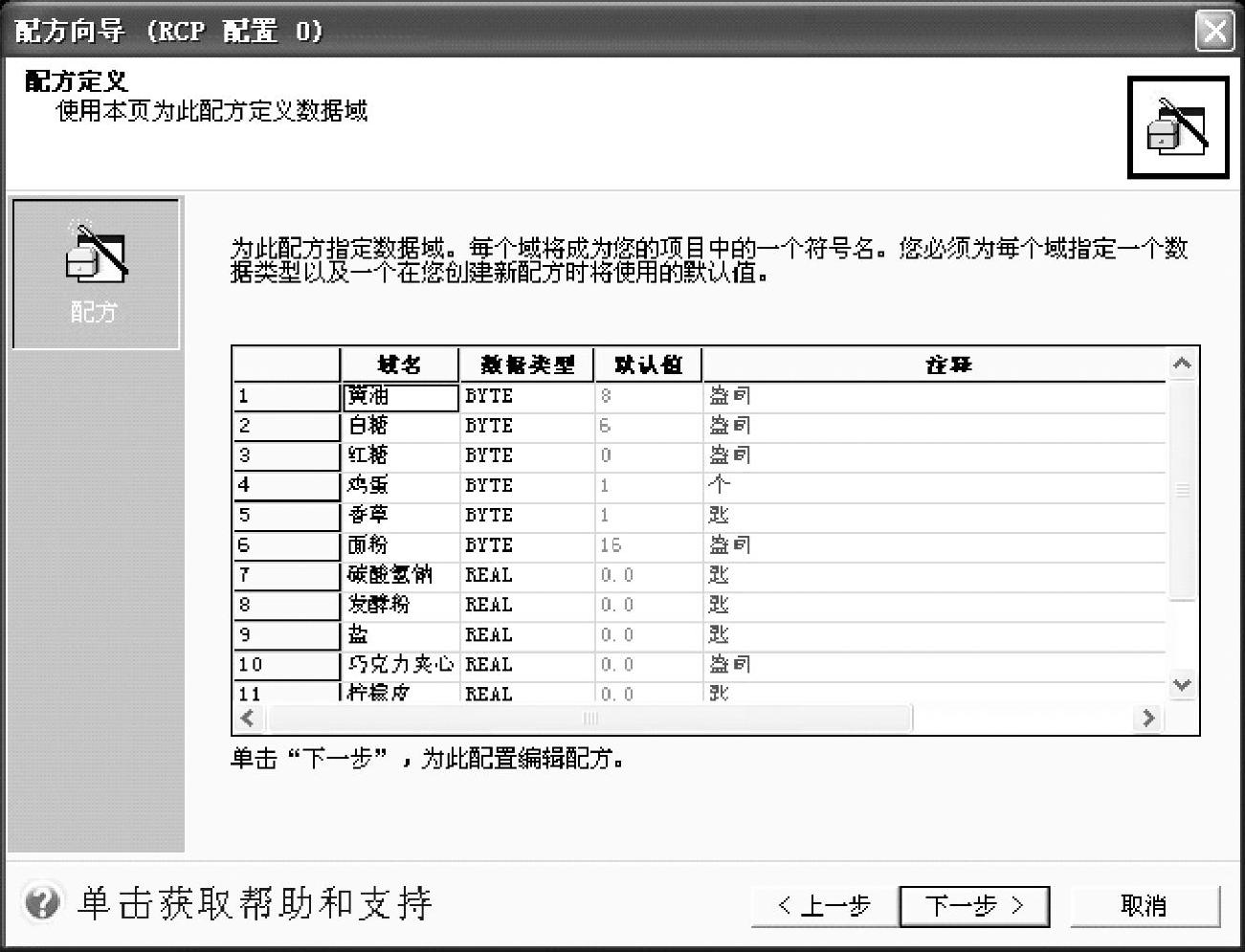

图4-45 配方定义表

（3）创建和编辑配方 在创建和编辑配方对话框中，按“新”按钮后，在图4-46所示的配方定义表中，将会出现一个白色背景的可编辑的新配方列。该列中同时出现定义配方时设置的默认值，应根据产品的实际情况来修改默认值，以创建新的配方。可以修改列标题中配方的名称，例如“苏打饼干”。选中某一列的配方后，可以删除它，或将它的参数设置为默认值。创建和编辑配方如图4-47所示，用鼠标右键单击某一配方列，执行弹出的菜单中的命令，可以剪切、复制和粘贴点击的配方。粘贴后新的列被插入当前光标位置的左侧。

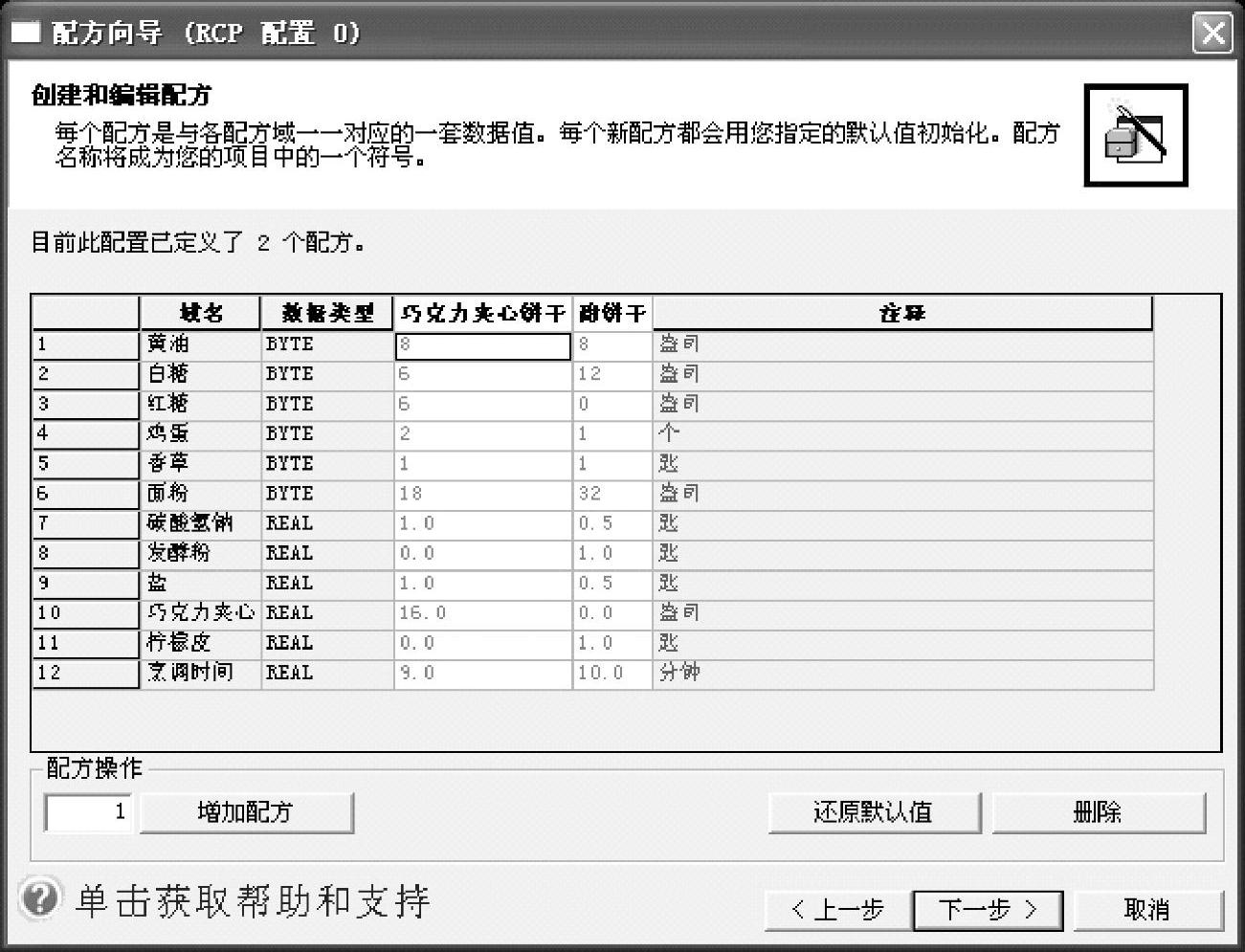

图4-46 饼干生产线的配方定义表

图4-47 创建和编辑配方

（4）分配V存储区 分配V存储区如图4-48所示，用户可以选择V存储区中的起始地址，也可以使用配方向导推荐的地址，单击“建议地址”按钮，推荐的地址将会根据配方的字节长度递增。

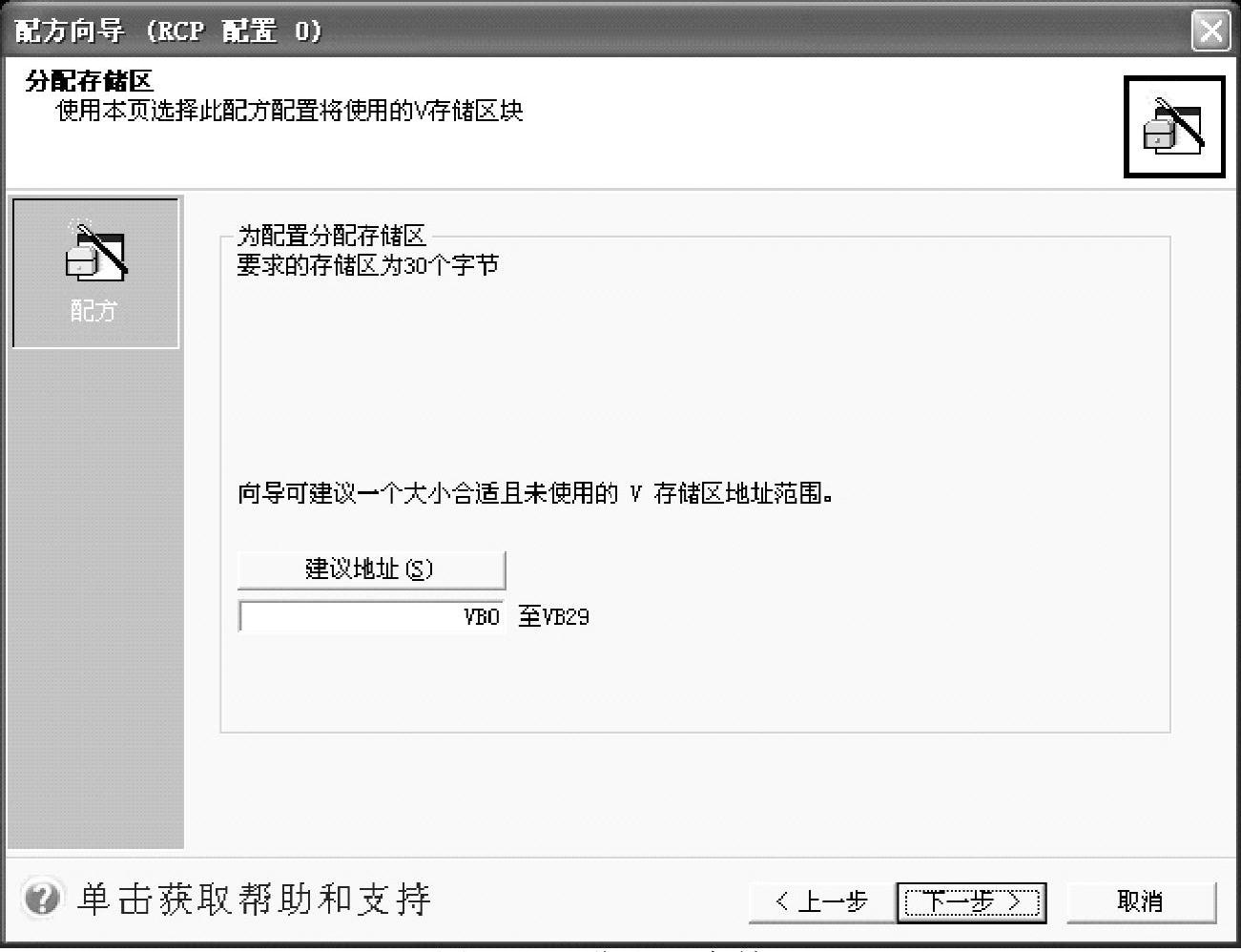

图4-48 分配V存储区(www.daowen.com)

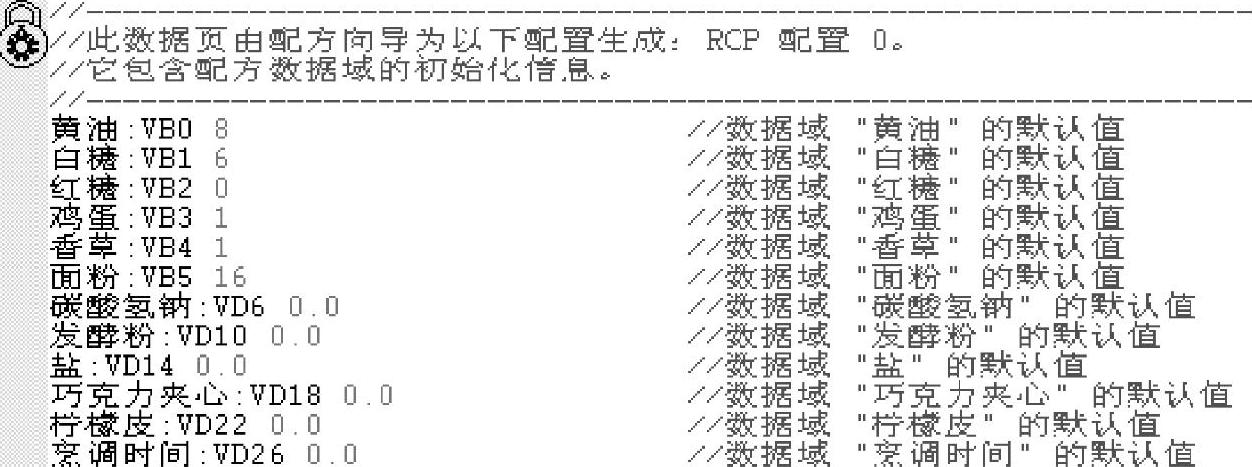

（5）项目组件 配方向导将会为新的配方生成项目组件（见图4-49），包括符号表、数据块、读/写配方的子程序和存储卡数据，用户程序可以使用这些组件，用配方的符号名读取配方数据。必须将带有配方向导配置的项目下载至PLC才能使用它们。下载选项如图4-50所示，下载时必须在下载对话框中选中“配方”选项，将配方数据载入存储卡。

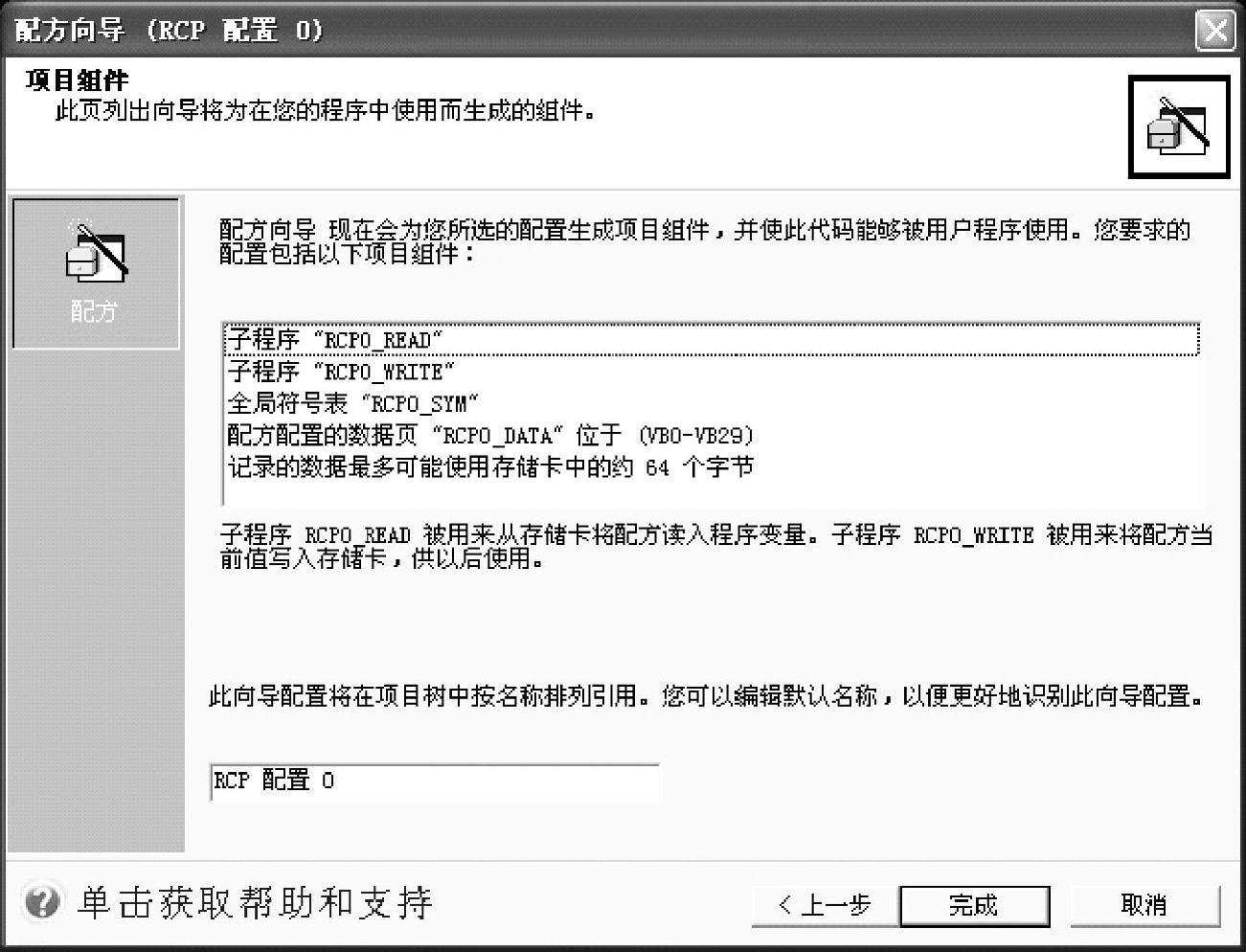

图4-49 项目组件

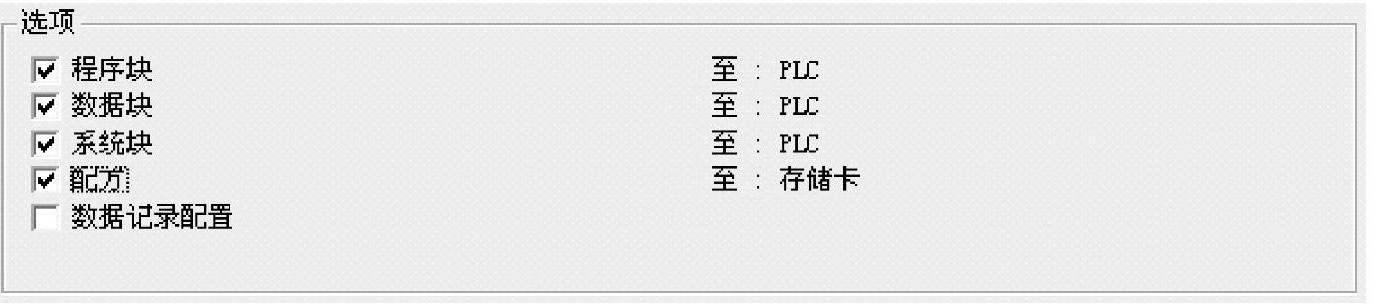

图4-50 下载选项

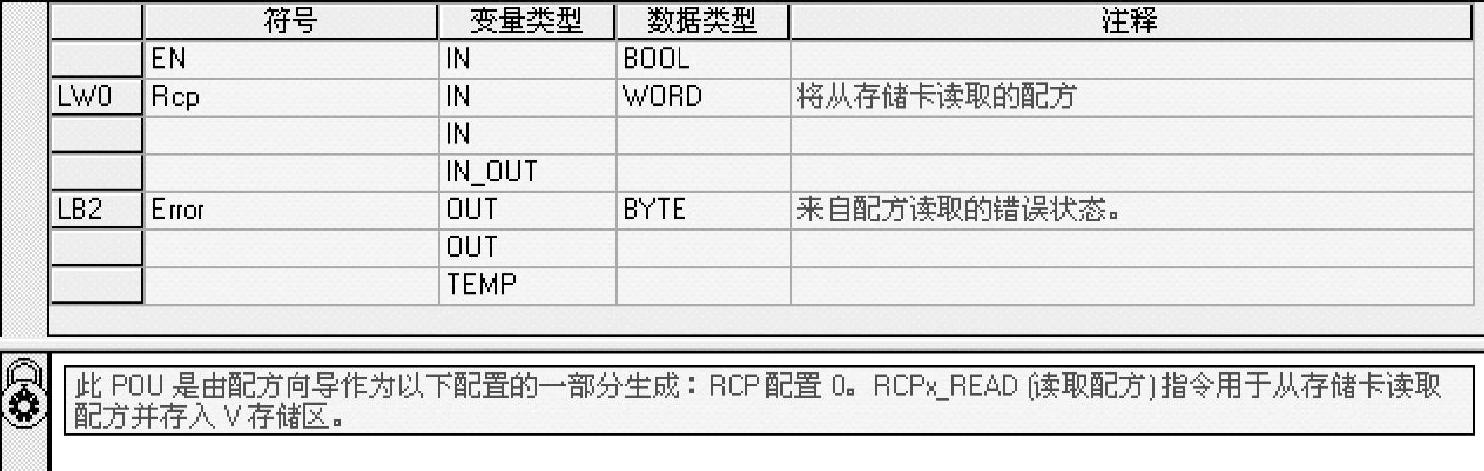

（6）在用户程序中读出和修改配方 在用户程序中可以调用配方向导创建的子程序，RCPx_Read（x=0～3）将配方从存储卡传送到V存储区（见图4-51），RCPx_Write用指定的V存储区中的配方数据替代存储卡中的配方（见图4-52）。配方向导创建的子程序在指令树的“\指令\调用子例行程序”文件夹中。

图4-51 读配方指令

图4-52 写配方指令

（7）饼干生产线主程序 如图4-53所示为饼干生产线主程序示意。

从主程序中可以看出，指令框中的Rcp输入端是配方的编号，数据类型为Word，可以使用配方的符号名，例如“甜饼干”。字节Error是输出端返回的执行结果，无错误时为0，访问存储卡失败为132。

将主程序写入主程序OB1，将程序块、数据块和配方下载到CPU，切换到RUN模式。为了监视对配方的读写操作，生成如图4-54所示的状态表。

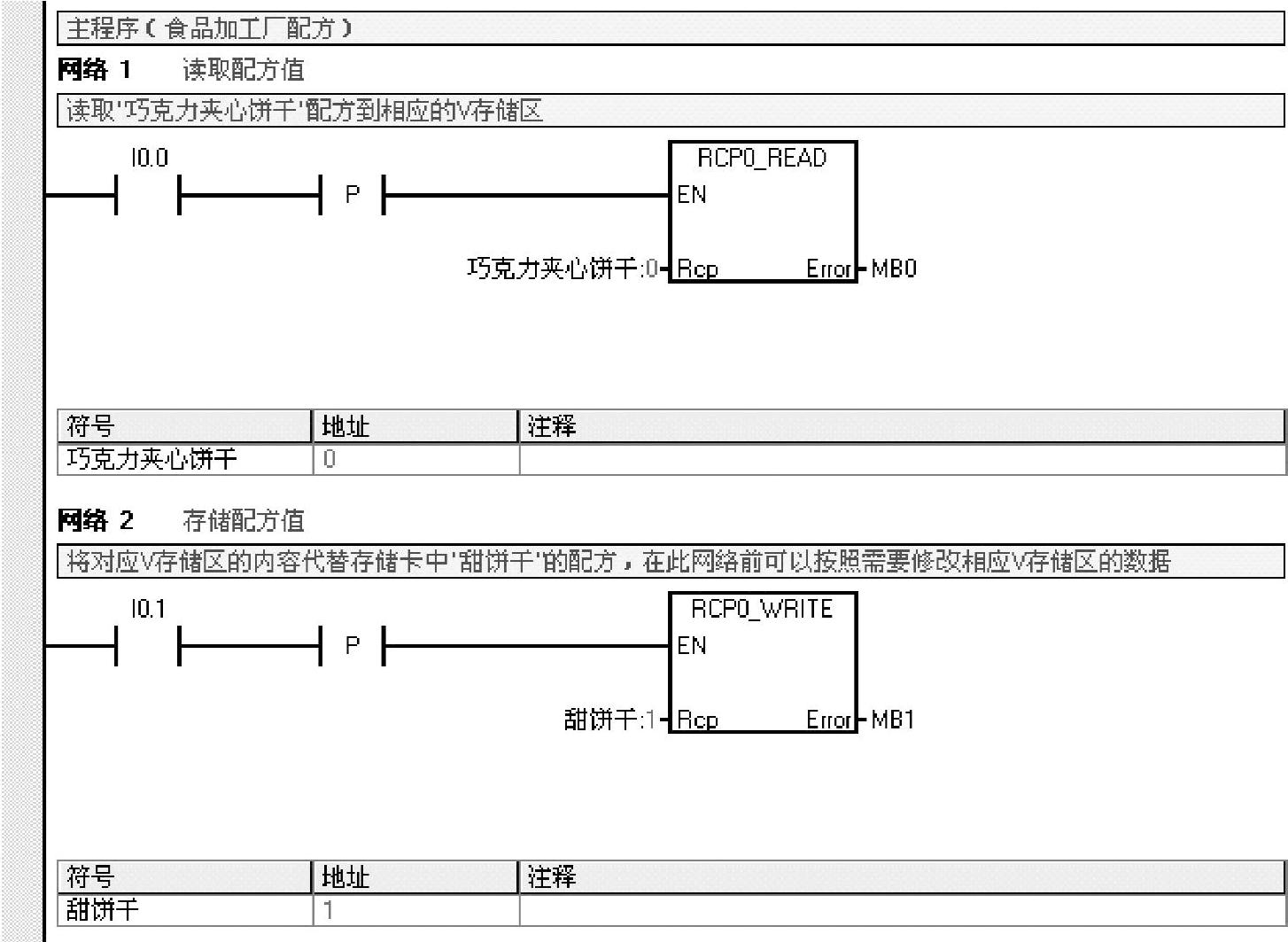

图4-53 饼干生产线主程序

图4-54 状态表
