顺序控制设计法基本概念:简述

状态流程(转移)图是描述控制系统的控制过程、功能和特性,又称状态图、流程图、功能图,它具有直观、简单的特点,是设计PLC顺序控制程序的一种有力工具。

在顺序控制中,一个很重要的概念就是步,它是根据系统输出量的变化,将系统的一个工作循环过程分解成若干个顺序相连的阶段,编程时一般用PLC内部的软继电器表示各步。

需要注意的是,步是根据PLC的输出量是否发生变化来划分的,只要系统的输出量状态发生变化,系统就从原来的步进入新的步。

现在以某液压工作台的工作过程来进行分步,液压工作台的工作过程,如图4-1所示。

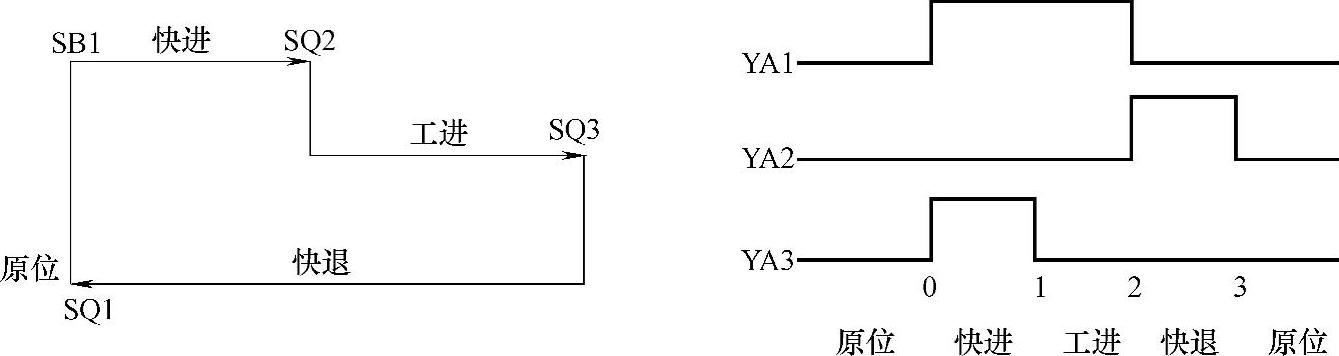

图4-1 液压工作台的工作过程

液压工作台的整个工作过程可划分为原位(SB1)、快进(SQ2)、工进(SQ3)和快退(SQ1)四步。各步电磁阀YA1、YA2、YA3的状态见表4-1。

1)液压工作台初始状态:停在原位(压合SQ1)—YA1-、YA2-、YA3-(输出)。

2)按SB:快进—YA1+、YA2-、YA3+(输出)。

3)压合SQ2:工进—YA1+、YA2-、YA3-(输出)。

4)压合SQ3:快退,快退回原位停止—YA1-、YA2+、YA3-(输出)。(www.daowen.com)

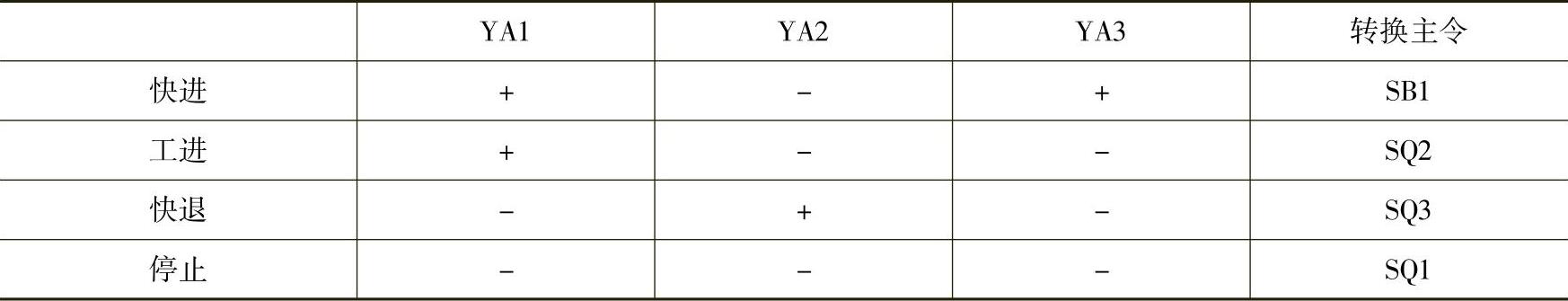

表4-1 各步电磁阀YA1、YA2、YA3的状态


从以上分析可以得出结论,PLC输出量发生变化时产生新的一步。


2)活动步:当前正在执行的步。

除了步之外,还有步与步之间的连线,叫做有向连线,以表示步的活动状态的进展方向。从当前步进入下一步叫做转移,它是用与有向连线垂直的短划线表示。

指某步活动时,PLC向被控系统发出的命令叫做动作(输出),它是系统应执行的动作,动作用矩形框,中间用文字或符号表示,如果某一步有几个动作,则可用如图4-2所示的方法表示。

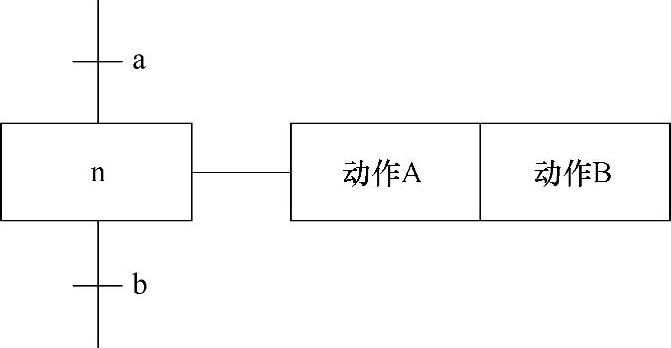

图4-2 动作示意
