利用仿真软件模拟TD200与S7-200PLC的连接

时间:2023-06-29 理论教育 版权反馈
【摘要】:现要求:设计一PLC程序,读出模拟电位器0的当前值,并在TD200文本显示器中显示出来。同时根据TD200的数据块属性建立数据块,编辑数据块如图3-41所示,并按照仿真软件的要求导出为txt文件。4)移动模拟电位器0的滑动块,可以观察到TD200上显示的数值随滑动块的移动而变化,且和仿真软件界面上显示的数值一致,如图3-46所示。

利用仿真软件模拟TD200与S7-200PLC的连接

现要求:设计一PLC程序,读出模拟电位器0的当前值,并在TD200文本显示器中显示出来。

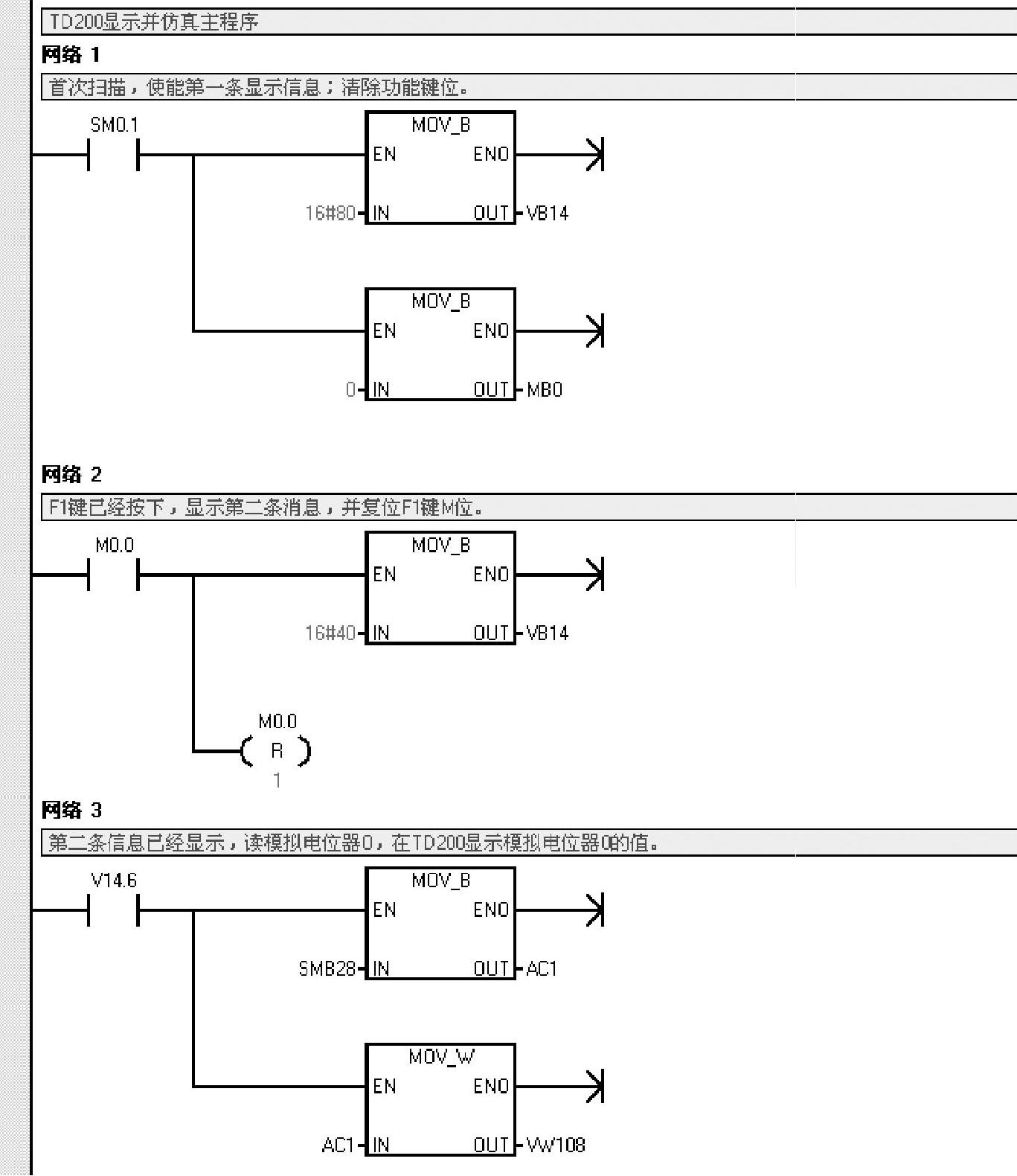

首先在S7-200 PLC编程软件中建立一个梯形图文件,如图3-40所示。

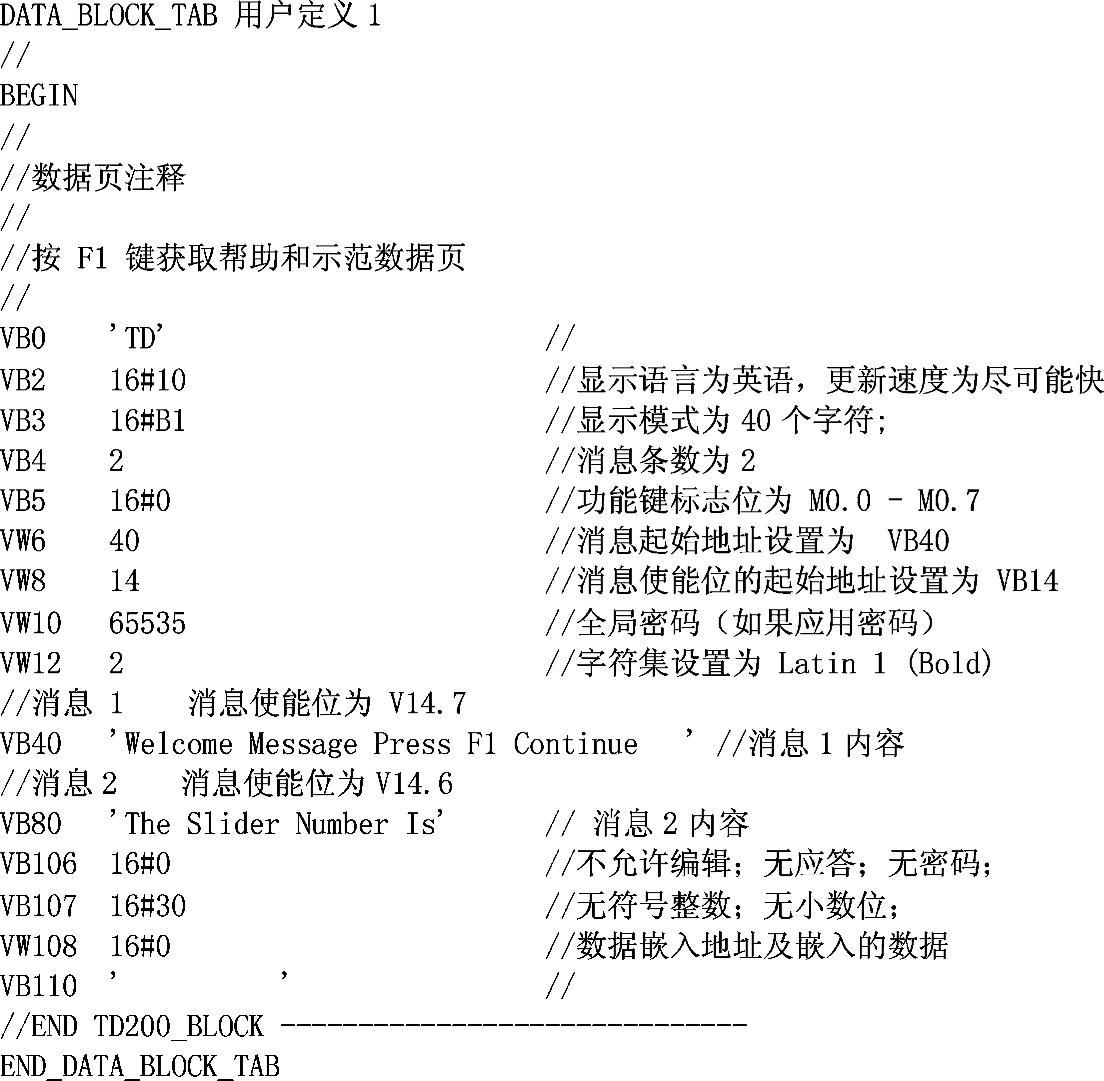

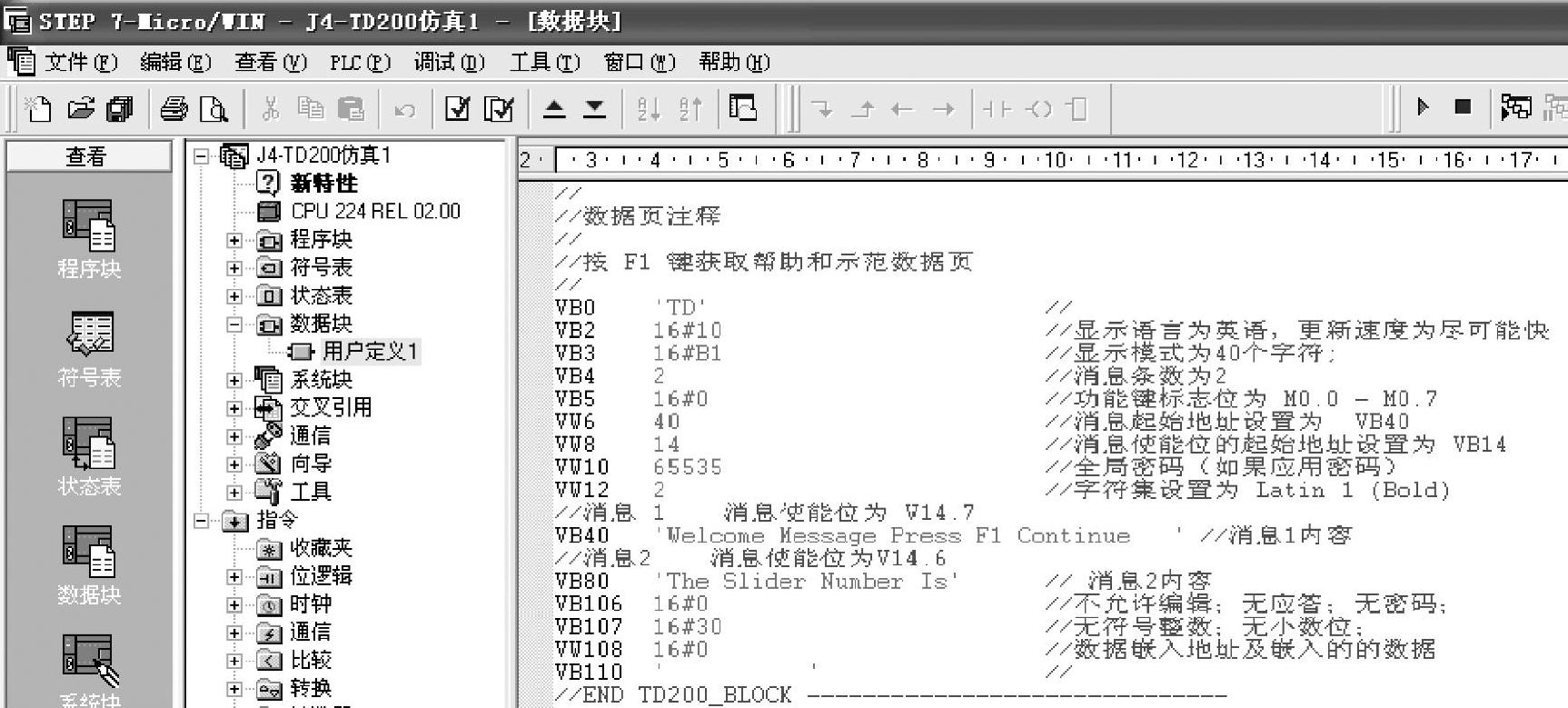

同时根据TD200的数据块属性建立数据块,编辑数据块如图3-41所示,并按照仿真软件的要求导出为txt文件(见图3-42)。


图3-40 梯形图文件


图3-41 编辑数据块


图3-42 数据块文件

根据S7-200 PLC仿真软件的要求,再进行导出awl文件、程序装载和数据块粘贴,然后进行以下步骤:

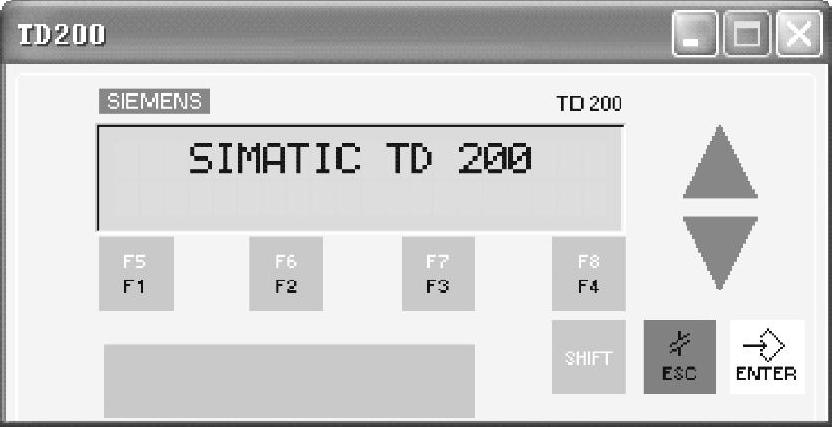

1)点击工具栏中的978-7-111-41181-9-Chapter03-52.jpg按钮,就可以调出人机接口TD200的仿真界面,如图3-43所示。

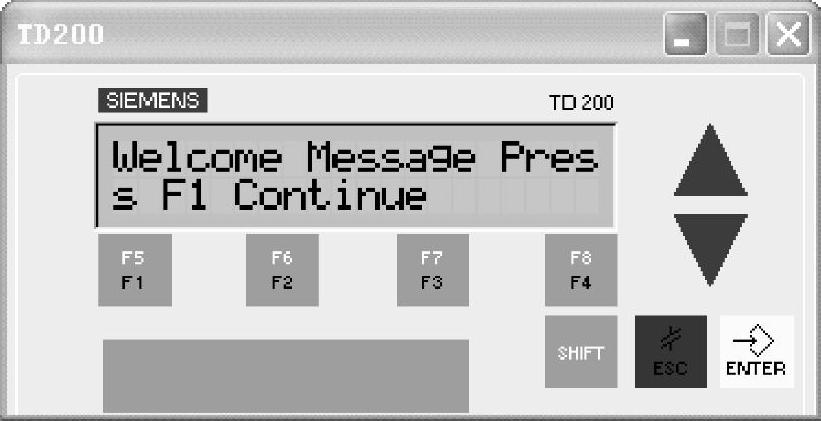

2)程序运行后,在TD200上首先显示欢迎信息“Welcome Message Press F1 Continue”,如图3-44所示。(www.daowen.com)


图3-43 TD200仿真界面


图3-44 程序运行截图1

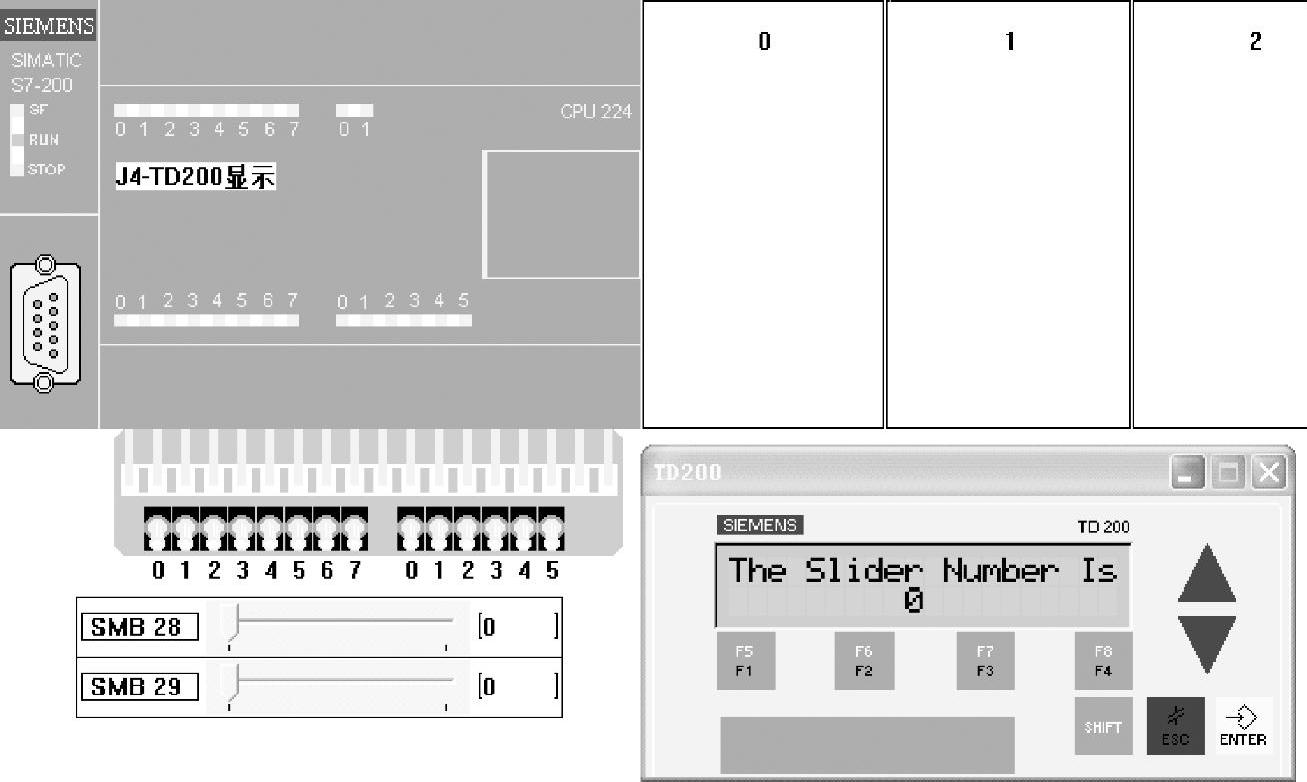

3)按下“F1”键后,显示信息“The Slider Number Is 0”(见图3-45所示)。

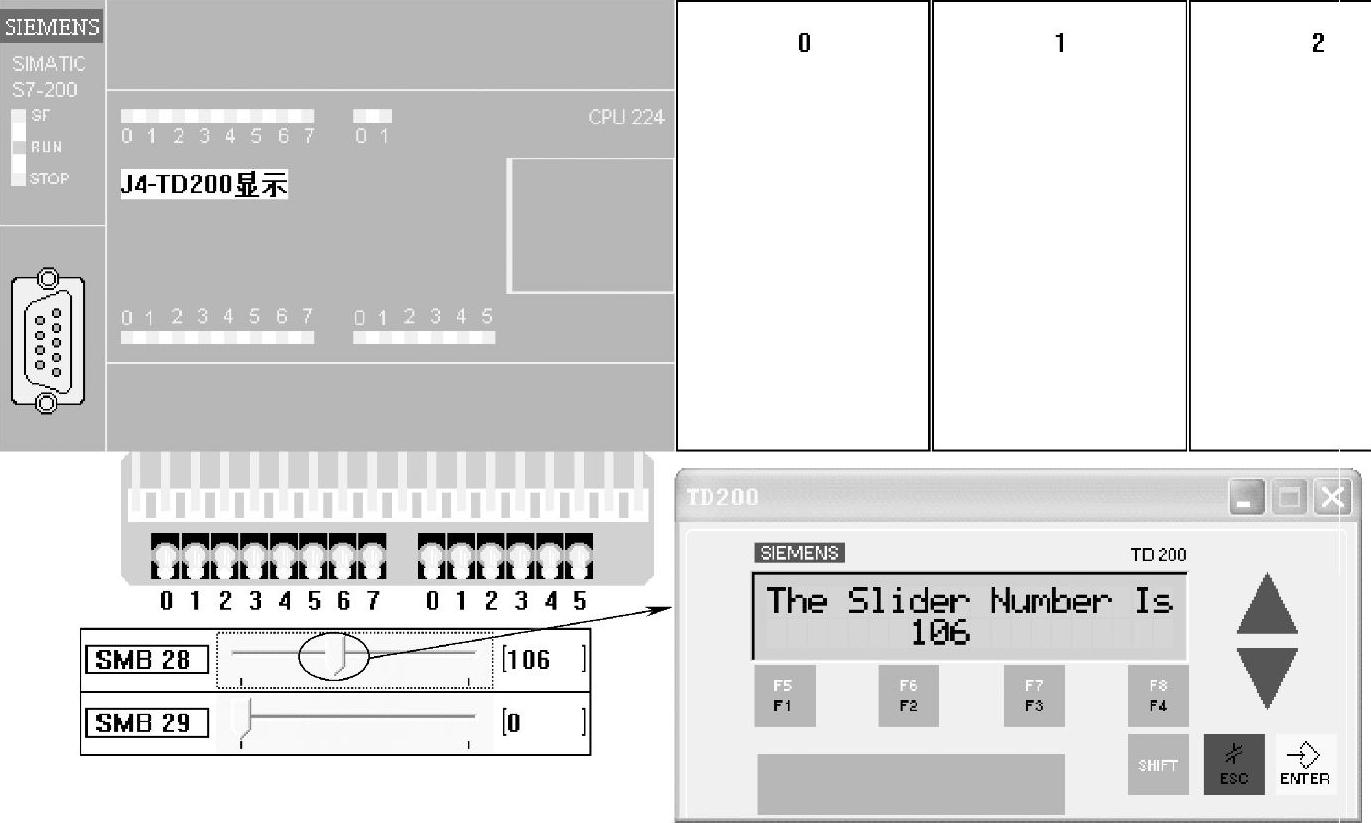

4)移动模拟电位器0的滑动块,可以观察到TD200上显示的数值随滑动块的移动而变化,且和仿真软件界面上显示的数值一致,如图3-46所示。


图3-45 程序运行截图2


图3-46 程序运行截图3
