这里介绍的是juan luis villanueva设计的S7-200 PLC仿真软件(V2.0),原版为西班牙语,目前已经进行汉化(可以通过搜索后进行下载)。
该仿真软件可以仿真大量的S7-200 PLC指令(支持常用的位触点指令、定时器指令、计数器指令、比较指令、逻辑运算指令和大部分的数学运算指令等,但部分指令如顺序控制指令、循环指令、高速计数器指令和通信指令等尚无法支持。
仿真程序提供了数字信号输入开关、两个模拟电位器和LED输出显示,仿真程序同时还支持对TD-200文本显示器的仿真,在实验条件尚不具备的情况下,完全可以作为学习S7-200 PLC的一个辅助工具。
仿真软件界面如图3-1所示。和所有基于Windows的软件一样,仿真软件最上方是菜单,仿真软件的所有功能都有对应的菜单命令;在工件栏中列出了部分常用的命令(如PLC程序加载、启动程序、停止程序、AWL、KOP、DB1和状态观察窗口等)。

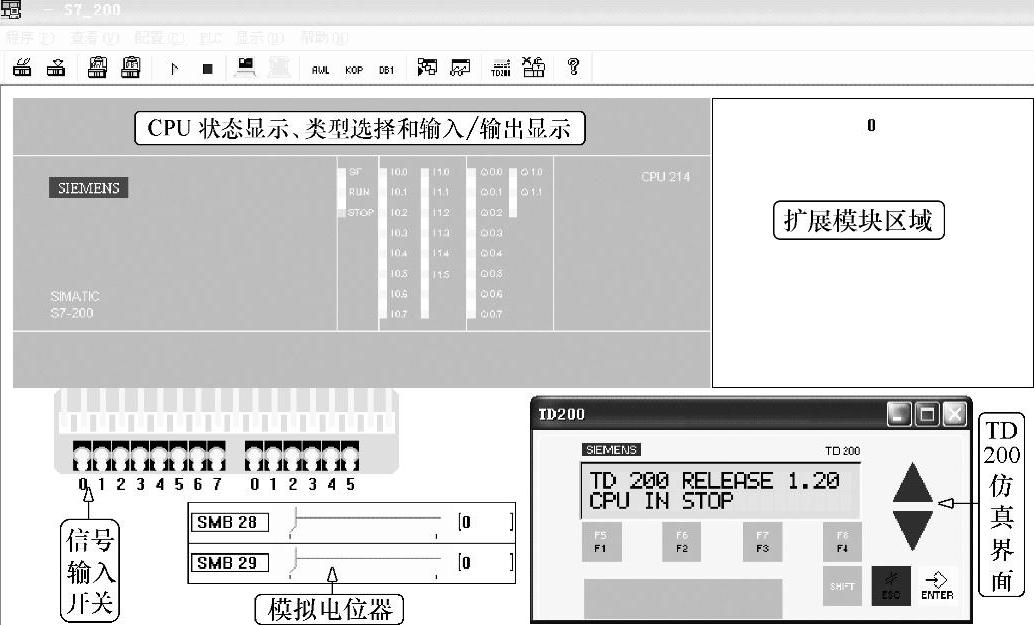

图3-1 仿真软件界面
输入位状态显示:对应的输入端子为1时,相应的LED变为绿色。(www.daowen.com)
输出位状态显示:对应的输出端子为1时,相应的LED变为绿色。
CPU类型选择:点击该区域可以选择仿真所用的CPU类型。
模块扩展区:在空白区域点击,可以加载数字和模拟I/O模块。
信号输入开关:用于提供仿真需要的外部数字量输入信号。
模拟电位器:用于提供0~255连续变化的数字信号。
TD200仿真界面:仿真TD200文本显示器(该版本TD200只具有文本显示功能,不支持数据编辑功能)。
