1.编程任务

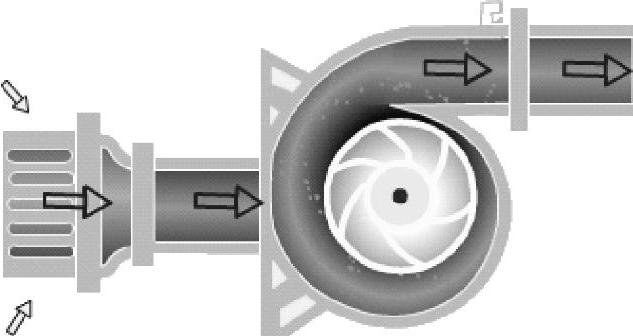

在水产养殖中,经常需要给鱼类补充氧气,最好的办法就是使用“增氧泵”(见图2-52)。适时开动增氧泵给鱼塘水体增加溶氧量,可以改善水质,减少鱼类“浮头”现象。
图2-52 增氧泵示意
以某养殖场的增氧泵控制要求为例:
1)能在手动情况下,进行增氧泵的开机和关机。
2)能在自动情况下,按照设定的时间进行增氧泵时间控制,等时间设定过后,增氧泵中断停机。
2.增氧泵控制的硬件设计

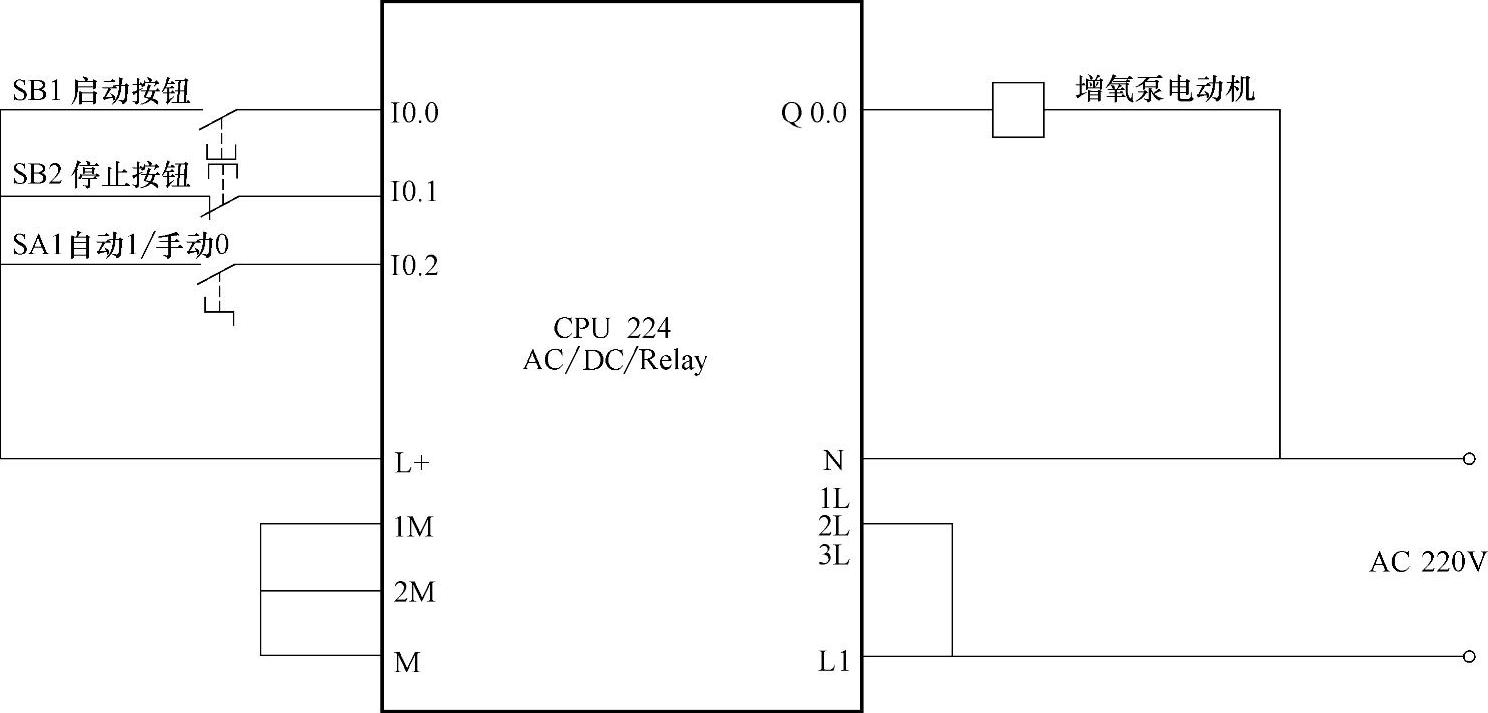

对于增氧泵控制来说,其硬件设计相对简单,如图2-53所示。需要注意的是,在PLC电路控制中,输入和输出基本是分离的,而且由于本电路输入是DC24V信号,而输出是AC220V信号,因此,不能有任何短路现象发生。
(www.daowen.com)
图2-53 增氧泵控制的硬件设计
增氧泵控制的I/O分配见表2-10。
表2-10 增氧泵控制的I/O分配
3.增氧泵控制的软件设计

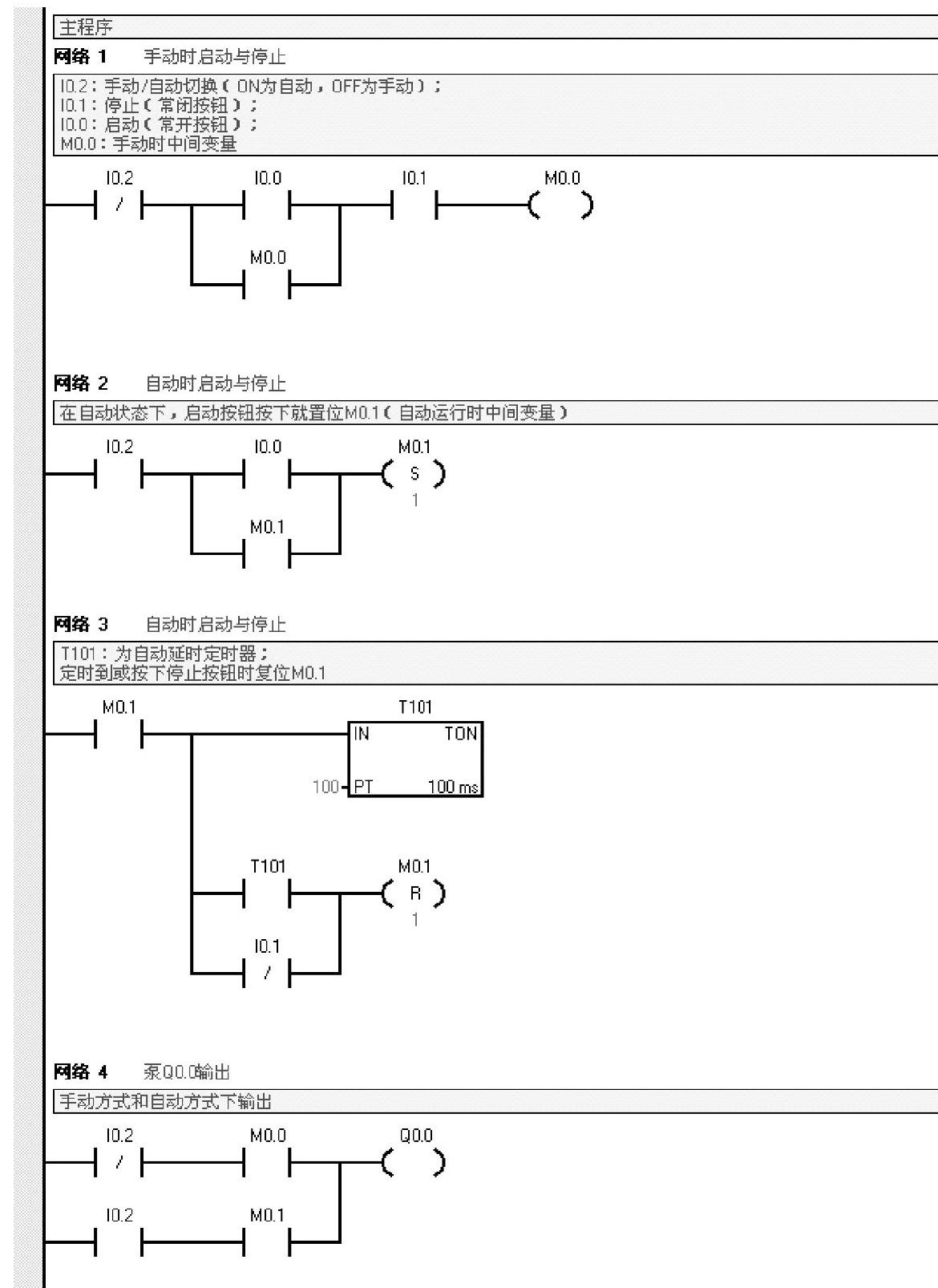

增氧泵的软件设计,主要根据SA1选择开关来进行,分为手动和自动,增氧泵的定时控制主程序如图2-54所示,其中定时器的时间可以根据实际要求进行调整。
图2-54 增氧泵的定时控制主程序
