图2-9所示为V4.0版本编程软件的界面。

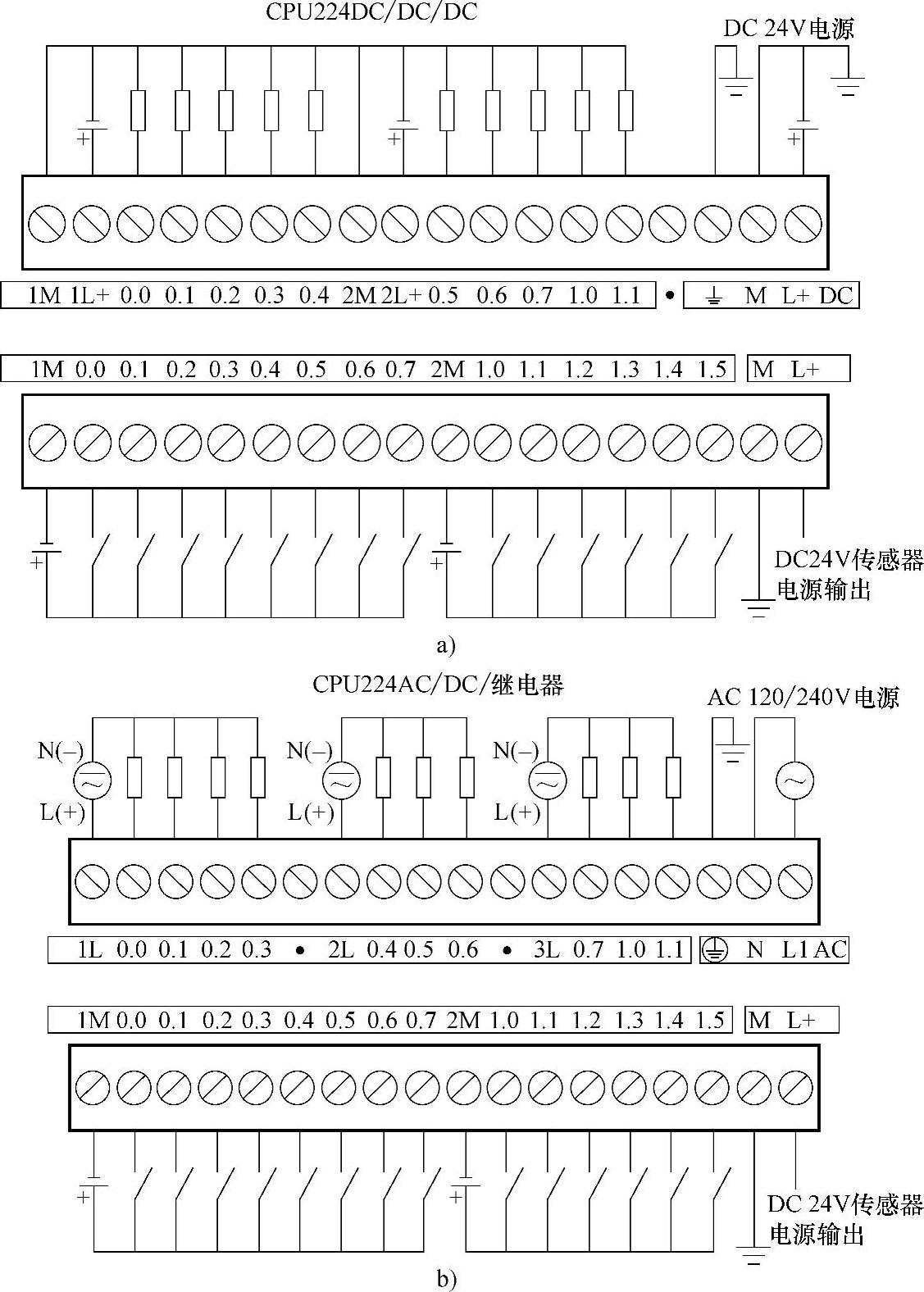

图2-2 S7-200 CPU的接线图

a）晶体管输出 b）继电器输出

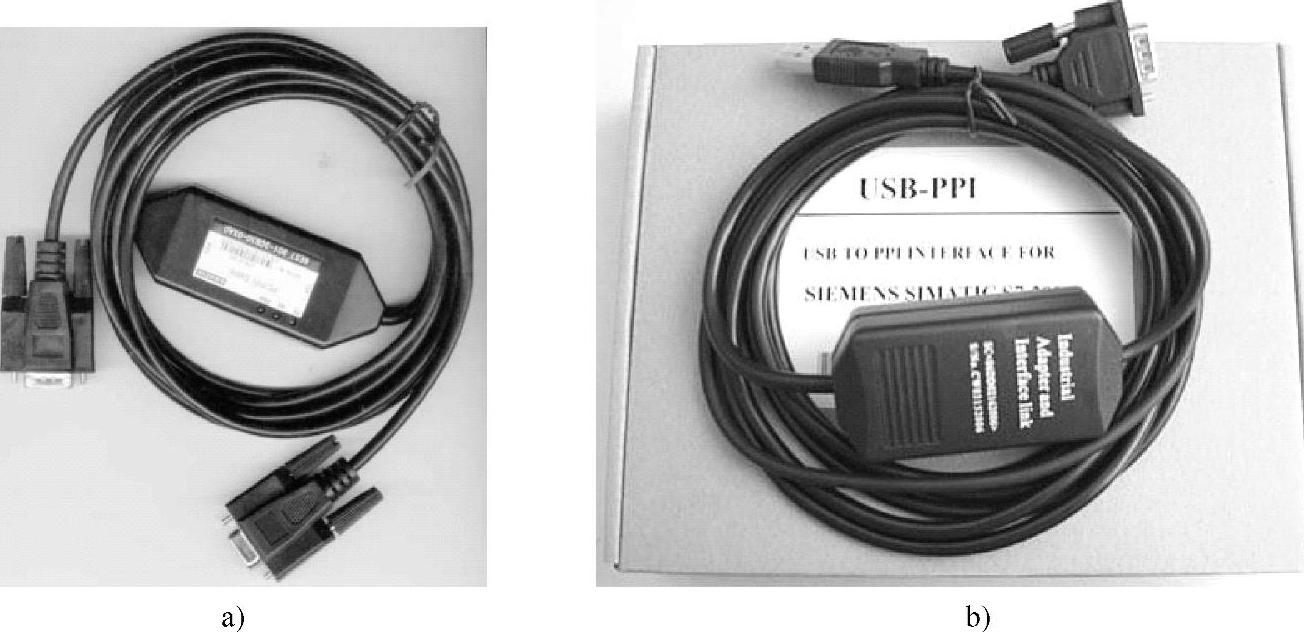

图2-3 编程电缆

a）PC/PPI电缆 b）USB-PPI电缆

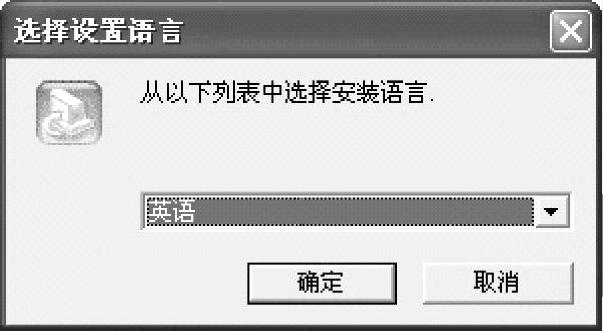

图2-4 选择设置语言

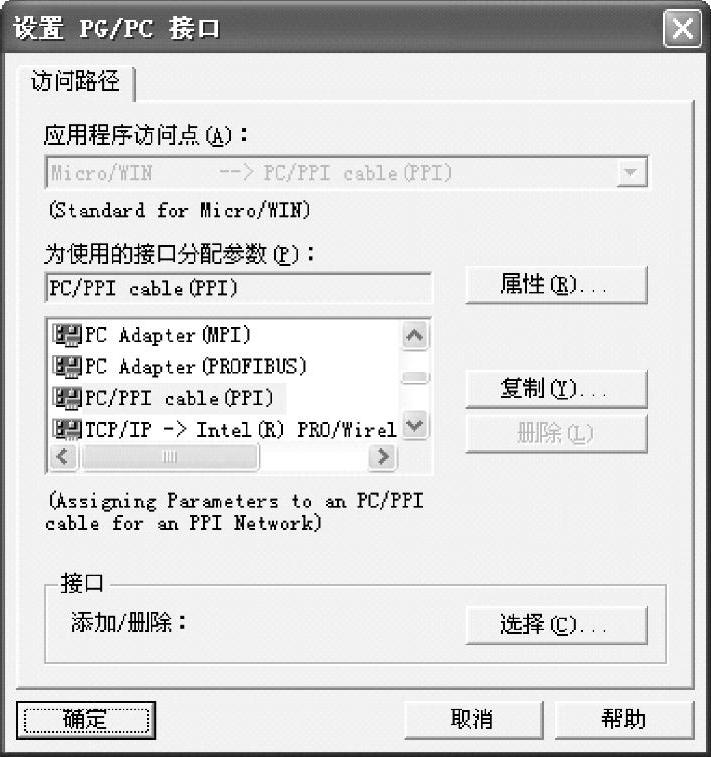

图2-5 设置PG/PC接口

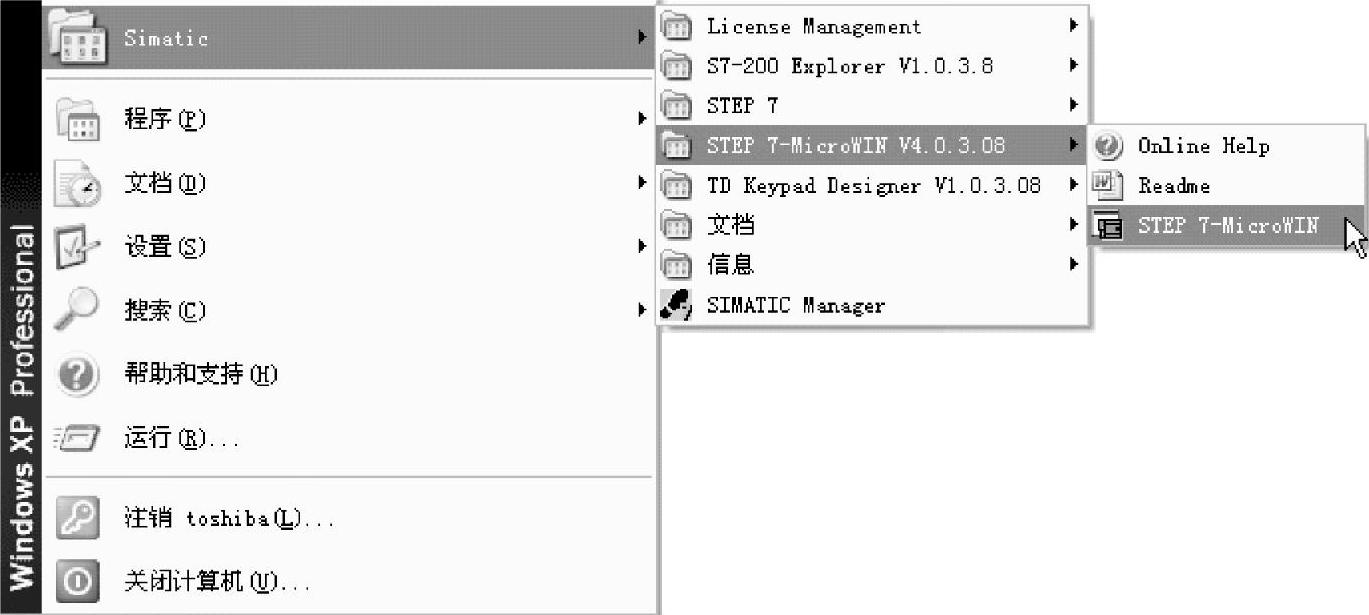

图2-6 快捷方式运行STEP 7-Micro/WIN软件

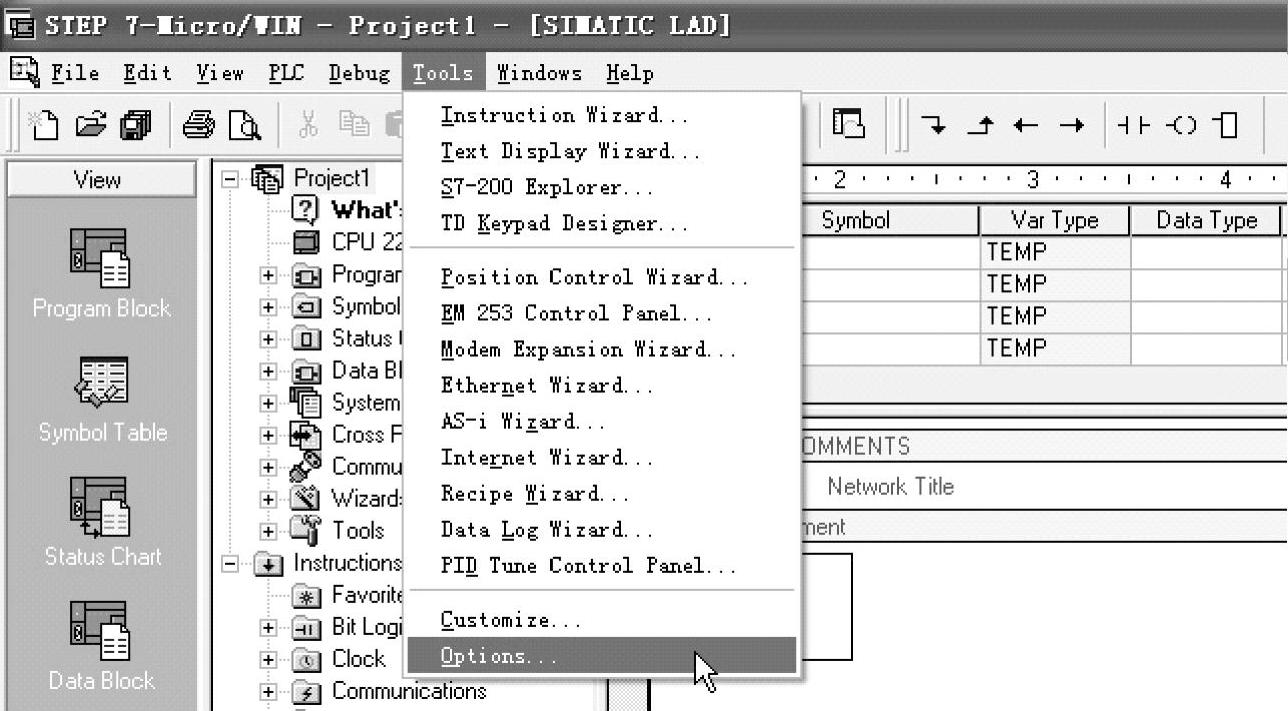

图2-7 菜单Tools→Options选项

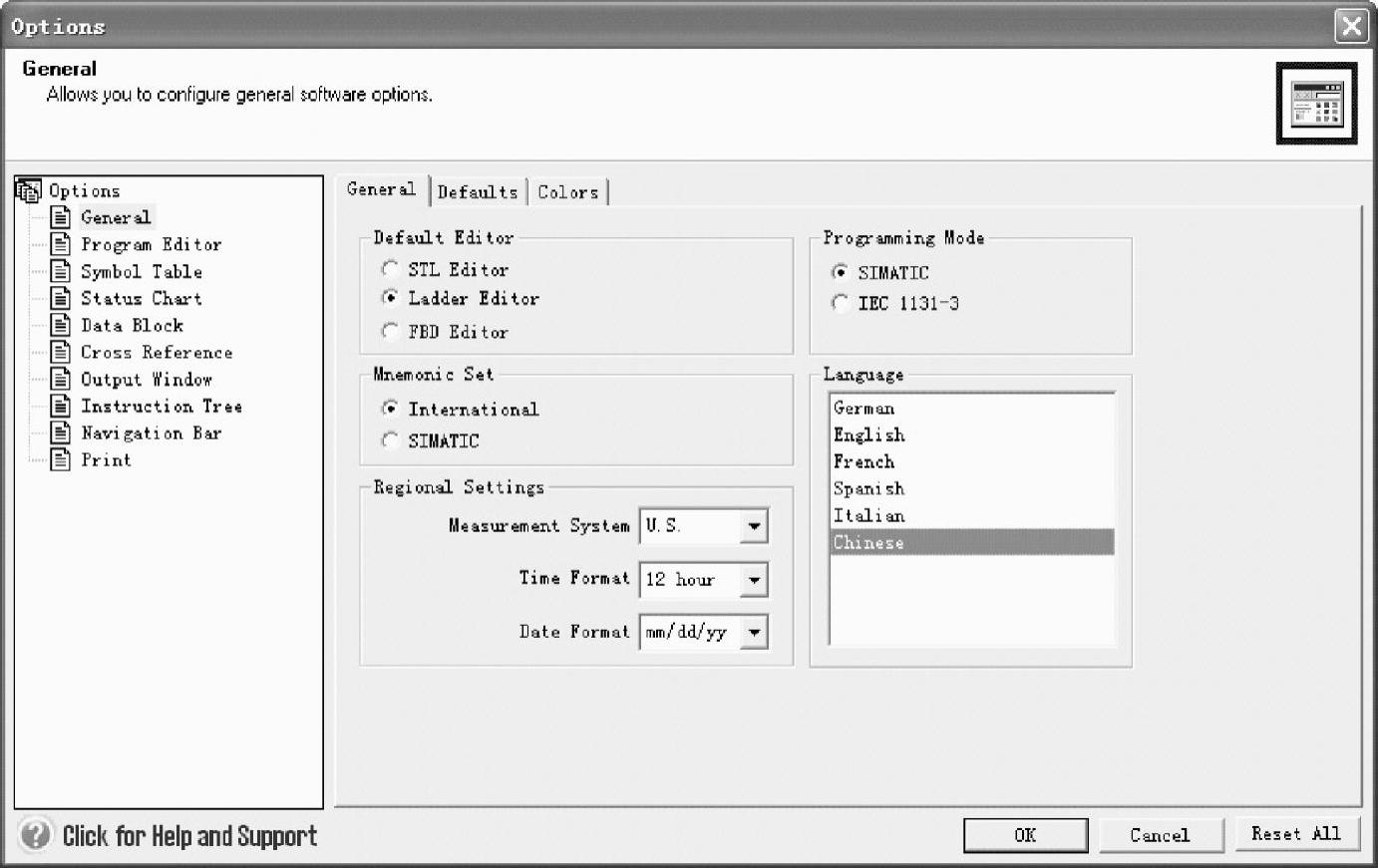

图2-8 中文界面转换语言选择

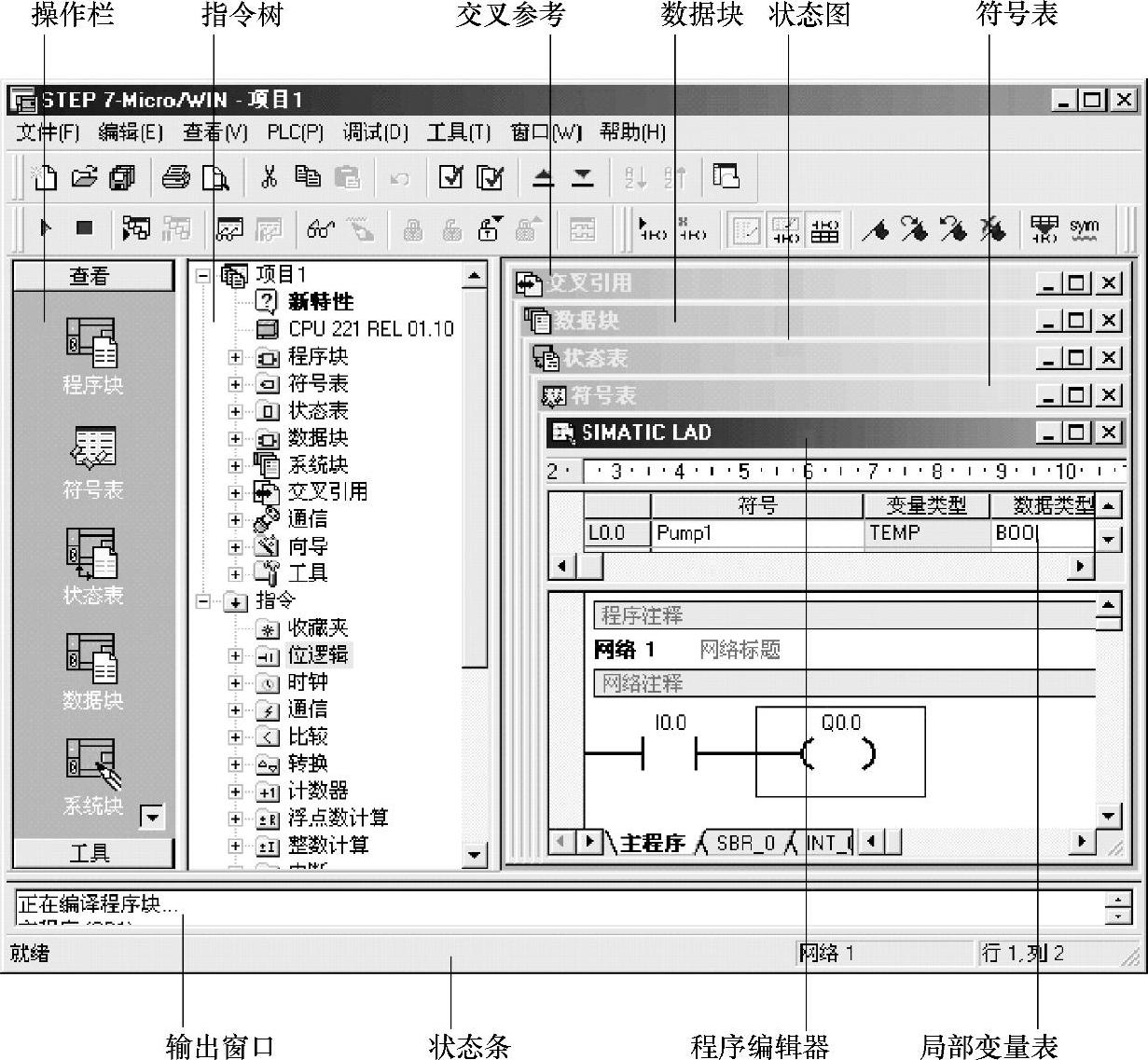

图2-9 编程软件界面

1.操作栏

显示编程特性的按钮控制群组：

“视图”——选择该类别，为程序块、符号表、状态图、数据块、系统块、交叉参考及通信显示按钮控制。

“工具”——选择该类别，显示指令向导、文本显示向导、位置控制向导、EM 253控制面板和调制解调器扩展向导的按钮控制。

当操作栏包含的对象因为当前窗口大小无法显示时，操作栏显示滚动按钮，使用户能向上或向下移动至其他对象。

2.指令树(www.daowen.com)

提供所有项目对象和为当前程序编辑器（LAD、FBD或STL）提供的所有指令的树型视图。

用户可以用鼠标右键点击树中“项目”部分的文件夹，插入附加程序组织单元（POU）；也可以用鼠标右键点击单个“POU”，打开、删除、编辑其属性表，用密码保护或重命名子程序及中断例行程序。

用户还可以用鼠标右键点击树中“指令”部分的一个文件夹或单个指令，以便隐藏整个树。一旦打开指令文件夹，就可以拖放单个指令或双击，按照需要自动将所选指令插入程序编辑器窗口中的光标位置。当然用户还可以将指令拖放在“偏好”文件夹中，排列经常使用的指令。

3.交叉参考

允许检视程序的交叉参考和组件使用信息。

4.数据块

允许显示和编辑数据块内容。

5.状态图

窗口允许将程序输入、输出或变量置入图表中，以便追踪其状态。用户可以建立多个状态图，以便从程序的不同部分检视组件。每个状态图在状态图窗口中有自己的标签。

6.符号表/全局变量表窗口

允许分配和编辑全局符号（即可在任何POU中使用的符号值，不只是建立符号的POU）。用户可以建立多个符号表，也可在项目中增加一个S7-200系统符号预定义表。

7.输出窗口

在编译程序时提供信息。当输出窗口列出程序错误时，可双击错误信息，会在程序编辑器窗口中显示适当的网络。当编译程序或指令库时，提供信息。当输出窗口列出程序错误时，这时可以双击错误信息，会在程序编辑器窗口中显示适当的网络。

8.状态条

提供在STEP 7-Micro/WIN中操作时的操作状态信息。

9.程序编辑器窗口

包含用于该项目的编辑器（LAD、FBD或STL）的局部变量表和程序视图。如果需要，可以拖动分割条，扩展程序视图，并覆盖局部变量表。当在主程序一节（OB1）之外建立子程序或中断例行程序时，标记出现在程序编辑器窗口的底部。可点击该标记，在子程序、中断和OB1之间移动。

10.局部变量表

包含对局部变量所作的赋值（即子程序和中断例行程序使用的变量）。在局部变量表中建立的变量使用暂时内存；地址赋值由系统处理；变量的使用仅限于建立此变量的POU。

11.菜单条

允许使用鼠标或键击执行操作。用户可以定制“工具”菜单，在该菜单中增加自己的工具。

12.工具条

为最常用的STEP 7-Micro/WIN操作提供便利的鼠标访问。用户可以定制每个工具条的内容和外观。
