RWRFWS1.0基本功能模块简介

时间:2023-06-29 理论教育 版权反馈
【摘要】:图6.13区域水资源可持续利用预警系统的主界面图RFREWS1.0的基本功能模块主要有:水资源实时监测管理模块:主要进行水文水资源要素 的实时监测数据记录及管理,并对数据进行修改和打印等操作。监测预警管理的用户界面如图6.20~图6.24所示。图6.14区域水资源实时监测示意图图6.15传感器数据采集模块图图6.16区域水资源实时监测串行口通讯参数设置表预警分析模块:主要进行预警指标的选择和处理、警限的确定和警度的预报,并能生成预警报告。

RWRFWS1.0基本功能模块简介

区域水资源可持续利用预警系统的软件支持环境包括开发工具软件、操作系统软件和为适应本系统专门制作的软件。开发工具选择以面向对象的技术的Power Builder作为主要的前端开发工具,数据库为Visual FoxPro。操作系统软件选择 WindowsNT。RFREWS1.0的主控界面如图6.13所示。

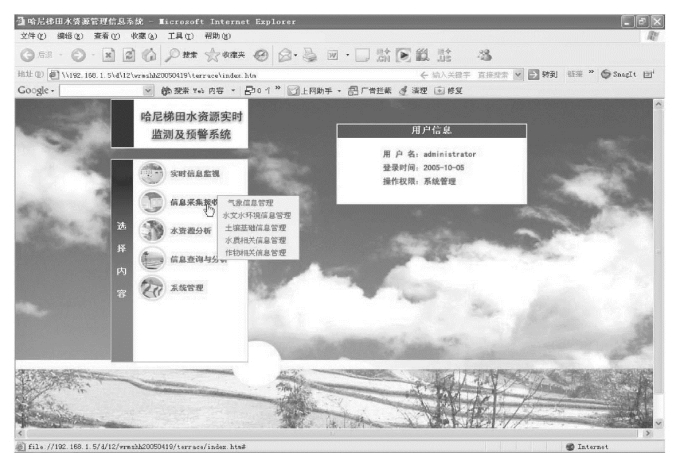

图6.13 区域水资源可持续利用预警系统的主界面图

RFREWS1.0的基本功能模块主要有:

(1)水资源实时监测管理模块:主要进行水文水资源要素 (降雨、蒸发、土壤墒情、地温、水位、流量、BOD、DO)的实时监测数据记录及管理,并对数据进行修改和打印等操作。水资源实时监测示意图、用户界面如图6.14~图6.16所示。

(2)数据库管理器:主要进行数据库的核心——表 {Table}的管理,它能够动态获取本地和远程数据库,动态生成相应菜单,并对表进行浏览、修改、更名、打印和重建索引等操作。数据库管理的用户界面如图6.17~图6.19所示。

(3)监测预警管理子系统:主要进行系统指标和预警指标的采集、查询、浏览和修改,同时能对指标所在的数据库进行浏览和修改,并能生成相应的数据库,进行指标数据的录入和修改,而且还能启动数据桌面。监测预警管理的用户界面如图6.20~图6.24所示。

(4)报表管理器:主要生成、预览和打印各种报表,比如:指标报表、文本报表和预警报表,并提供多种报表格式,能启动报表工具,其中预警系统的快速报表用户界面如图

6.21~图6.22所示。

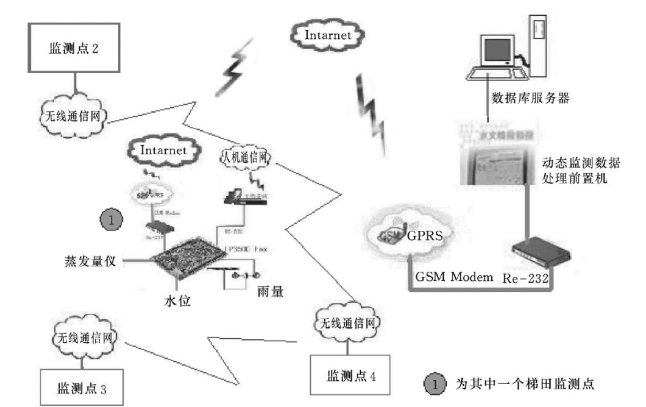

图6.14 区域水资源实时监测示意图

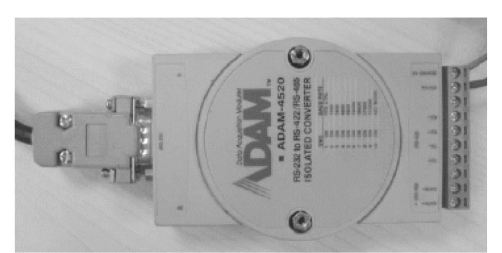

图6.15 传感器数据采集模块图

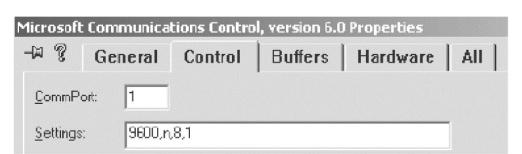

图6.16 区域水资源实时监测串行口通讯参数设置表

(5)预警分析模块:主要进行预警指标的选择和处理、警限的确定和警度的预报,并能生成预警报告。(www.daowen.com)

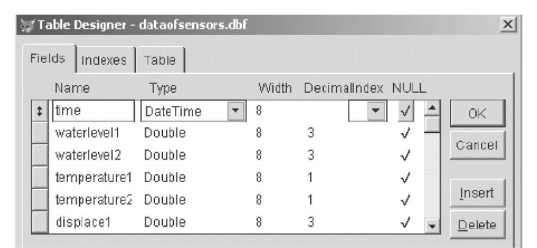

图6.17 水资源要素实时监测数据属性表

图6.18 水资源要素远程监控系统界面

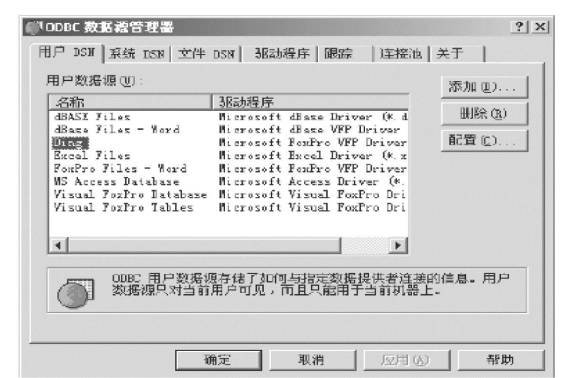

图6.19 VFP型数据源管理器界面

图6.20 土壤墒情预警子系统界面图

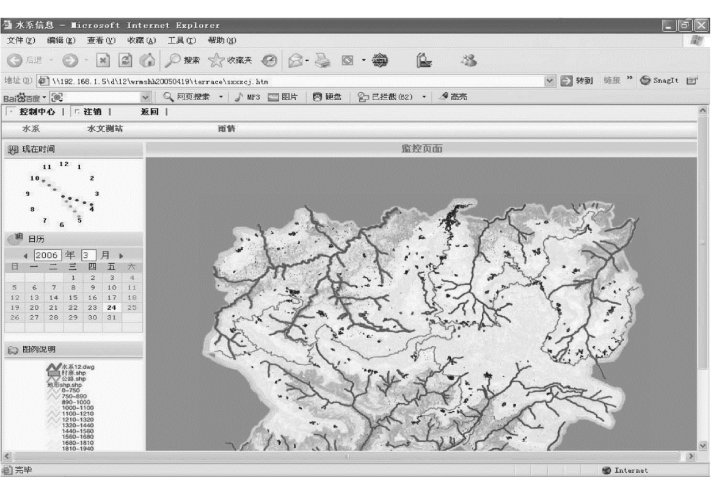

图6.21 区域水系监测预警子系统监控界面图

图6.22 区域气象要素监测预警子系统监控界面图

图6.23 区域水资源预警示意图

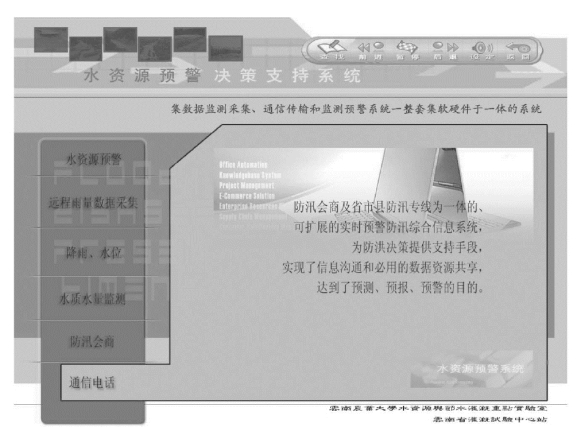

图6.24 区域水资源预警决策支持系统
