1.冷却的类型

传统意义上的机床冷却系统一般是指刀具及工件加工部位的冷却。数控机床是用于高速、高精度加工的高效、自动化加工设备，它对切削速度、加工精度的要求比普通机床更高。因此，不仅需要有高压、大流量的冷却系统，高速加工机床还需要通过刀具中心内冷等措施，进一步提高冷却性能。

现代数控机床的冷却系统不仅包括了传统的刀具与工件加工部位的冷却，而且还包括主传动系统的电主轴、高速主轴单元等高速传动部件的强制水冷系统。在高精度机床上，还甚至需要对机床床身、滚珠丝杠进行图8.4-1所示的恒温和强制冷却控制，以减小热变形，其冷却的含义更广、要求更高。床身的恒温控制系统结构与空调类似，它需要利用制冷剂进行制冷；滚珠丝杠则一般通过恒温冷却油进行冷却和润滑。

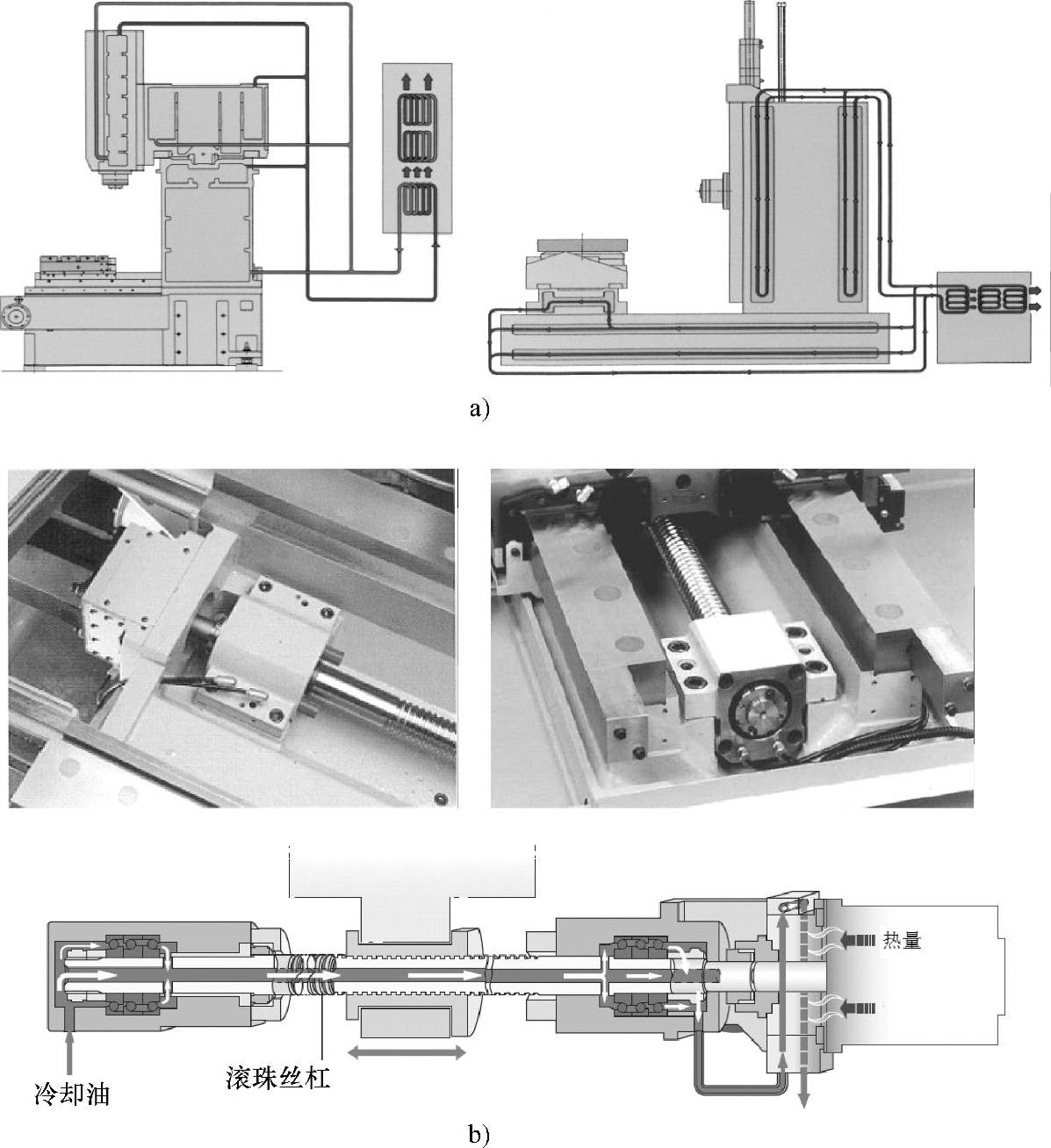

图8.4-1 恒温控制系统

a）机床床身冷却 b）滚珠丝杠冷却

2.系统组成

数控机床的刀具冷却系统一般由图8.4-2所示的水箱、水泵及过滤装置、液位指示、滤油器等部件组成。

水泵是冷却系统的基本部件，它可为冷却系统提供一定流量和压力的冷却水。过滤器通常用于铁屑过滤，常用的有磁性分离器、滤网过滤和滤纸过滤3种，磁性分离器的结构简单、使用成本低，但它只能分离磁性铁屑；滤网过滤可以过滤所有材料的切屑，但对小粒度切屑、油污的过滤效果较差；滤纸过滤可以去除所有杂质和油污，其过滤效果好，故高精度机床需要采用滤纸过滤。用于冷却水中往往含义润滑油等油污，因此，精密加工机床有时还需要增加滤油器。此外，为了防止冷却系统缺水、压力不足，系统还需要安装相应的液位检测、压力检测等控制器件。(www.daowen.com)

3.冷却系统典例

图8.4-3所示为某立式加工中心的冷却系统原理图。该设计有刀具冷却、床身冲洗和手动喷枪三路冷却。

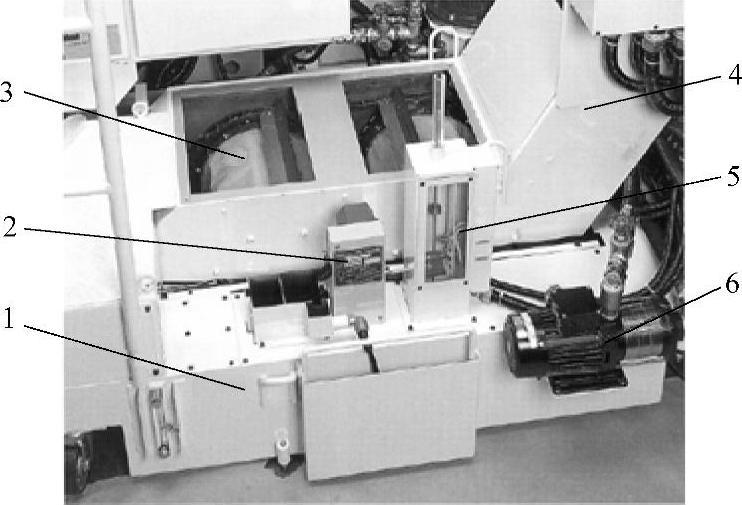

图8.4-2 冷却系统的组成

1—水箱 2—滤油器 3—过滤纸 4—排屑器 5—液位指示 6—水泵

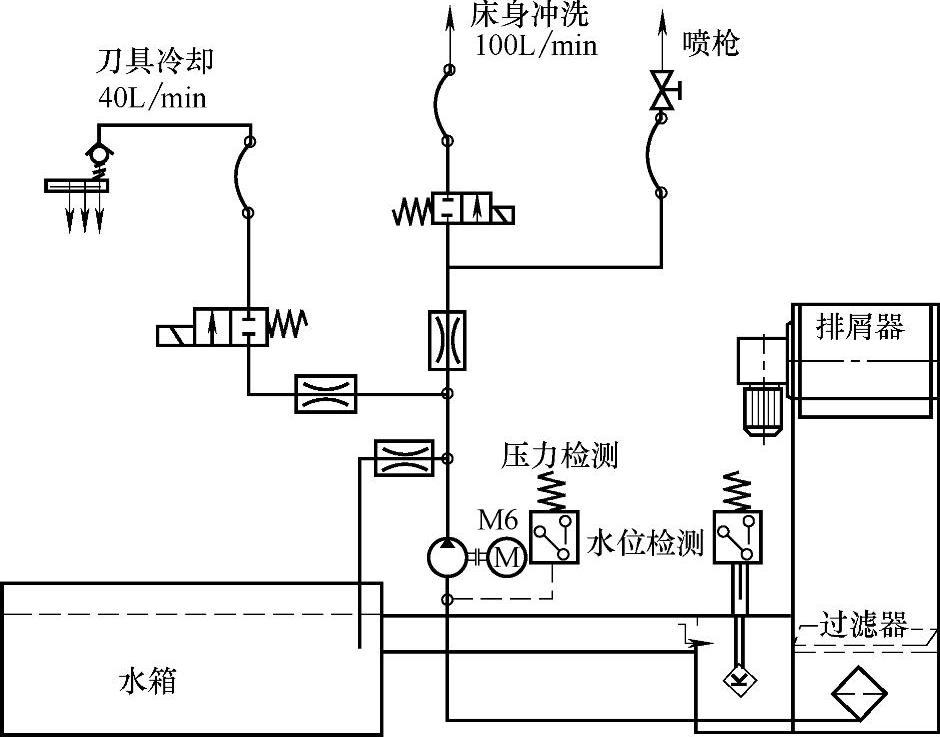

图8.4-3 冷却系统原理图

该冷却系统的刀具冷却、床身冲洗各采用了1只二位二通电磁阀进行独立控制，并可进行流量的分别调节；手动喷枪使用的手动阀。系统安装有水位检测、压力检测和过滤装置，当冷却水不足、压力下降时可通过电气控制系统发出报警。
