1.典型用途

卧式加工中心是在卧式数控镗铣床基础上发展起来的一种高效、自动化机床，它可以一次装夹，完成多工序加工，实现工序的集中和工艺的复合；机床一般配有高精度的数控转台，其功能更强、适用范围更广，因此，适合结构复杂、工序众多、精度要求高的箱体、模具和大型泵体、阀体等零件的高效加工。

卧式加工中心的结构对称性好、热变形小，运动部件重量轻，机床的快速移动速度、主轴转速、定位精度等指标比卧式数控镗铣床高，故可用于轻合金零件的高速、高精度加工。但是，由于大部分卧式加工中心采用了直线滚动导轨、高速主轴等高速、高效传动部件，机床在刚性、工作台承载能力等方面和卧式镗铣床存在一定差距，因此，不宜用于大型、重型零件的加工。

卧式加工中心的典型加工零件如图6.2-17a所示，五轴加工中心还可用于6.2-17b所示的泵体、叶轮等复杂零件的加工。

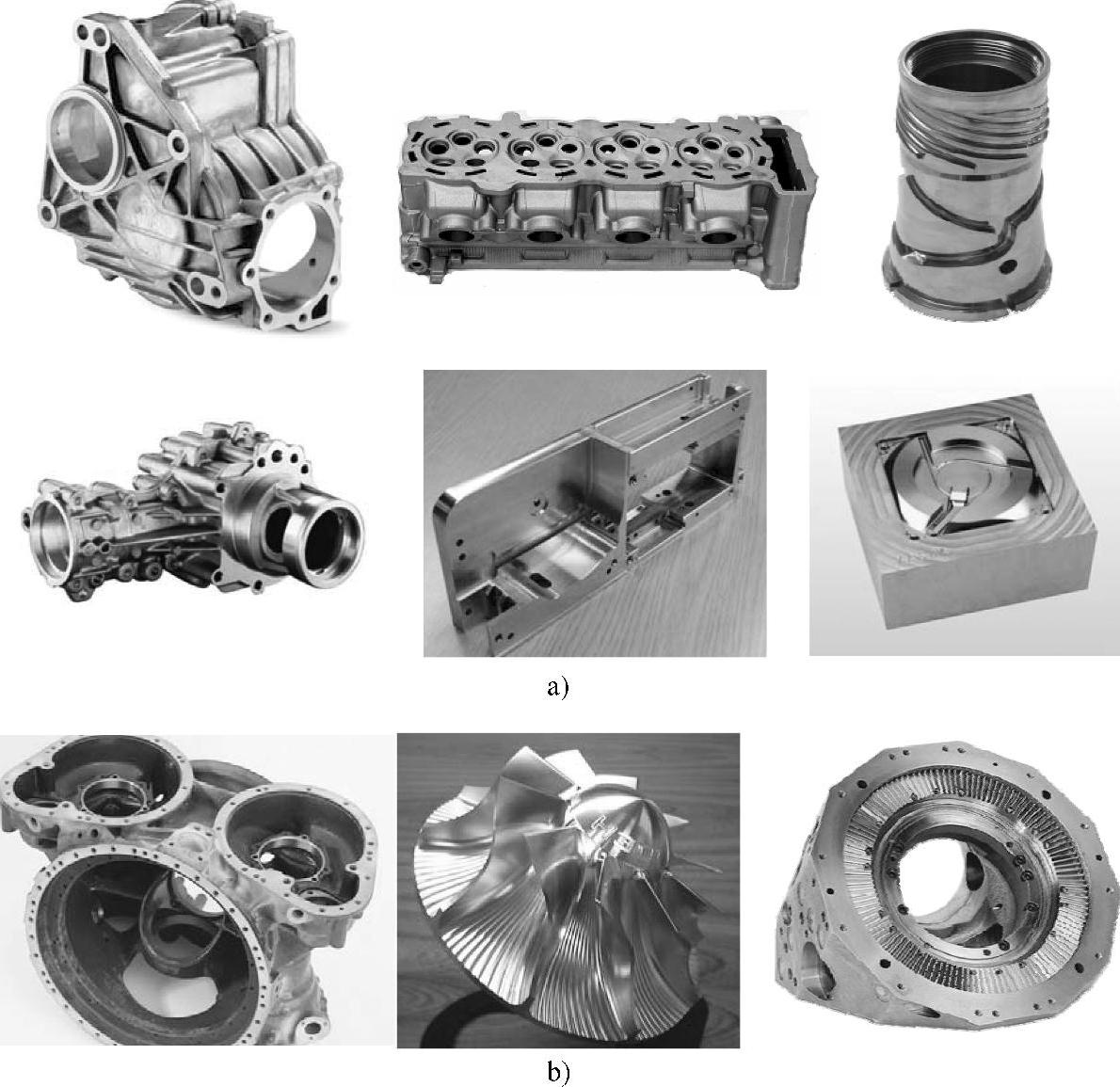

图6.2-17 卧式加工中心的主要用途

a）典型加工 b）五轴加工

2.主要技术参数

卧式加工中心的产品说明书或样本对机床规格的一般描述见表6.2-1和表6.2-2，其基本参数和含义和卧式数控镗铣床相同，可参见前述。

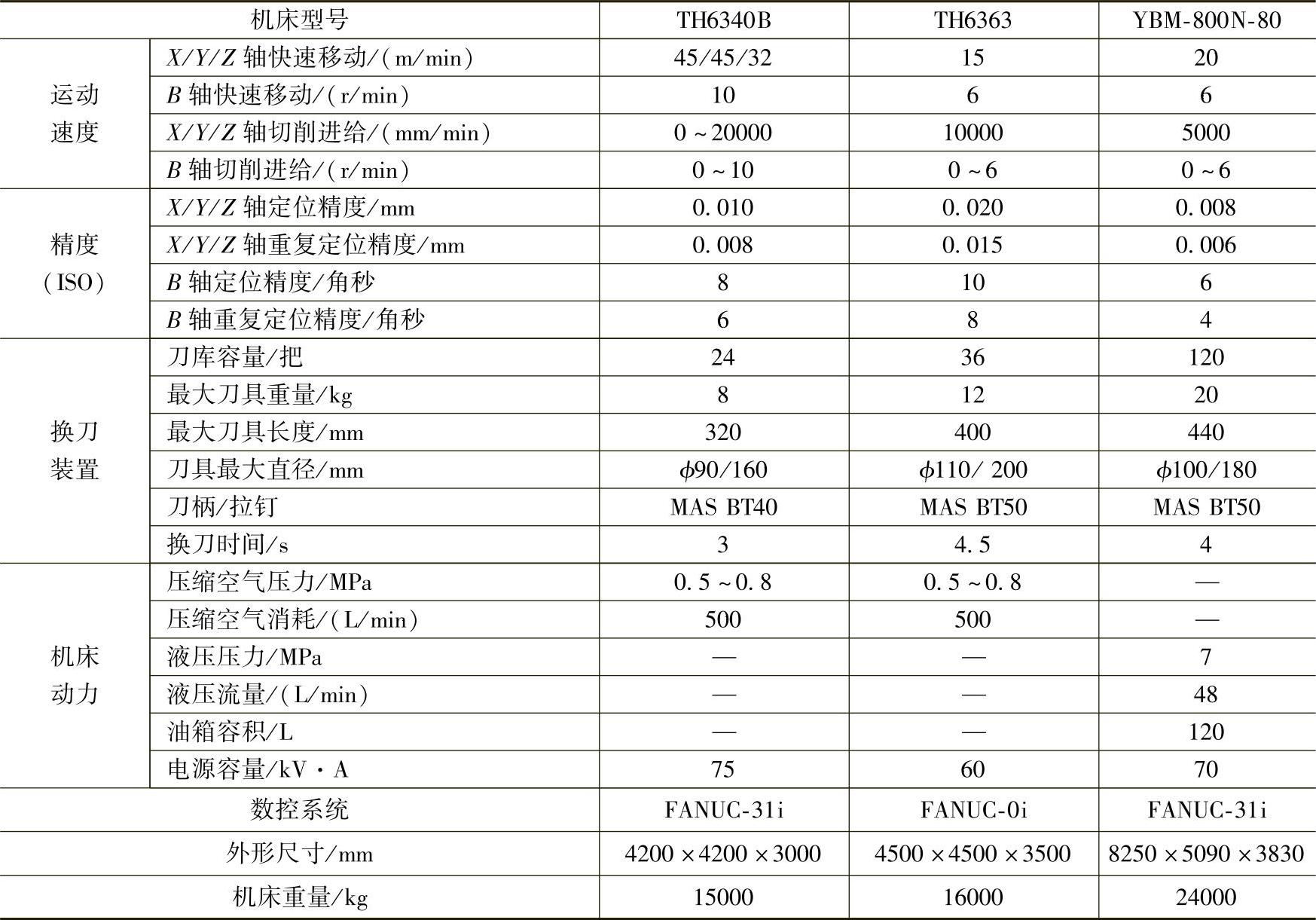

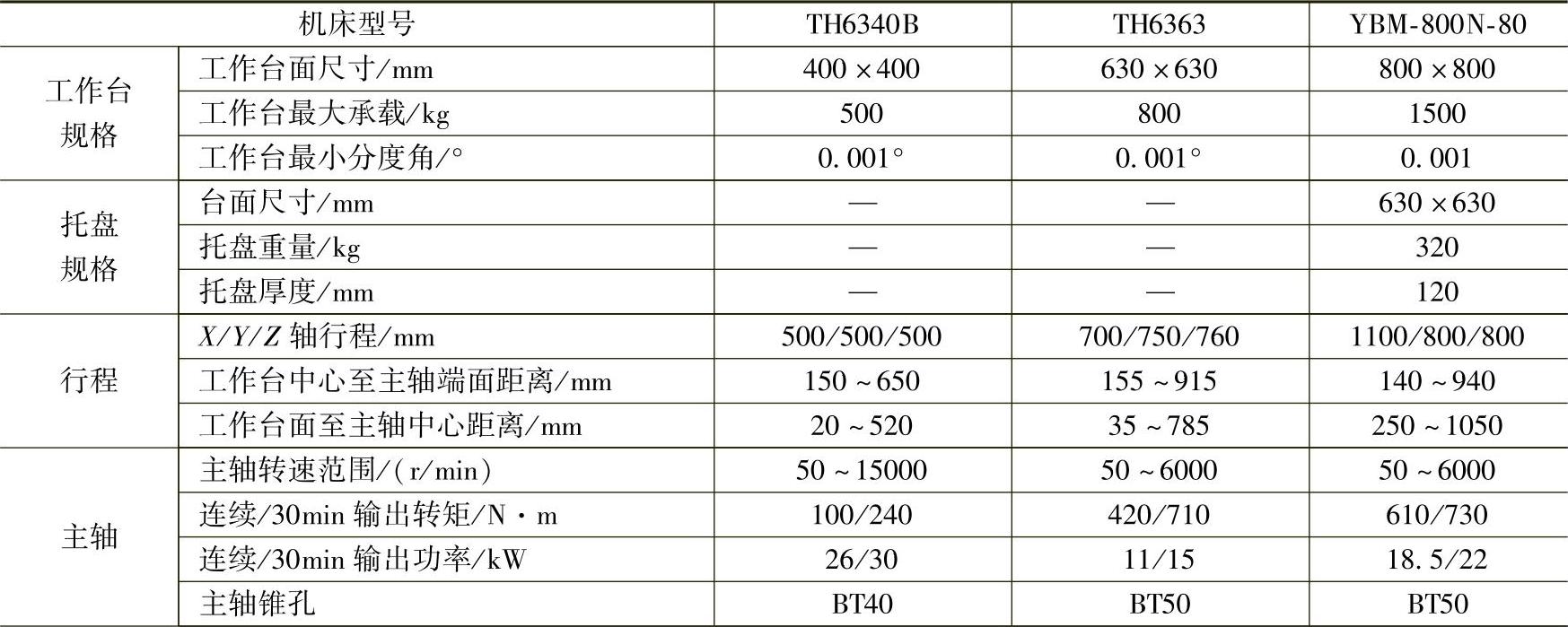

表6.2-1 卧式加工中心产品规格表

（续）

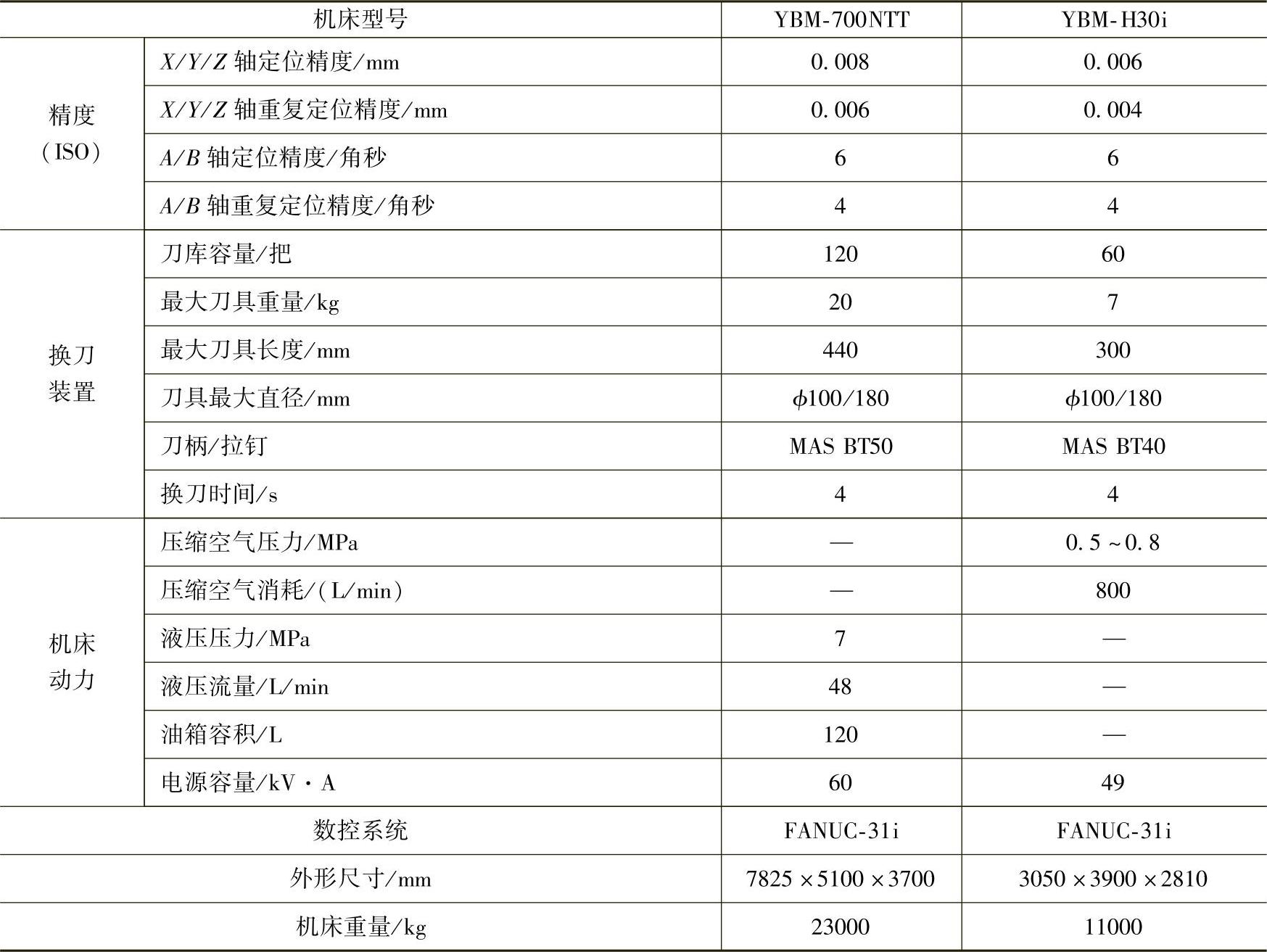

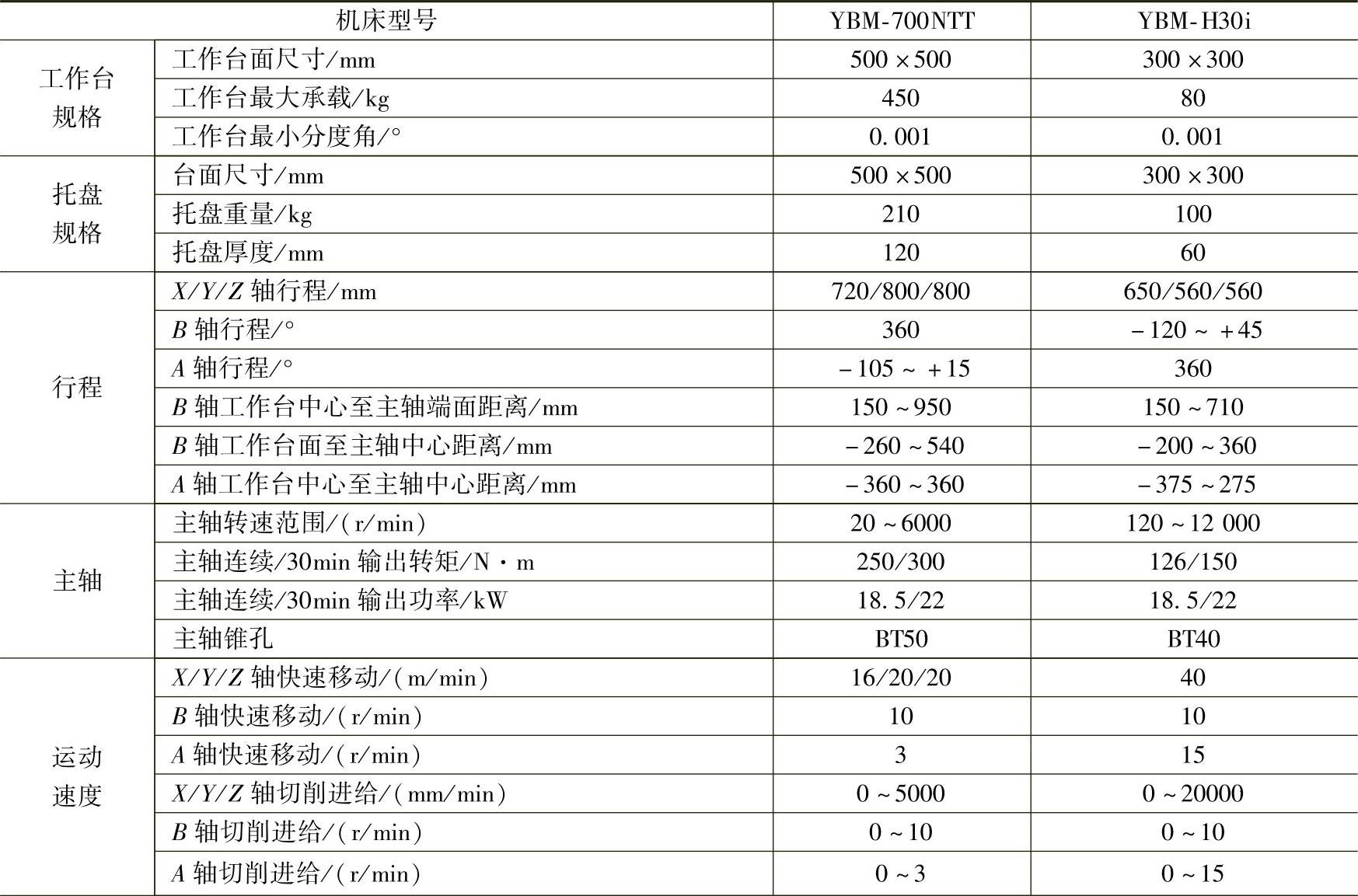

表6.2-2 五轴卧式加工中心产品规格表

(www.daowen.com)

（续）

（1）型号

国产卧式加工中心的型号一般不按GB/T 15375标准、以镗轴直径作为主参数命名，而是以回转工作台的规格作为主参数，如TH6340B、TH6363分别代表其回转工作台规格为400×400和630×630等。表中的TH6340B属于高速、高精度加工机床，在结构上有重大改进，因此，型号中后缀有改进设计代号B。

（2）自动换刀装置

自动换刀是加工中心和数控镗铣床的主要区别，参数中的刀库容量、刀具最大尺寸和重量、刀柄规格等参数间接反映了机床切削加工能力，换刀时间既体现了机床效率和性能水平，是卧式加工中心的重要技术参数。

（3）工作台自动交换装置

工作台自动交换的机床，工件需要安装在托盘上，因此，需要标明托盘的台面尺寸、重量和厚度等。

（4）行程

四轴以下机床的行程参数与卧式数控镗铣床相同，但五轴加工机床需要标明A、B轴的行程范围。如表中A轴摆动、B轴回转的YBM-700NTT，其加工范围如图6.2-18a所示；而B轴摆动、A轴回转的H30i，其加工范围则如图6.2-18b所示。

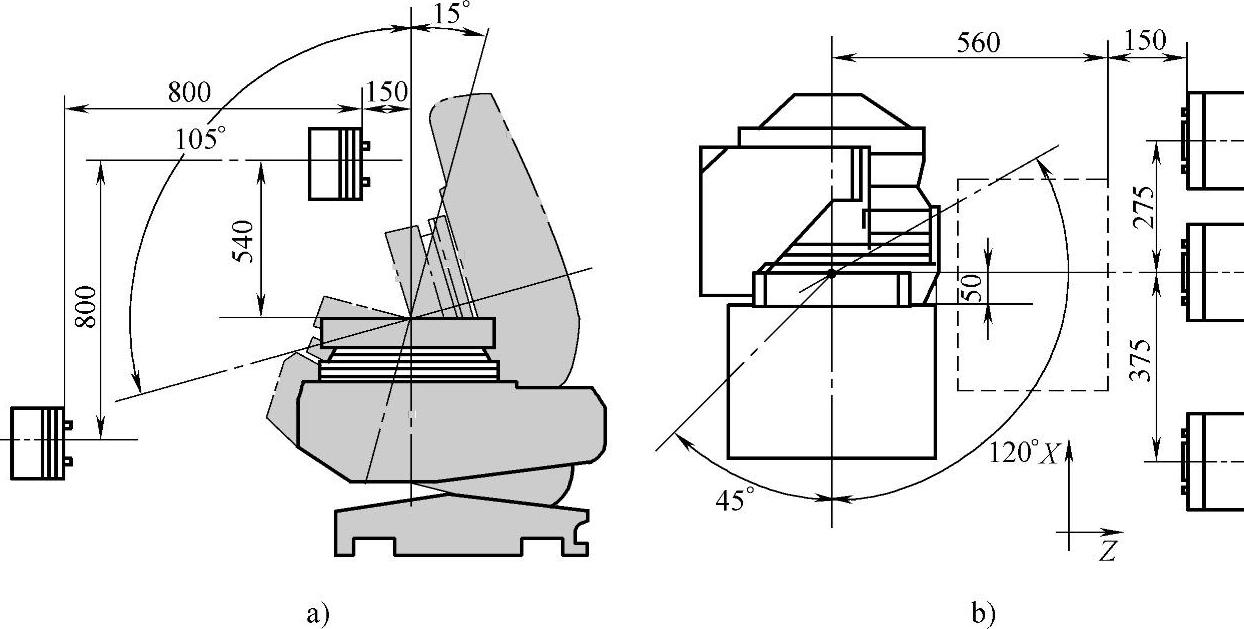

图6.2-18 五轴加工范围的表示

a）A摆动/B回转 b）B摆动/A回转
