卧式数控镗铣床的产品说明书或样本对机床规格的一般描述见表6.1-1。

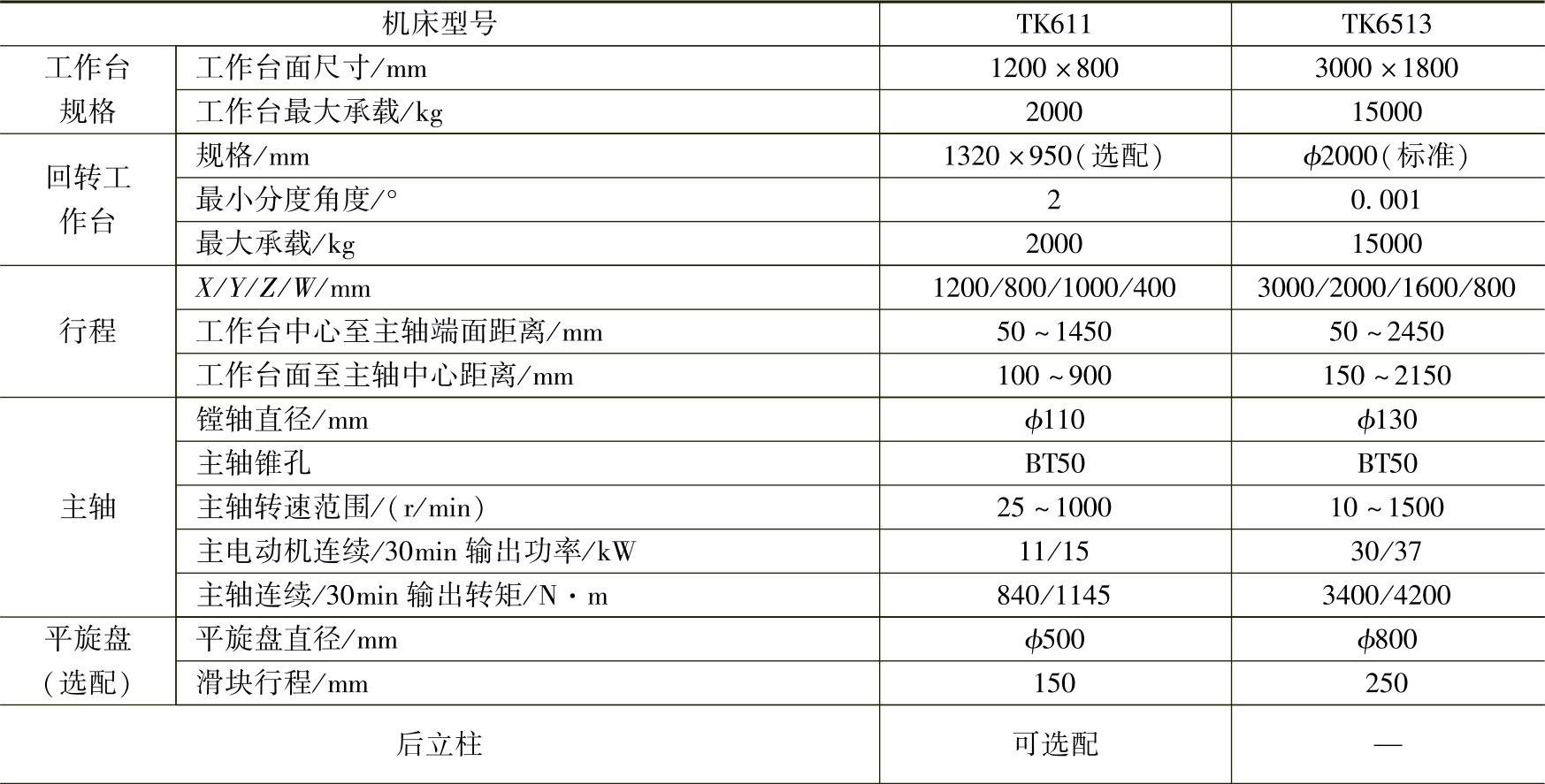

表6.1-1 卧式数控镗铣床产品规格表

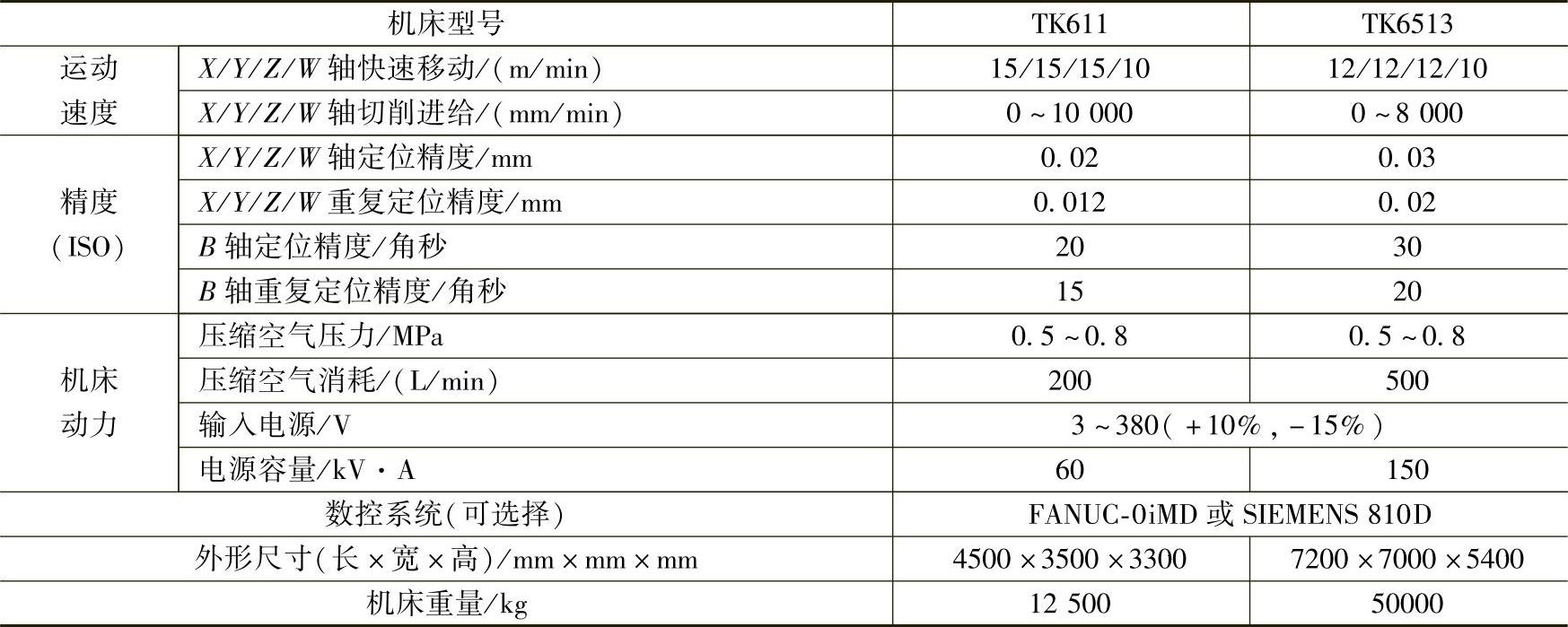

（续）

（1）机床型号

机床型号代表了机床的类别、结构特征和主参数，它由机床生产厂家命名。由于卧式镗铣床的结构和用途类似于卧式镗床，因此，按GB/T 15375标准通常将其归至镗床类（T类）的T6组，故国产的卧式数控镗铣床型号一般为TK6∗∗∗，而卧式加工中心则为TH6∗∗∗等。

卧式镗床的主参数应为镗轴直径，因此，TK6111代表镗轴直径为ϕ110mm的卧式数控镗床；而TK6513的镗轴直径为ϕ130mm的刨台式数控镗铣床等。但由于种种原因，国内机床的型号命名尚不规范，如TK6111有时直接以TK611命名等，类别代号TK也有机床生产厂家自行定义的情况。

（2）工作台规格

工作台规格包括机床安装工件的定位面基本尺寸和最大工件重量等，工件的实际尺寸可稍大于台面，但可能影响实际行程。

（3）行程

行程代表了机床各方向的运动距离，卧式镗铣床的实际加工范围一般如图6.1-8所示，需要注意的是：卧式数控镗铣床的Y、Z轴可能存在运动干涉区，在这一范围内不能进行任何运动（禁区）。

机床参数中的X/Y行程是指刀具中心的最大移动距离，进行孔加工时，它是机床能够加工的最大孔距；其中，Y轴行程一般还需要通过“工作台面至主轴中心的距离”参数，来表明其实际运动范围。

卧式数控镗铣床的Z轴一般是工作台或立柱的轴向运动轴，镗杆的伸缩运动通常为W轴，机床的轴向总行程为两者之和。为了表示轴向实际运动范围，技术参数中同样要给出工作台中心至主轴端面的距离或工作台侧面至主轴端面的距离两个参数之一。

（4）主轴(www.daowen.com)

主轴参数是用来衡量机床切削加工能力的指标。参数中的主轴转速范围、输出转矩是指机床经过主传动系统变速后的主轴实际转速，而不是主电动机转速。如机床所配套的主轴驱动系统允许短时间过载工作，主轴功率和输出转矩栏需要标明允许过载运行的功率、转矩值和运行时间。

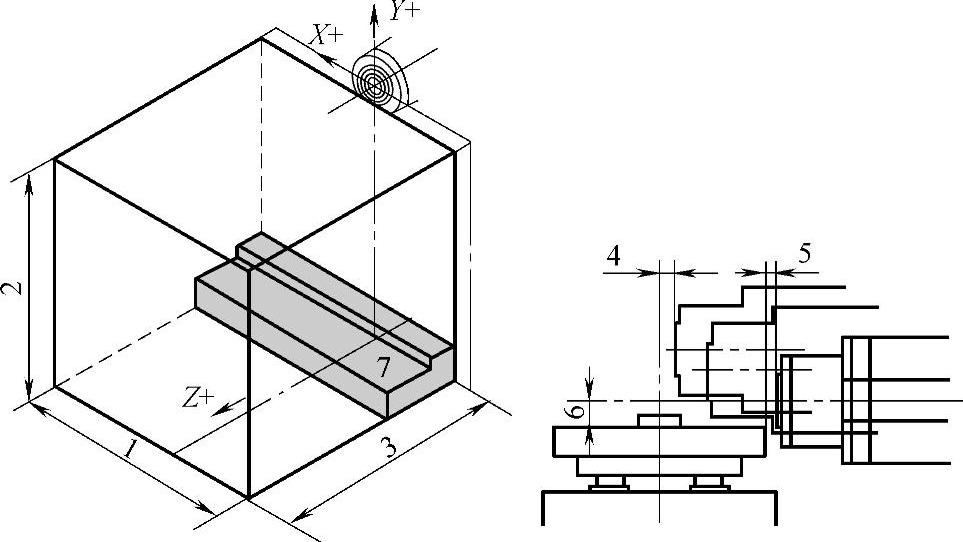

图6.1-8 机床行程示意图

1—X轴行程 2—Y轴行程 3—Z轴行程 4—工作台中心至主轴端面的距离 5—工作台至主轴端面的距离 6—工作台面至主轴中心距离 7—禁区

（5）平旋盘和后立柱

如果机床结构允许，卧式数控镗铣床可根据用户要求选配平旋盘，平旋盘需要标明其回转直径和滑块行程两个主要参数，以确定大直径孔或端面的加工范围。基本型的卧式数控镗铣床（TK61系列）一般可选配后立柱，但刨台式、落地式数控铣镗床机床通常无后立柱。

（6）运动速度

运动速度是用来衡量机床效率的指标。快速移动速度表示机床各坐标轴可达到的最高空程定位速度；切削进给速度是指各坐标轴在刀具进行切削加工时，可达到的进给速度范围。

（7）定位精度

定位精度是衡量机床性能的重要指标。定位精度是机床在无工件、快速运动的情况下，按照某一标准测量、计算得到的坐标轴在指定范围上的最大定位误差值，参数代表的意义与数控车床相同，可参见第3章说明。

（8）其他参数

机床的其他参数包括机床正常工作时需要外部提供的基本条件（如电源、气源等）、机床安装运输要求（外形尺寸、重量）及可以由用户选择的数控系统等需要说明的参数。

以上是卧式数控镗铣床在通常情况下需要提供的基本参数，但由于生产厂家、机床结构不同，参数可能有所区别。
