刨台式、动柱式和落地式机床的优缺点比较

基本型卧式镗床的工件安装在回转台上、回转台安装在X轴滑台上,X轴滑台安装在Z轴滑台上,Z轴滑台安装在床身上,其结构层次众多、工作台支承刚性较差。此外,由于工作台的左右移动需要在滑台上进行,如行程过长容易导致滑台倾斜。因此,这种结构并不适合于大型箱体、床身、梁等工件的加工,大型机床需要采用刨台式、动柱式和落地式结构。

1.刨台式结构

刨台式镗铣床如图6.1-4所示。这种机床的床身呈T形,工作台的左右移动(X轴)在床身上进行,其轴向进给(Z轴)通过镗杆的伸缩实现。

刨台式镗铣床的结构层次简洁,X轴支承刚性好、行程大,工作台承载能力强,故适合于大中型箱体、机架或长构件的加工。但由于机床的X轴通过工作台移动实现,工件的重量将直接导致X轴摩擦阻力、惯量的增加,影响运动速度和定位精度,因此,不宜用于重型工件加工。

2.动柱式镗铣床

动柱式镗铣床的结构如图6.1-5所示,其床身为倒T形,X轴进给通过立柱移动实现;工作台上只安装转台、其承载能力更强、支承刚性更好。


图6.1-4 刨台式镗铣床

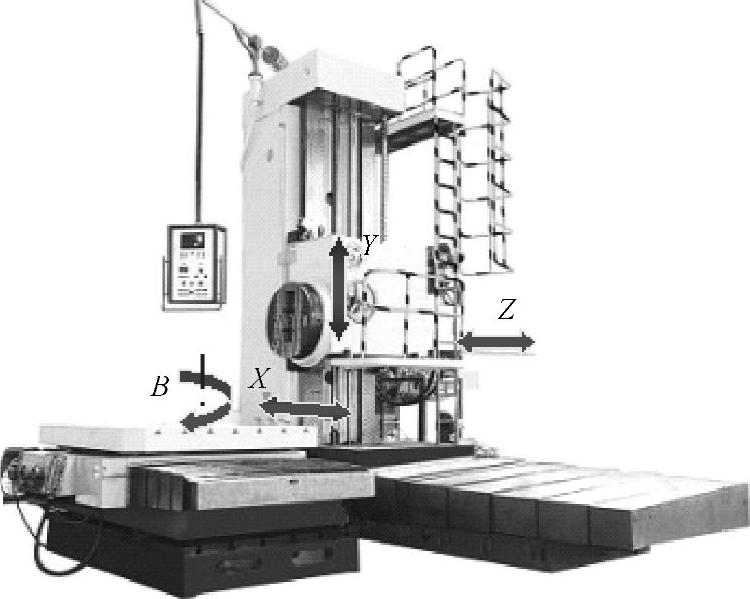

图6.1-5 动柱式镗铣床(www.daowen.com)

动柱式机床的XYZ轴运动部件质量恒定,坐标轴的运动速度、定位精度不受工件重量的影响,其加工效率和精度容易保证,故可用于重型箱体、床身、模具等零件的加工,它是目前大型数控镗铣床普遍采用的结构形式。


图6.1-6 落地式镗铣床

a)带转台和固定工作台 b)无工作台

3.落地式镗铣床

落地式镗铣床如图6.1-6所示,机床的工作台和床身完全分离,工作台直接安装在地基上,为便于大型、重型工件的装卸,工作台面一般与地面平齐,故称为落地镗床。

落地镗铣床是用于特大型零件加工的重型机床,其工件重量可不受机床刚性的限制,机床的床身长、立柱高、体积庞大,最大行程可达数米甚至数十米,镗轴直径通常在125mm以上。

根据实际需要,落地镗铣床可选配图6.1-6a所示的回转台和固定工作台,或选择其中之一,或如图6.1-6b所示、直接由用户自己制造或设计工件安装平台。
