龙门加工中心:操作简便、效率高

时间:2023-06-29 理论教育 版权反馈
【摘要】:表5.3-3 龙门加工中心产品规格由表可见,龙门加工中心的主轴转速、快进速度、定位精度等指标高于龙门数控镗铣床,但与立式加工中心比较,两者存在较大的差距;此外,龙门加工中心的刀具规格较大,换刀时间也较长。

龙门加工中心:操作简便、效率高

1.典型用途

龙门加工中心是从龙门数控铣床基础上发展起来的自动化加工设备,具有自动换刀功能是两者的最大区别,因此,与龙门数控镗铣床相比,它更适合于图5.3-4所示的结构相对复杂、工序较多的大型构件、模具、梁等零件的加工。

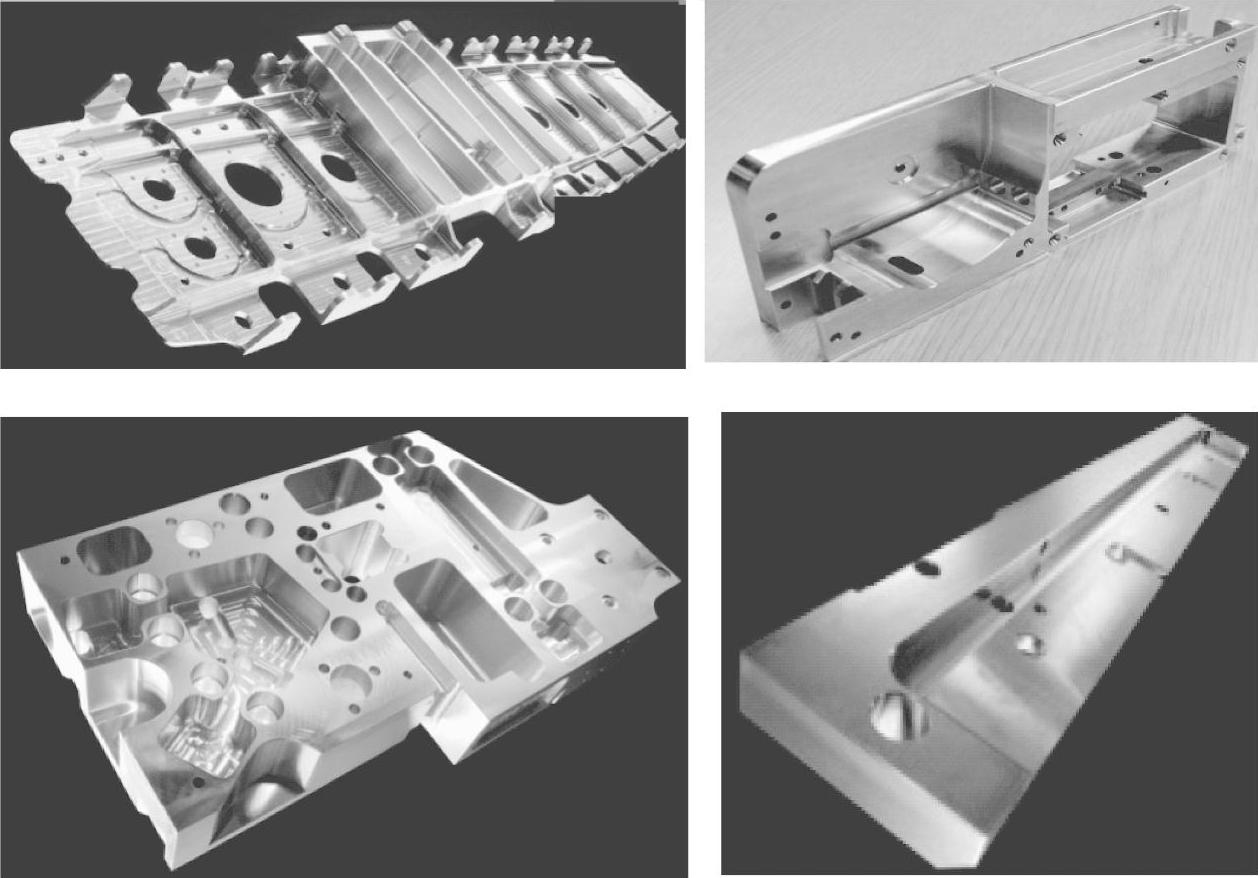

图5.3-4 龙门加工中心的用途

为了扩大加工范围,部分机床还可以根据需要选配图5.3-5所示的立卧转向头、倾斜转换头进行卧式及倾斜面的加工,或直接选配回转摆动头,使之成为五轴加工中心。

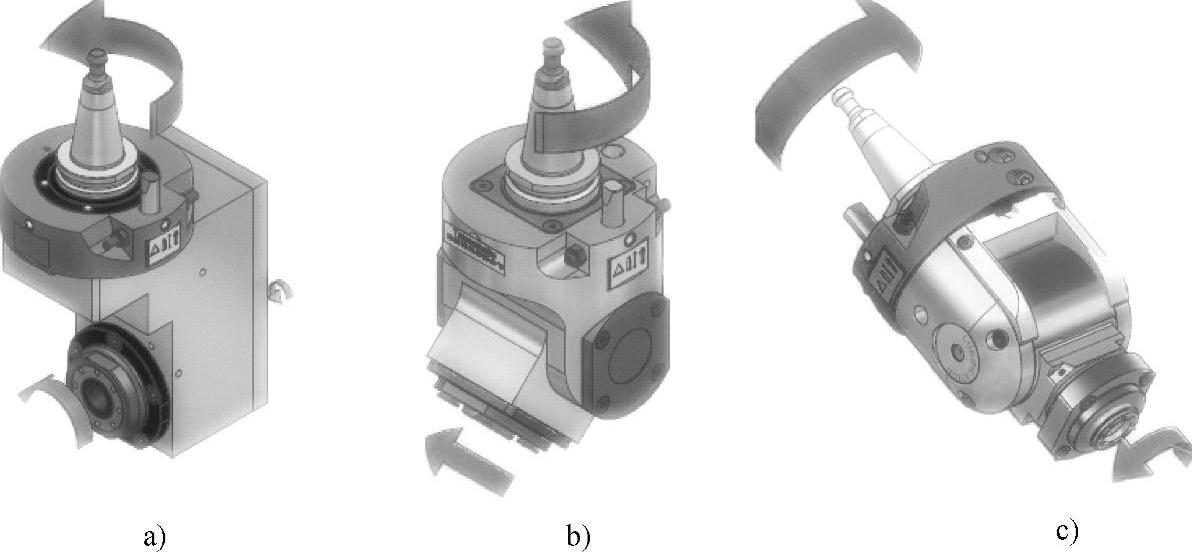

图5.3-5 龙门加工中心的转换头

a)立卧转向头 b)倾斜转换头 c)回转摆动头(www.daowen.com)

为了适应多工序加工的要求,提高加工效率,龙门加工中心一般需要采用静压导轨、滚动滑块、滚珠丝杠等高效、低摩擦传动部件,以取代龙门镗铣床常用的滑动导轨、齿轮齿条等传动部件,故机床的移动速度、定位精度及主轴转速通常都高于龙门数控镗铣床。但机床的整体刚性、主轴刚性和强力切削性能通常不及龙门数控镗铣床,故不宜用于大型零件的粗加工和重切削加工。

总体而言,龙门加工中心属于大型加工设备的范畴,它以加工范围大、加工能力强为主要特征,其主轴转速、移动速度、定位精度与中小规格的立式加工中心相比,仍存在较大的差距,因此,它也不适合用于中小零件的高速、高精度加工。

2.主要技术参数

龙门加工中心的产品说明书或样本对机床规格的描述见表5.3-3,其中大多数参数和龙门数控镗铣床相同,其含义可参见第4章。

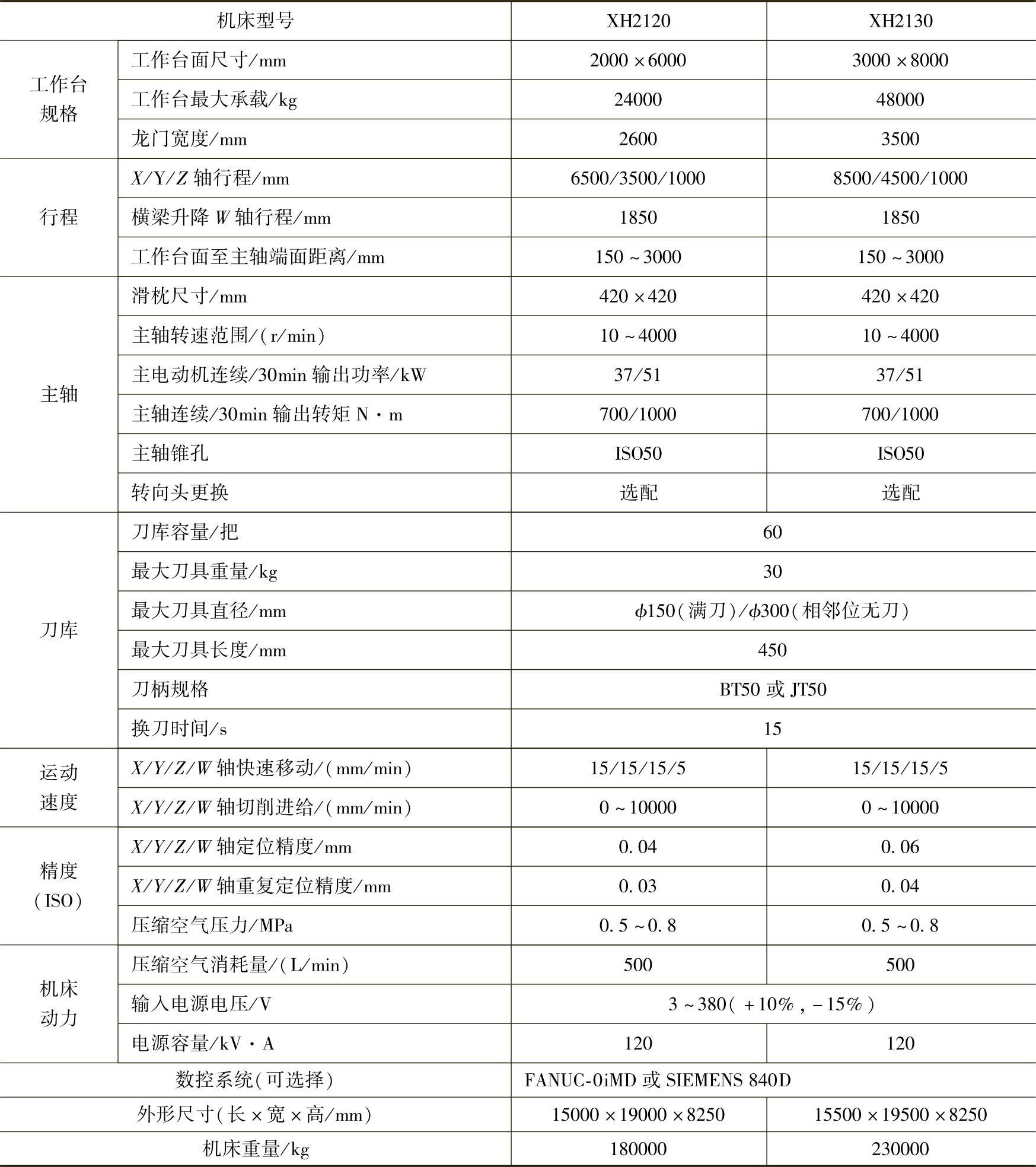

表5.3-3 龙门加工中心产品规格


由表可见,龙门加工中心的主轴转速、快进速度、定位精度等指标高于龙门数控镗铣床,但与立式加工中心比较,两者存在较大的差距;此外,龙门加工中心的刀具规格较大,换刀时间也较长。
