多主轴加工机床的优势及应用

1.主要特点

多主轴加工机床是多主轴、多工件同时加工作为主要特征的高效、自动加工设备。多主轴立式加工中心如图5.2-15所示,这种机床一次加工循环可同时完成多个工件的加工,其加工效率可成倍提高。

多主轴加工中心的XYZ等基本坐标轴一般为公用,各主轴上的刀具运动轨迹、进给速度、切削速度均相同,因此,不同主轴只能使用完全相同的刀具,加工完全相同的零件,机床具有一定的专用性。

由于结构的原因,多主轴加工中心的主轴通常沿纵向均布,主轴的间距固定不变,主轴数量为2个或4个,机床的X轴行程需要被多个主轴所均分,因此,机床以汽车摩托车、泵、阀等中小零件的大批量加工为主要对象。

多主轴加工中心的主传动系统、自动换刀装置、夹具等部件的结构较复杂,对CNC的功能要求和可靠性要求很高。

2.基本结构

多主轴立式加工中心的主轴间距一般为260~600mm,不同主轴可通过同步带,由一只公用的主电动机进行统一驱动;也可采用多个主电动机进行独立驱动,通过CNC进行主轴的同步控制。

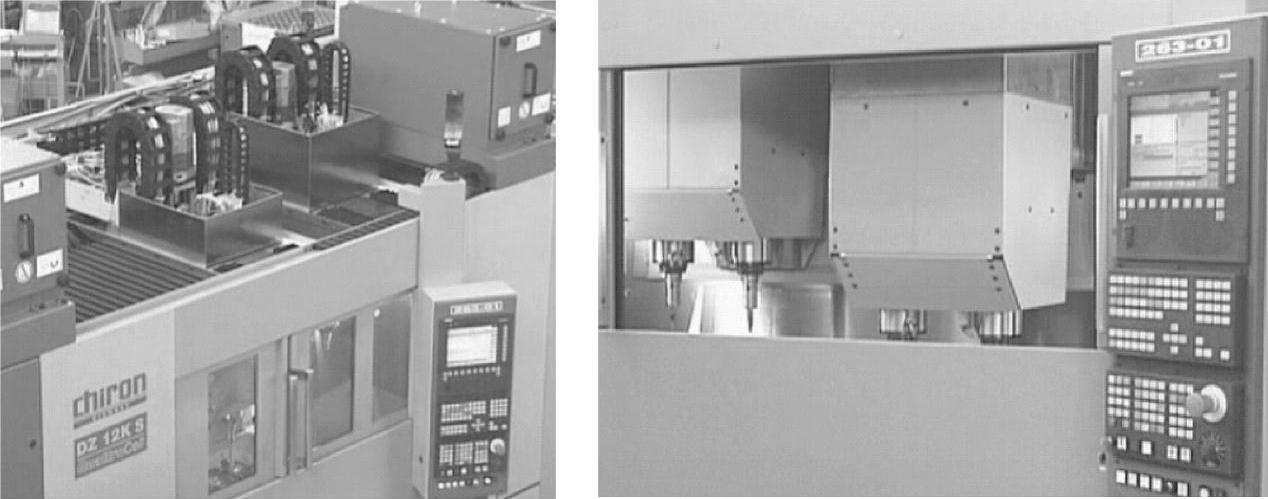

图5.2-15 多主轴立式加工中心

a)整机外观 b)双主轴 c)四主轴

公用主电动机的机床主轴箱结构紧凑、机械设计简单、主轴布置方便,故可用于四主轴的加工中心。采用传动带传动的主轴同步性好,但CNC不能对各主轴的速度和负载进行独立的监控和调整。多主轴电动机独立驱动的机床,每一主轴都有独立的驱动器和主电动机,主轴的监控和调整方便、控制灵活,但CNC必须有多主轴同步控制功能,故一般只用于双主轴加工中心。

多主轴立式加工中心的X/Y/Z轴为公用,在配置卧式数控转台的机床上,回转轴A也可公用,因此,对于四轴以下机床,其主轴数量的增加不影响CNC控制轴数。

多主轴立式加工中心用于五轴加工时,每一主轴都需要图5.2-16所示的独立回转轴C,其需要同步控制,因此,即使是双主轴加工中心,也需要配备六轴控制的CNC,故一般只能在双主轴加工中心上实现。(www.daowen.com)

五轴加工双主轴加工中心的C轴采用直接驱动的车削数控转台,它同样可用于端盖、法兰类零件的铣车复合加工。

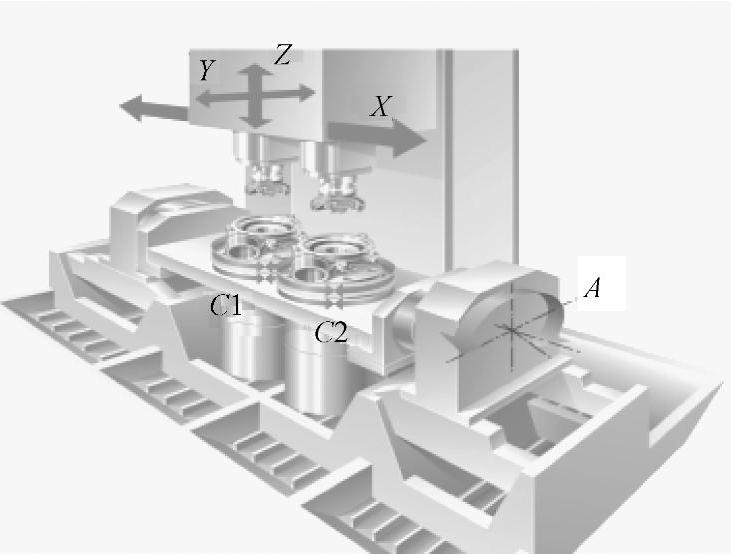

图5.2-16 多主轴五轴加工

由于结构所限,多主轴加工中心一般采用无机械手直接换刀方式换刀,机床的刀库通常为公用,因此,它对刀具的安装有特定的要求,自动换刀装置的控制与调整较复杂。

3.立柱交换机床

多主轴加工中心通过多零件的同时加工成倍提高了效率,但是,其加工对象主要为中小规格零件,这种零件的工序通常较多、刀具交换频繁,因此,如何提高换刀速度是直接关系到机床加工效率的重要问题。

立柱交换的多主轴加工中心如图5.2-17所示。这种机床实质上相当于两台公用X轴的立柱移动式多主轴加工中心,两侧立柱都有独立的XYZ轴和刀库、主轴箱,需要交换刀具时直接交换立柱,机床从一次切削到另一次切削的时间为0,这是截至目前最高效率的加工中心之一。


图5.2-17 立柱交换的多主轴加工中心

立柱交换机床需要配套多通道控制的CNC,两立柱可同时执行各自的XYZ轴、主轴、换刀等指令。当机床的一个立柱(称工作立柱)进行加工时,另一个立柱(称准备立柱)进行换刀,将下一把加工的刀具更换到主轴上;一旦工作立柱加工完成,准备立柱就立即进入加工区加工,成为新的工作立柱;原来的工作立柱则成为准备立柱进行换刀,如此循环,其加工效率极高。

立柱交换的加工中心结构和控制相当复杂,对CNC功能和设计、调试、维修的要求甚高,生产制造成本和两台机床无太大区别,因此,机床的价格昂贵。
