主要部件结构解析

1.主要部件

从床身铣床基础上发展起来的数控镗铣床是最常见的立式数控镗铣加工设备,在数控镗铣床的基础上增加自动换刀装置,便可成为立式加工中心。

数控镗铣床的主要组成部件如图4.4-1所示,床身、立柱、拖板、工作台、主轴箱是组成机床的主要机械结构部件。机床的立柱安装在床身上,主轴箱可在立柱的导轨上进行上下运动,实现主轴的轴向(Z轴)进给;机床的主传动系统直接布置在主轴箱上。机床的横向进给(Y轴),通过拖板在床身导轨上的前后运动实现;工作台可在拖板上进行左右移动,实现纵向进给(X轴)。机床的结构简洁,工作台支承刚性好、承载能力强。

由于机床的轴向进给需要通过主轴箱的上下移动实现,为了平衡重力,主轴箱一般需要安装重力平衡块。

2.典型结构

(1)床身

中小规格数控镗铣床的通常采用一体化结构,其全部组成部件都通过床身(底座)支承,以提高机床的整体性,方便安装和运输。为了均衡重力,床身一般采用图4.4-2所示的T形结构,床身的前侧直接加工有Y轴导轨或直线导轨的安装面;后侧为立柱的安装面;床身底面设计有安装机床水平调整垫的支座;中间部分为安装Y电动机和丝杠支承座的安装面。

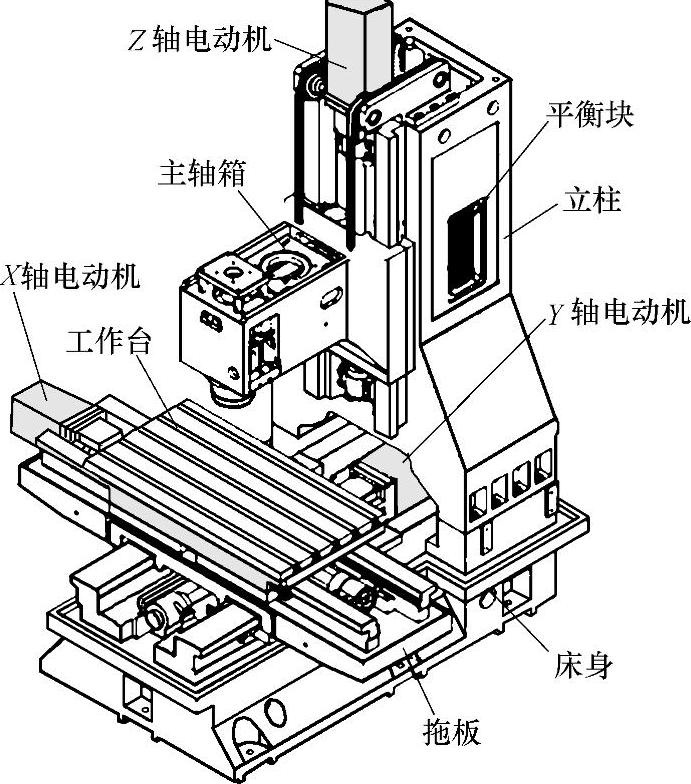

图4.4-1 数控镗铣床的基本结构

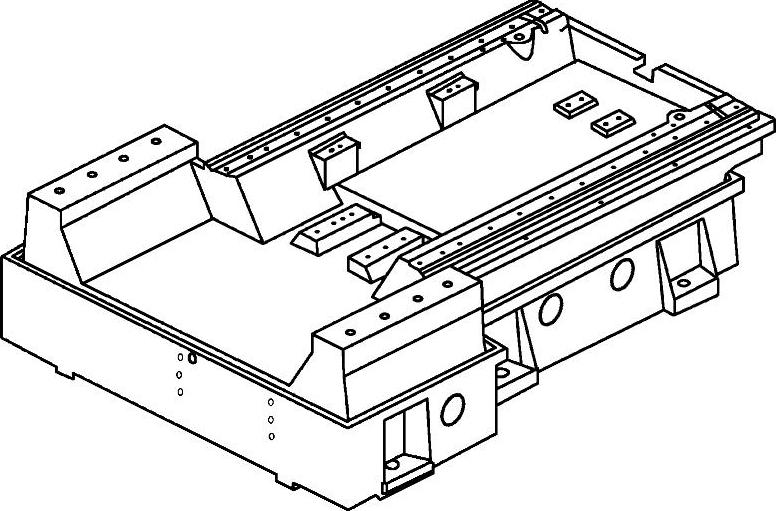

图4.4-2 床身结构

(2)立柱和主轴箱

立柱用于主轴箱支承,小规格数控镗铣床的立柱一般直接采用柱状结构,平衡块安装在立柱后侧。规格较大的机床,为了增强结构稳定性,多采用图4.4-3a所示的下宽上窄的倒Y形结构。立柱的正面加工有Z轴导轨或直线导轨的安装面;两侧面一般用来安装电气控制柜、气动、液压部件;重力平衡块可以安装在立柱中间。(www.daowen.com)

主轴箱用来安装机床的主传动系统,同样,小规格数控镗铣床的主轴箱一般直接采用矩形结构;规格较大的机床,由于主轴箱悬伸较大,为了扩大Z轴导轨间距、增强刚性,可采用图4.4-3b所示的结构,其导轨安装面略宽于箱体。

(3)拖板与工作台

立式镗铣床的拖板和工作台结构如图4.4-4所示。

拖板是床身和工作台的结合部件,它可在床身的导轨上前后运动,实现刀具的横向(Y轴)进给。拖板由安装在床身上的Y轴电动机驱动,为了保证机床的有效加工范围,拖板的运动行程应接近或大于等于工作台面的宽度。

工作台用来安装工件,它可在拖板的导轨上左右运动,实现刀具的纵向(X轴)进给。驱动工作台运动的X轴电动机安装在拖板上。

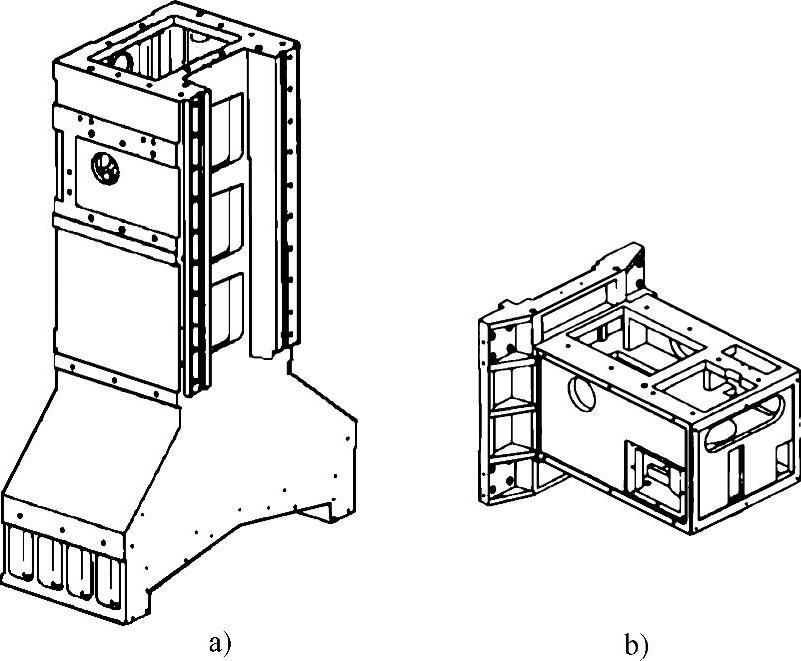

图4.4-3 立柱与主轴箱结构

a)立柱 b)主轴箱

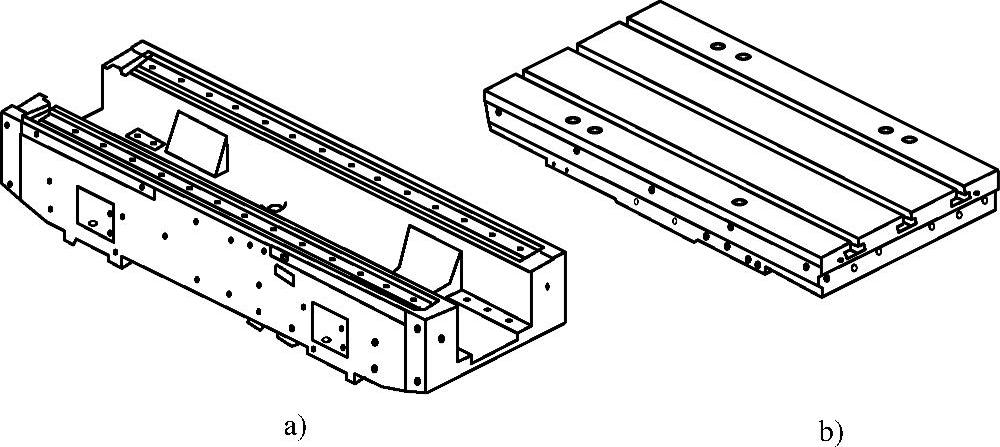

图4.4-4 拖板和工作台

a)拖板 b)工作台
