1.传动系统

规格较大的立式升降台数控铣床如图4.3-3a所示，其轴向进给通过升降台运动实现，机床的主传动系统结构与普通数控铣床类似。

升降台进给数控铣床的主传动系统如图4.3-3b所示，机床的主电动机通常安装在立柱后侧，电动机通过传动带和机械变速齿轮连接，故可通过机械变速，提高主轴低速输出转矩，扩大恒功率调速范围。机床的主轴固定安装在主轴箱上，为了实现主轴箱的回转偏摆功能，主轴和机械变速机构输出轴间采用的是伞齿轮传动。

图4.3-3 升降台进给数控铣床

a）外观 b）传动系统

机床的垂直方向进给（Z轴）通过升降台的升降运动实现，升降台丝杠采用的是螺母固定、丝杠移动的传动方式。驱动升降台运动的Z轴电动机、丝杠均安装在升降台上，电动机和升降丝杠间通过伞齿轮传动，丝杠与升降台间的轴向位置固定。Z轴丝杠的螺母固定安装在底座上，因此，丝杠旋转的同时产生轴向运动，从而带动工作台升降。

2.典型结构(www.daowen.com)

升降台进给数控铣床的Z轴进给传动系统的典型结构如图4.3-4所示。

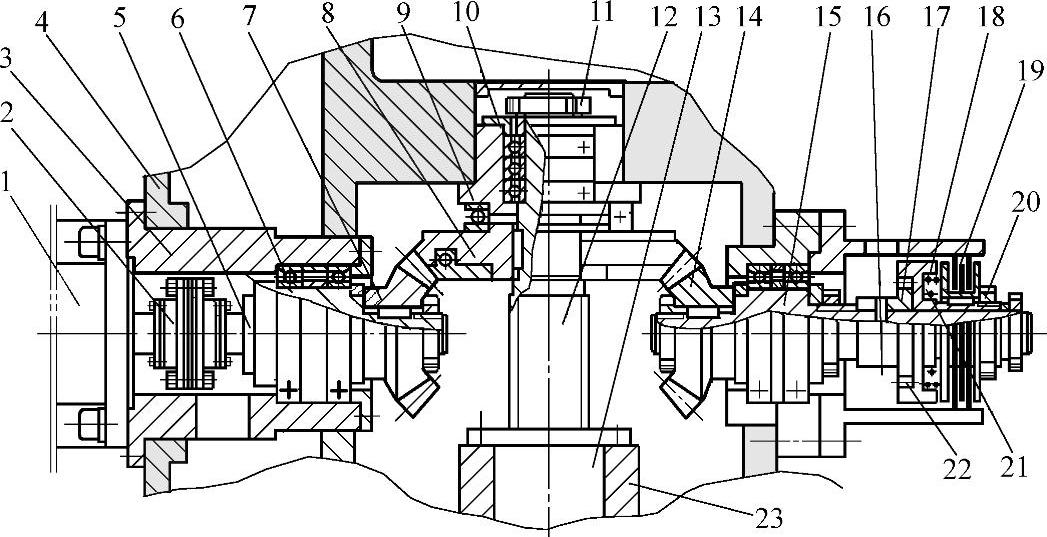

图4.3-4 升降台进给系统结构

1—Z轴电动机 2—联轴器 3—电动机座 4—升降台 5、15—齿轮轴 6—轴承 7、14—伞齿轮 8—消歇齿轮 9—平面轴承 10—丝杠轴承 11—锁紧螺母 12—丝杠 13—螺母 16—圆柱销 17—星轮 18—内芯 19—摩擦片 20—调节螺母 21—弹簧 22—圆柱滚子 23—底座

在图4.3-4中，Z轴电动机1通过联轴器2、齿轮轴5连接伞齿轮7，利用伞齿轮7、消歇齿轮8的传动，可驱动丝杠12回转。由于丝杠12的螺母13固定安装在底座23上，因此，当丝杠12旋转时，它将通过平面轴承9，带动整个升降台升降运动。为了消除伞齿轮的传动间隙，连接丝杠的消歇齿轮8采用了双片消歇结构。
