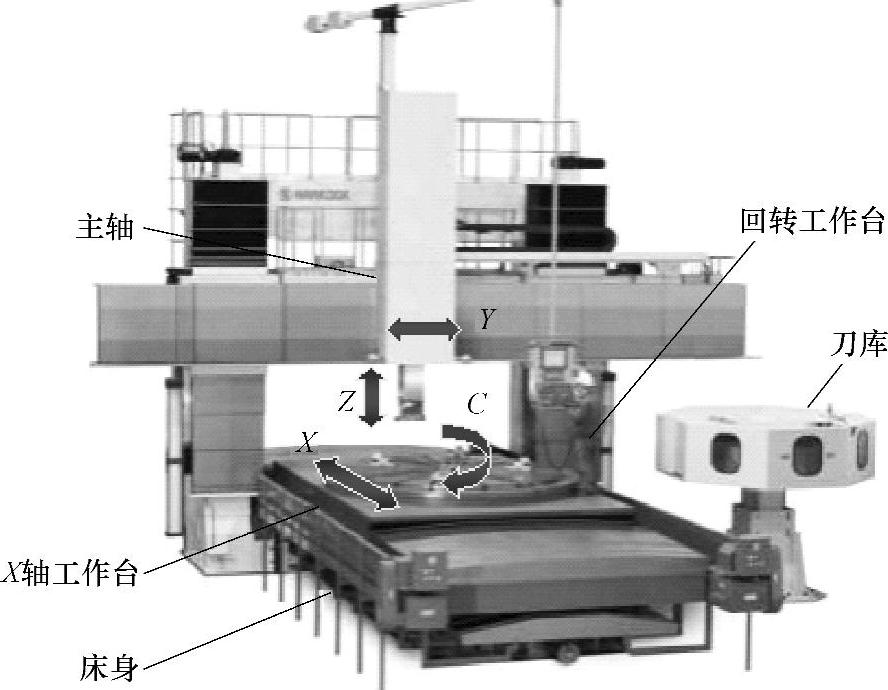

图3.1-9 立式车铣复合加工中心

1.结构特点

卧式数控车床的结构典型、轴向行程大，主轴采用中空结构，故特别适合于棒料零件的车削加工，但是，如果用于法兰类零件的高效、自动加工，构成车削FMC，其零件的自动装卸必须配套机械手等自动上下料装置，其实现较困难，为此，德国的EMG、INDEX等著名机床生产厂家，研发了主轴倒置式数控车床这一新颖的结构形式，并在端盖、法兰等零件的大批量加工行业，得到了较为广泛的应用。

主轴倒置式数控车床的基本结构如图3.1-10所示，这种布局的机床采用了立式主轴、卡盘垂直向下的特殊结构形式，转塔刀架布置在主轴下方的床身上，其结构布局相当于倒置的立式数控车床，故称为倒置式数控车床。

倒置式数控车床的上部结构类似于动柱式的立式镗铣床，它由立柱、主轴箱等基本部件组成，立柱可以在床身上作水平运动，实现径向（X轴）切削进给；主轴箱可以在立柱上作上下运动，实现轴向（Z轴）切削进给。

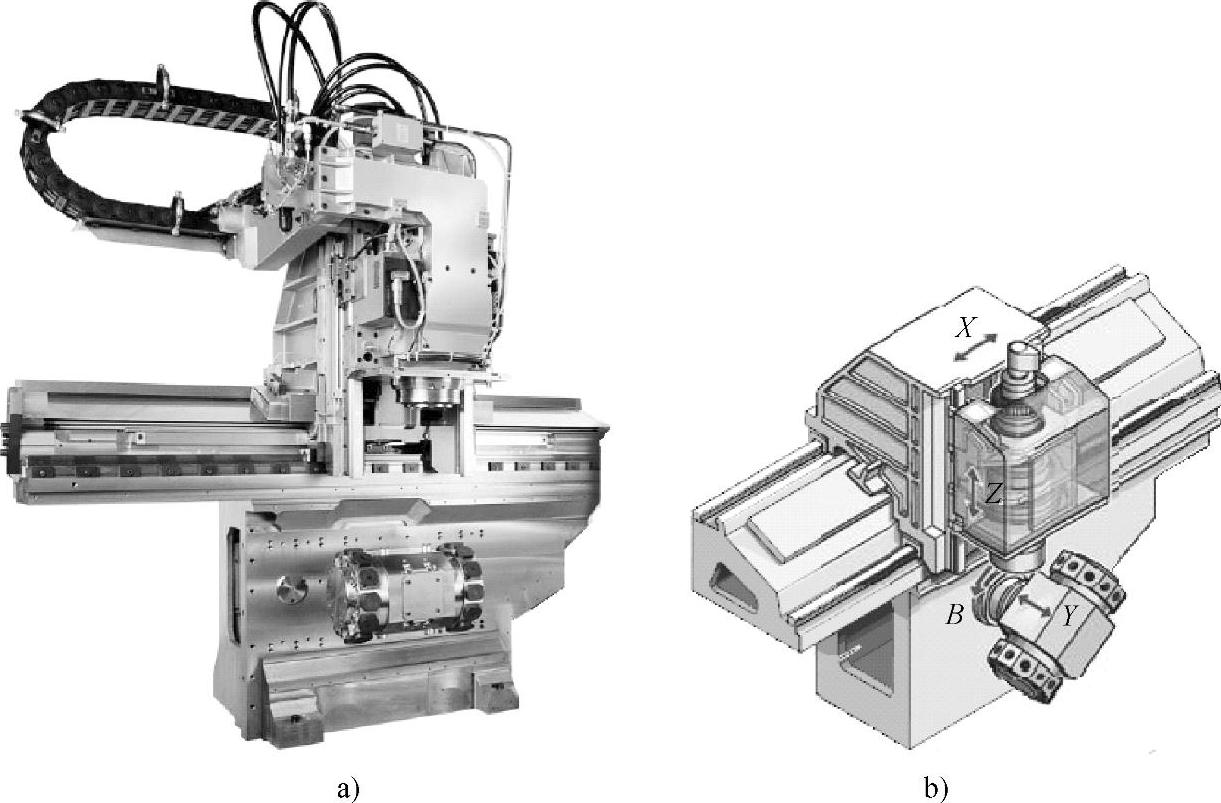

图3.1-10 倒置式数控车床

a）机床结构 b）基本运动

倒置式数控车床的主轴箱和立式镗铣床不同，它采用的是车床主轴箱结构，主轴前端是安装工件的卡盘。卡盘不仅可以用来装、夹加工零件，而且还可通过X、Z轴的运动和卡盘松/夹功能，直接用来抓取和安放工件，从而简单地解决了端盖、法兰类零件的自动上下料问题，构成用于大批量零件高效、自动加工的车削FMC。(www.daowen.com)

倒置式数控车床的刀架位于主轴下方，故必须有良好的防护措施，以防止铁屑、冷却水进入；此外，由于结构限制，机床的轴向行程一般较短、工件的重量和体积不能过大，因此，适合于中小规格法兰、端盖类零件加工。

2.复合加工

倒置式数控车床的转塔刀架布置在床身上，如果采用固定刀架，这就是一台倒置的数控立式车床。如果转塔刀架可进行图3.1-10b所示的前后移动（Y轴）和摆动（B轴），并设计有动力刀具主传动系统，它便成了一台能够进行车铣复合加工的倒置式车削中心。

倒置式数控车床的刀架直接布置在床身上，其X轴行程可很长，因此，它可方便地采用图3.1-11所示的多刀架结构，从而在车削加工的基础上，增加镗、铣、内外圆磨削等加工功能，简单地成为一台图3.1-12所示的车、铣、磨加工复合用的车削FMC。

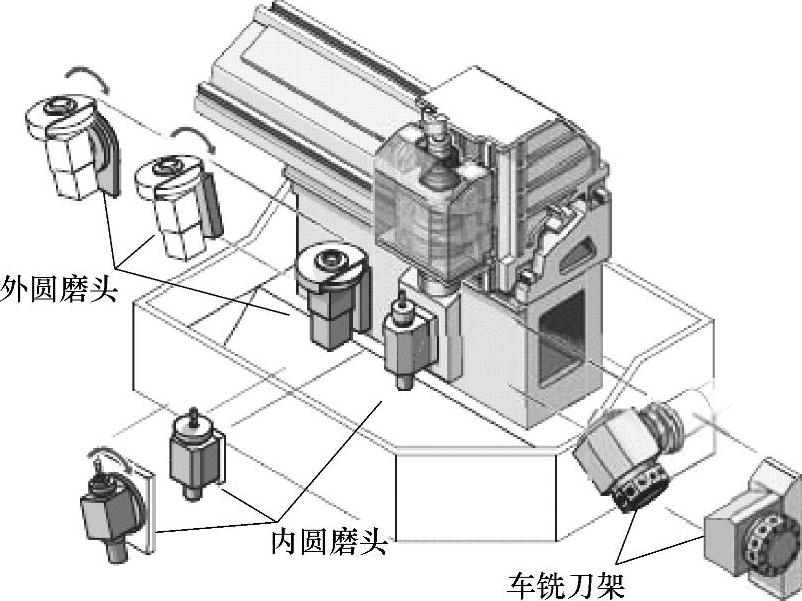

图3.1-11 刀架的更换

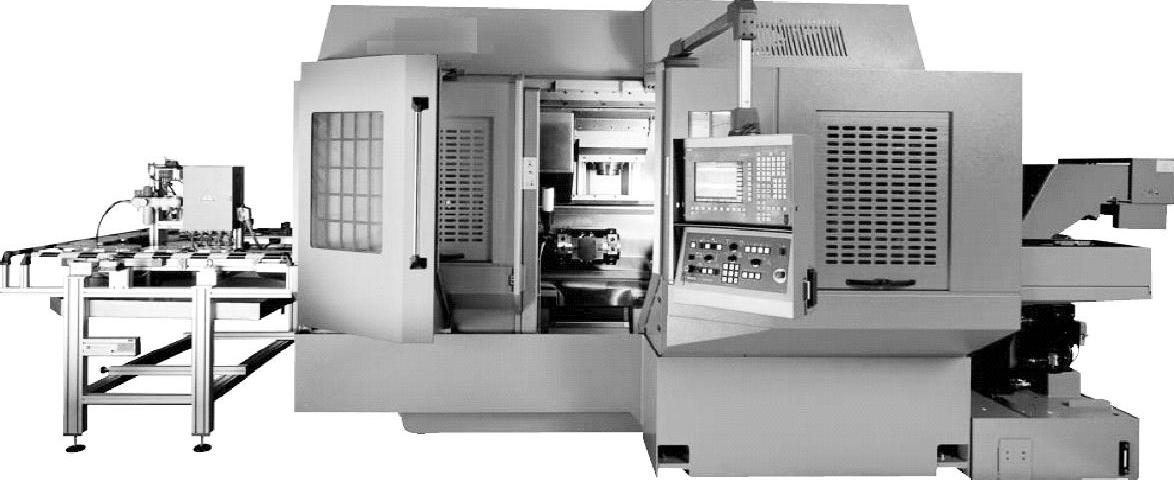

图3.1-12 车削FMC

倒置式数控车床改变了传统的车床布局形式，它较好地解决了数控车床的工件自动装夹的问题，其结构紧凑、加工效率高，因此，这是一种符合现代高效、自动、复合加工要求的新颖结构形式，近年来在机床制造行业得到了较多的应用。
