1.导轨定位

数控机床的滚动导轨通常成对使用，其中的一根为基准导轨，起运动部件的主要导向作用；另一根为从动导轨，主要用于支承。

基准导轨需要进行定位，其定位方式主要有图2.4-8所示的螺栓定位、斜楔块定位、压板定位和定位销定位等。从动导轨的固定方式与主导轨类似，安装时只需要保证运动轻便，无干涉便可。

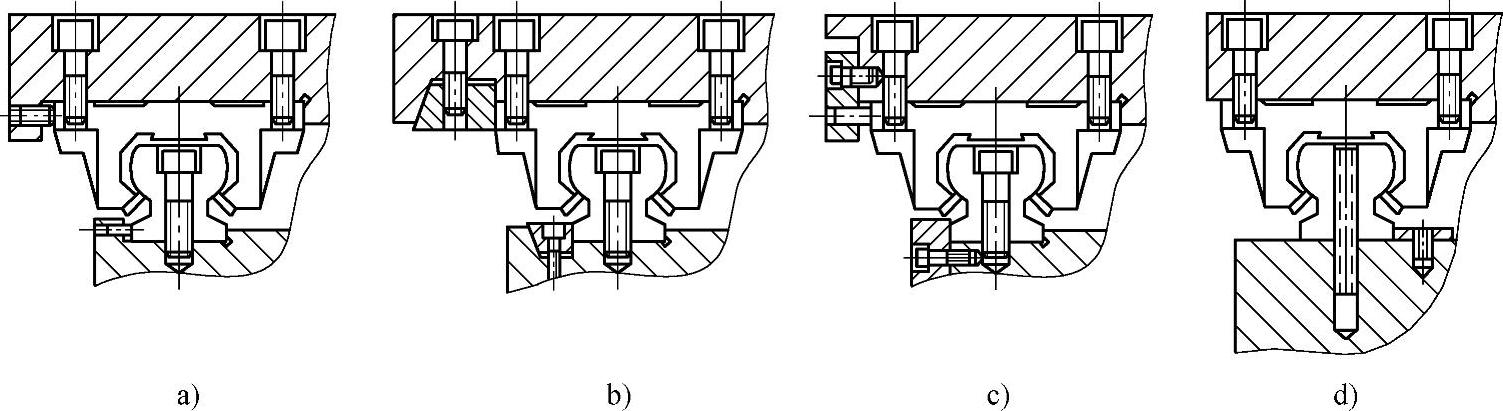

图2.4-8 滚动导轨的定位

a）螺栓定位 b）斜楔块定位 c）压板定位 d）定位销定位

滚动导轨的定位方式虽各不相同，但总原则是一致的，即：将基准导轨的定位面（图中为右侧）紧靠在安装基准面上，然后通过螺栓、斜楔块、压板或定位销来调整定位位置；调整完成后，再利用顶面螺钉固定导轨。滚动导轨的安装可以水平、竖直或倾斜安装，导轨也可接长使用。

滚动导轨的滑块一般直接利用基准面定位，并固定在运动部件上；但是如果需要，滑块也可采用基准导轨同样的方式定位。

2.导轨安装

由于滚动导轨有“均化误差”的作用，其运动部件的实际误差通常只有安装基面误差的1/3左右，因此，它对安装基面的精度和表面粗糙度要求并不高，一般只需进行精铣或精刨加工，便可满足要求。

滚动导轨的导轨安装一般可按照如下步骤进行。

1）将滚动导轨贴紧安装的侧基准面，然后，轻微固定导轨的顶面螺栓，使得导轨的底面和支承面贴紧。

2）调节侧向定位螺钉、斜楔块、压板或定位销，进行导轨的侧向定位，使导轨的导向面贴紧侧向基准面。

3）按表2.4-2所示的参考值，从导轨中间位置开始，按交叉的顺序向两端用力矩扳手拧紧导轨的顶面安装螺钉。

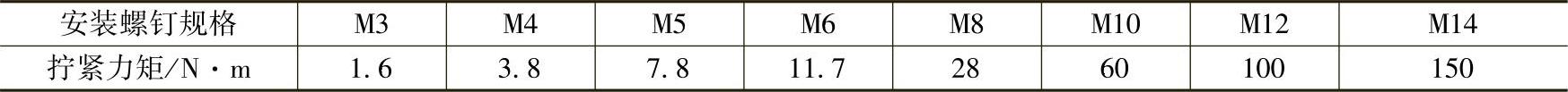

表2.4-2 推荐的拧紧力矩(www.daowen.com)

滚动导轨的滑块安装步骤通常如下。

1）将工作台置于滑块座平面、对准安装螺钉孔，进行轻微固定。

2）进行滑块的侧面定位，使滑块的定位面贴紧安装基准面。

3）按对角线的顺序拧紧滑块上的安装螺钉。

安装完毕后，检查导轨应在全行程内运行轻便、灵活，并检查工作台的直线度、平行度，使之符合要求。

3.导轨调整

不同精度等级的滚动导轨，其安装、调整要求各不相同，表2.4-3是典型产品的安装要求和精度调整参照表。

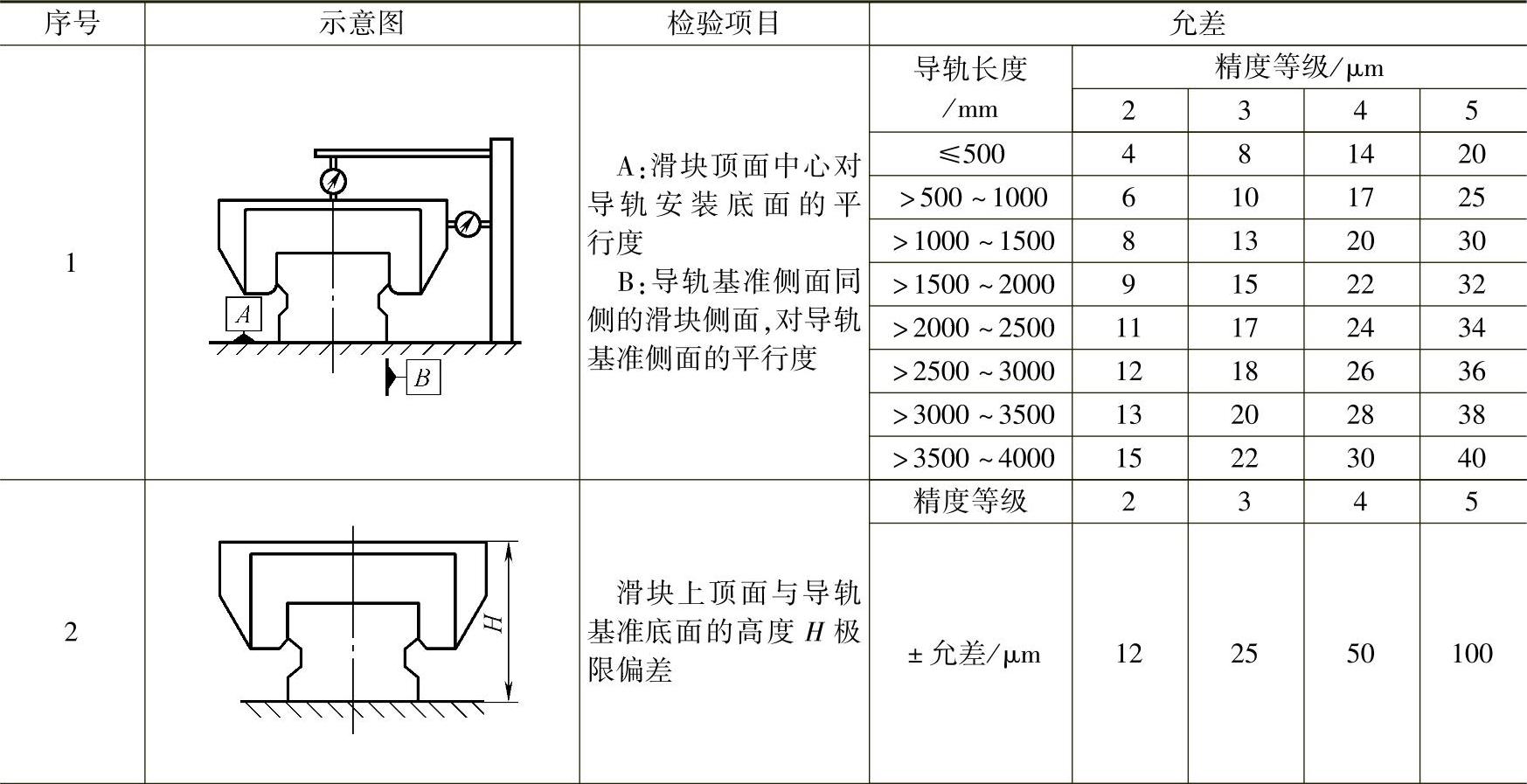

表2.4-3 滚动导轨的安装要求及允差

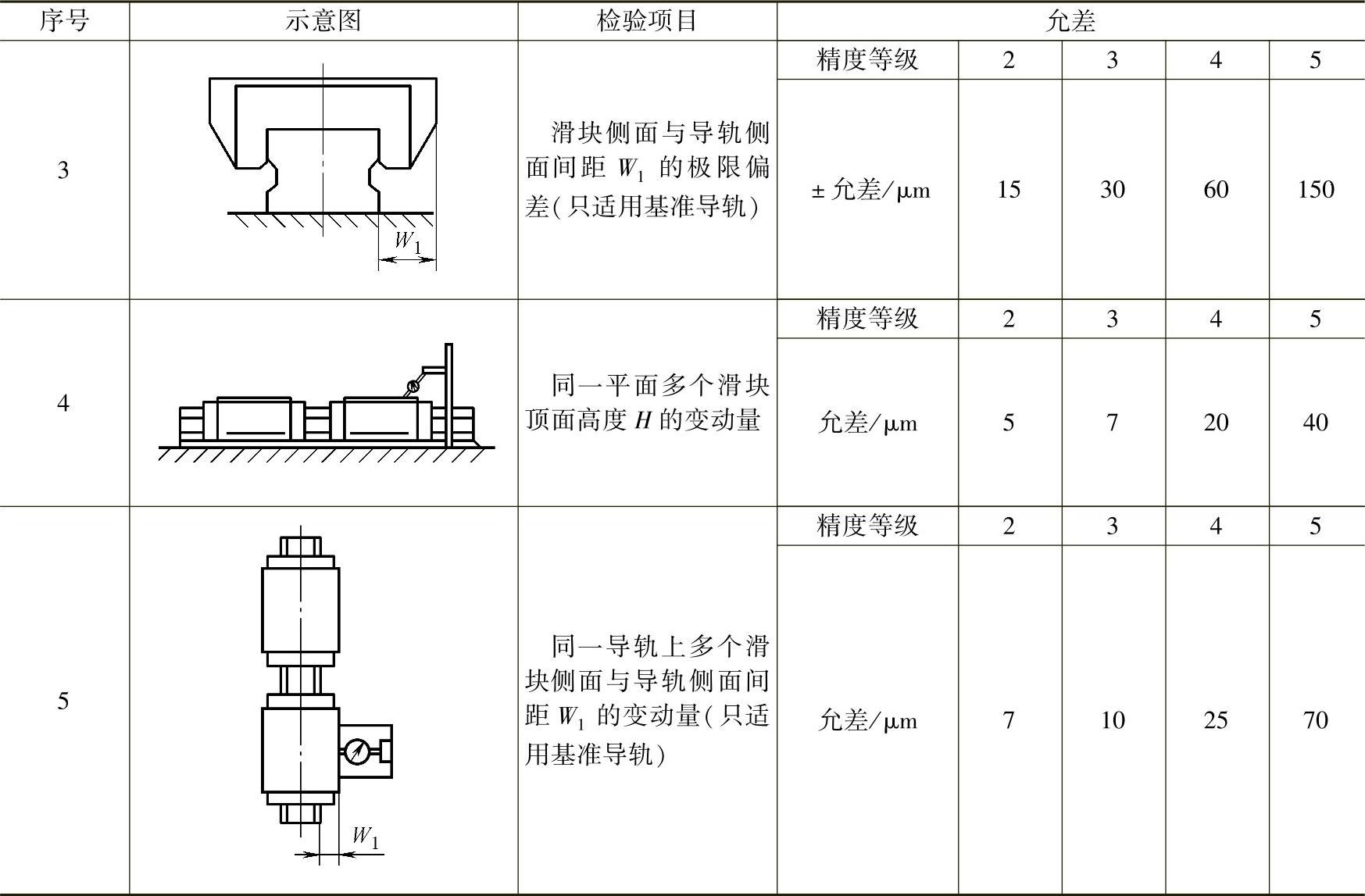

（续）

当基准导轨的滑块数量超过2个时，中间滑块不需要作表中第3、5项的检查，但其W₁值应小于首尾两滑块。
