开关量输入输出控制方案介绍

世纪星系列数控单元内置开关量输入/输出接口,并可通过输入/输出端子板、输出继电器板转接,其中:HNC-21/22系列数控单元输入有40位(可扩展20位为选件),输出32位(可扩展16位为选件);HNC-18/19系列数控单元输入有32位,输出有24位。

1.开关量输入接口特性

(1)等效电路

开关量输入接口等效电路图如图2-53、图2-54所示。

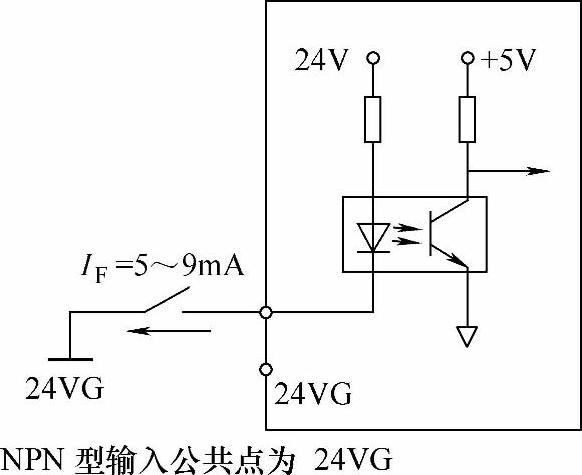

图2-53 开关量输入接口等效电路——NPN型

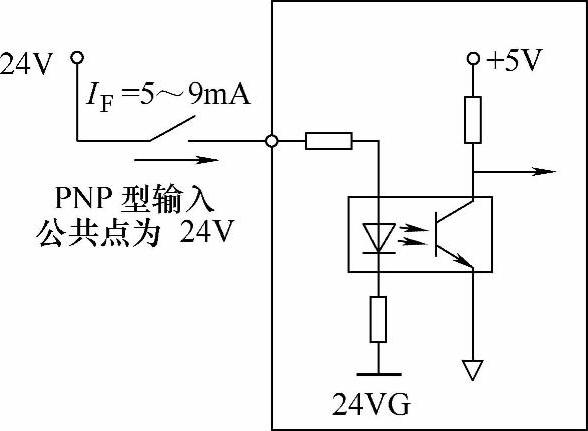

图2-54 开关量输入接口等效电路——PNP型

注意:

1)PNP型开关输入公共点为24V。

2)数控单元本机输入为NPN型开关量输入。

3)输入端子板可提供NPN型和PNP型两种开关量输入端子,但对于端子板上某路具体的输入信号只能选择一种接口类型。

(2)技术参数

1)采用光电耦合技术,最大隔离电压2500Vr.m.s.(1min)。

2)电源电压24V。

3)导通电流IF=5~9mA。

4)最大漏电流≤0.1mA。

5)滤波时间约2ms。

注意:用有源开关器件(如无触点开关、霍尔开关等)时,必须采用DC24V规格。

(3)典型应用电路

1)外接无源开关或继电器触点:可使用NPN型或PNP型输入,开关一端接输入点,另一端接24V(PNP型输入)或24VG(NPN型输入),如图2-55所示。


图2-55 输入开关量的连接

2)外接有源开关器件:必须根据器件输出形式选择是NPN型输入还是PNP型输入,必要时请查阅所选器件说明书。

对应NPN型输出的器件,应选用NPN型输入端子,如图2-56a所示;对应PNP型输出的器件,应选用PNP型输入端子,如图2-56b所示。

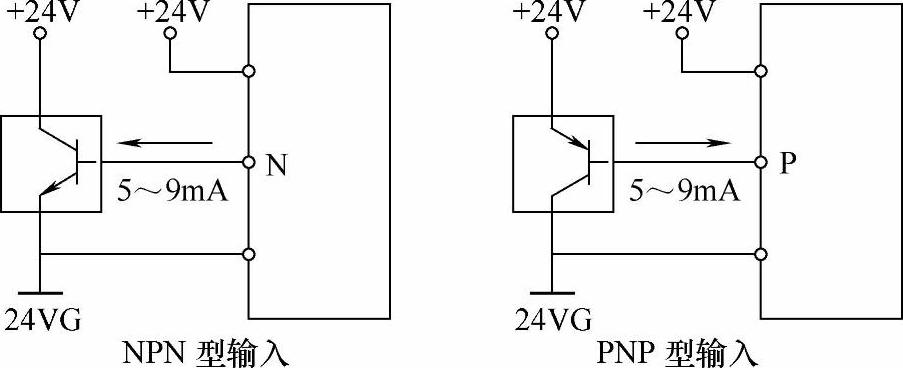

图2-56 有源输入开关量的连接(www.daowen.com)

2.开关量输出接口特性

(1)等效电路

NPN型开关量输出接口等效电路如图2-57所示。

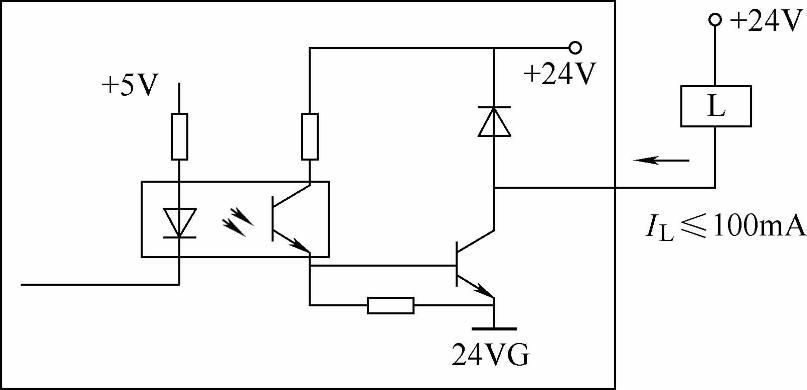

图2-57 开关量输出接口等效电路——NPN型

PNP型开关量输出接口等效电路如图2-58所示。

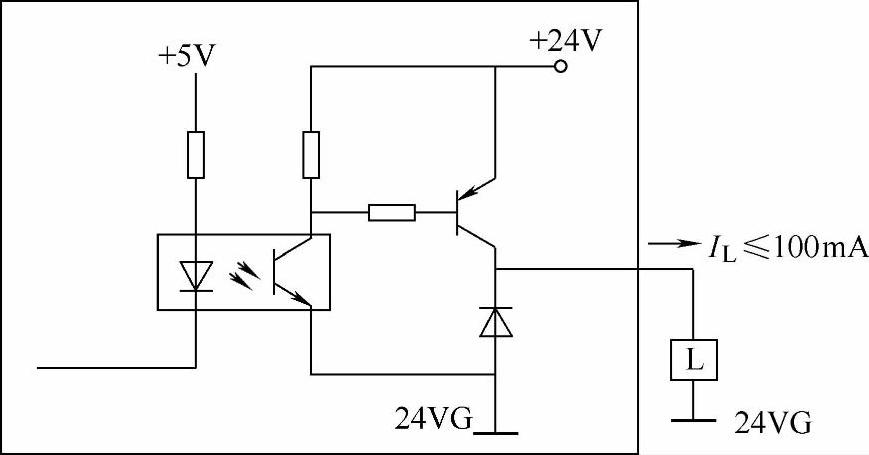

图2-58 开关量输出接口等效电路——PNP型

注意:

1)数控单元本机输出为NPN型输出。

2)输出端子板可同时提供PNP型和NPN型输出,但对于端子板上某路具体的输出信号只能选择一种输出类型。

(2)技术参数

1)采用光电耦合技术,最大隔离电压2500Vr.m.s.(1min)。

2)电源电压24V。

3)最大输出电流100mA。

(3)典型应用电路

1)驱动发光二极管时可使用NPN型输出或PNP型输出。需串联一个电阻,控制流经发光二极管的电流,一般为10mA以内,如图2-59所示。

2)驱动灯丝型指示灯时可使用NPN型输出或PNP型输出,需外接一预热电阻,以减少导通时的电流冲击,预热电阻阻值大小以不致于指示灯亮为原则,如图2-60所示。

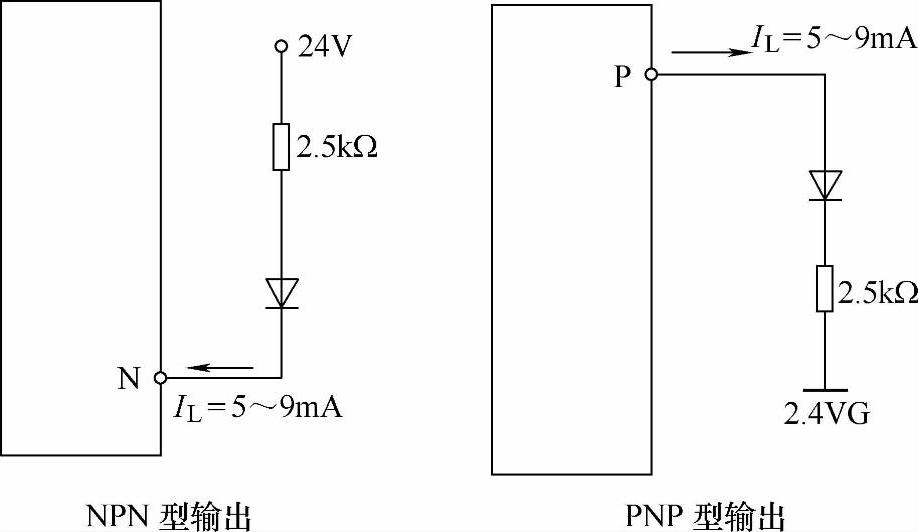

图2-59 用开关量输出驱动发光二极管

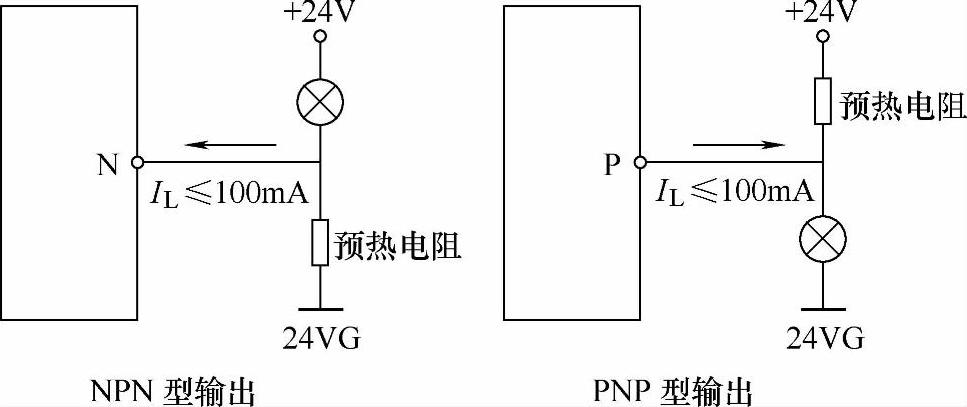

图2-60 用开关量输出驱动灯丝型指示灯

3)驱动电感性负载(如继电器)时可根据需要选择NPN型或PNP型输出,必须在线圈附近并联接入续流二极管,以保护输出电路,减少干扰(有些继电器自带续流二极管),如图2-61所示。

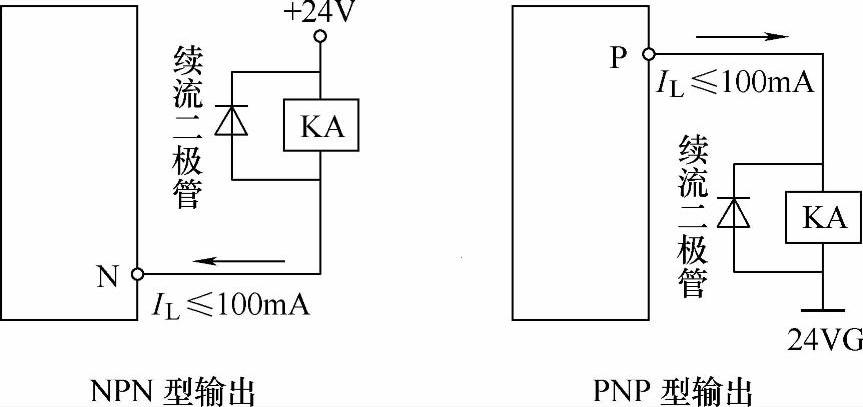

图2-61 用开关量输出驱动DC24V继电器

注意:线圈电压应选择DC24V。
