1.HNC-21/22系列数控单元的供电方式

HNC-21/22系列数控单元有两种供电方式。

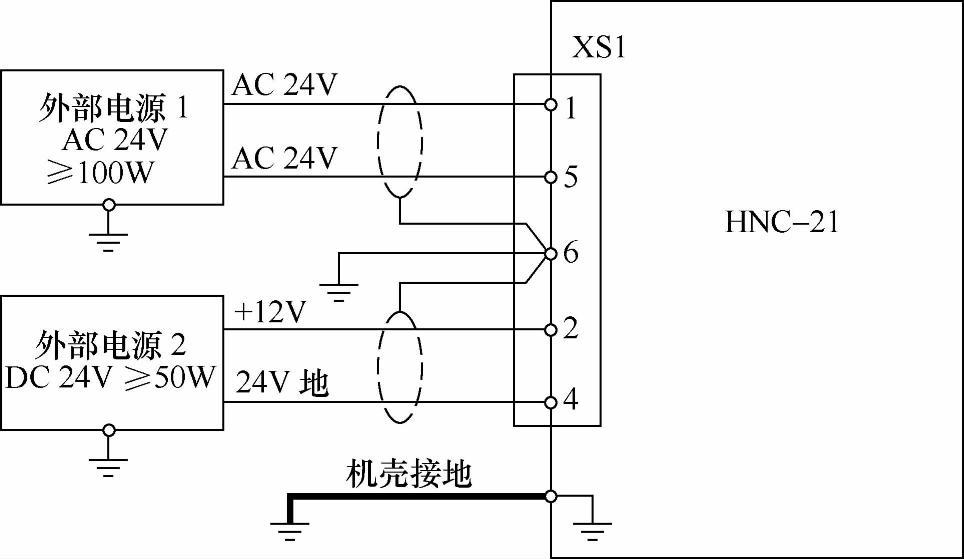

1）采用交流24V+直流24V供电，如图2-43所示。

图2-43 HNC-21/22系列数控单元的供电方式一

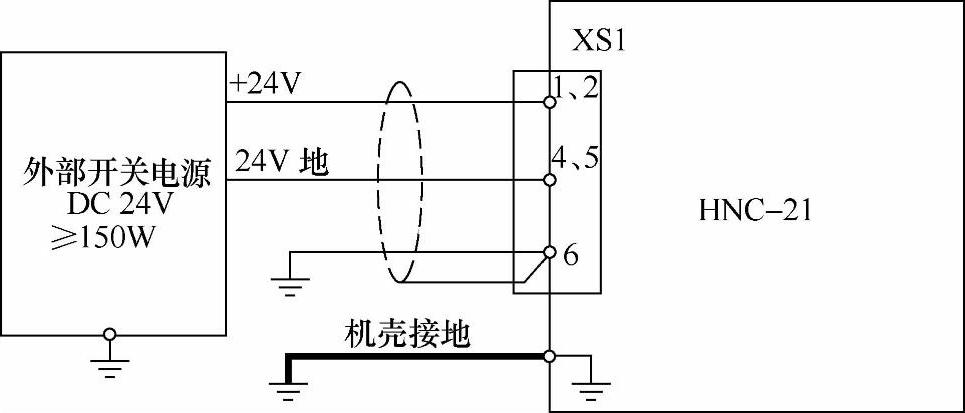

2）采用单一直流24V供电，如图2-44所示。

图2-44 HNC-21/22系列数控单元的供电方式二

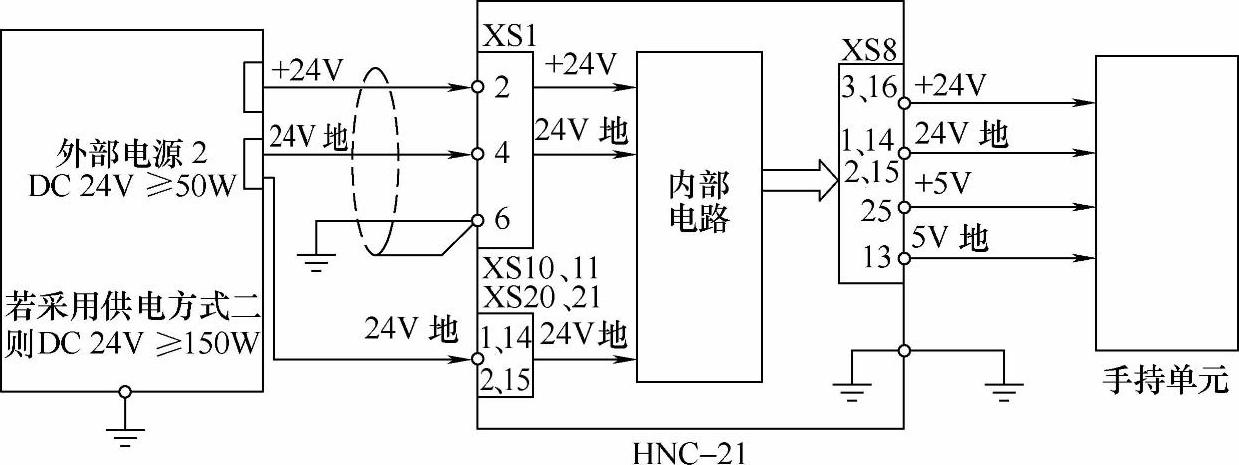

HNC-21/22系列数控单元信号地接地示意图如图2-45所示。

图2-45 HNC-21/22系列数控单元信号地接地示意图

HNC-21/22系列数控单元的供电要求：

1）数控单元（外部电源1）的电源容量：AC24V或DC24V100W。PLC电路（外部电源2）的电源容量：DC24V≥50W。

2）电源线：采用屏蔽电缆或双绞线。

3）外部电源1：采用交流AC24V电源时（参见HNC-21/22系列数控单元供电方式一），建议数控单元不与其他外部设备共用电源。

4）外部电源2：建议采用直流DC24V开关电源。若开关量输出信号控制的直流24V继电器较多，应适当增加电源容量或另外提供电源，但必须与外部电源2共地。若Z轴抱闸和电磁阀也需DC24V供电，尽量不要与外部电源2共用，以减少电磁阀等器件对数控单元的干扰。(www.daowen.com)

5）外部电源1采用直流DC24V电源时，可以与外部电源2共用一个容量不低于150W的直流24V开关电源（参见HNC-21/22系列数控单元供电方式二）。

6）外部电源1、2经过数控单元内部电路，由XS8向手持单元上的开关元件及手摇脉冲发生器提供电源，如图2-45所示。

2.HNC-18/19系列数控单元的供电方式

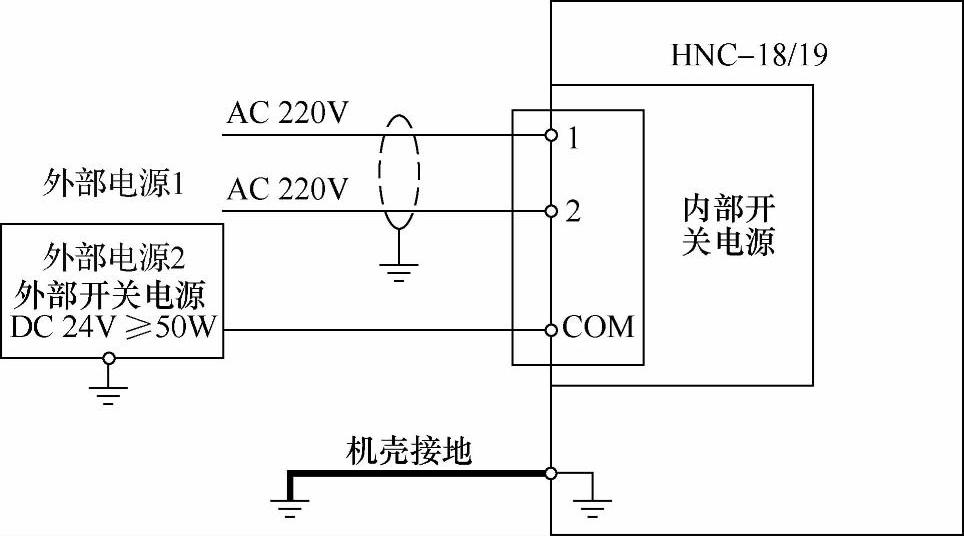

HNC-18/19系列数控单元采用AC220V+DC24V供电，如图2-46所示。

1）数控单元（外部电源1）的电源容量：AC220V75W，经自带开关电源转换DC5V、12V和24V。

PLC电路（外部电源2）的电源容量：DC24V不低于50W。

2）电源线：采用屏蔽电缆或双绞线。

3）外部电源1：建议数控单元不与其他外部设备共用电源。

4）外部电源2：建议采用直流DC24V开关电源。若开关量输出信号控制的直流24V继电器较多，应适当增加电源容量或另外提供电源，但必须与外部电源2共地。若Z轴抱闸和电磁阀也需DC24V供电，尽量不要与外部电源2共用，以减少电磁阀等器件对数控单元的干扰。

图2-46 HNC-18/19系列数控单元的供电方式

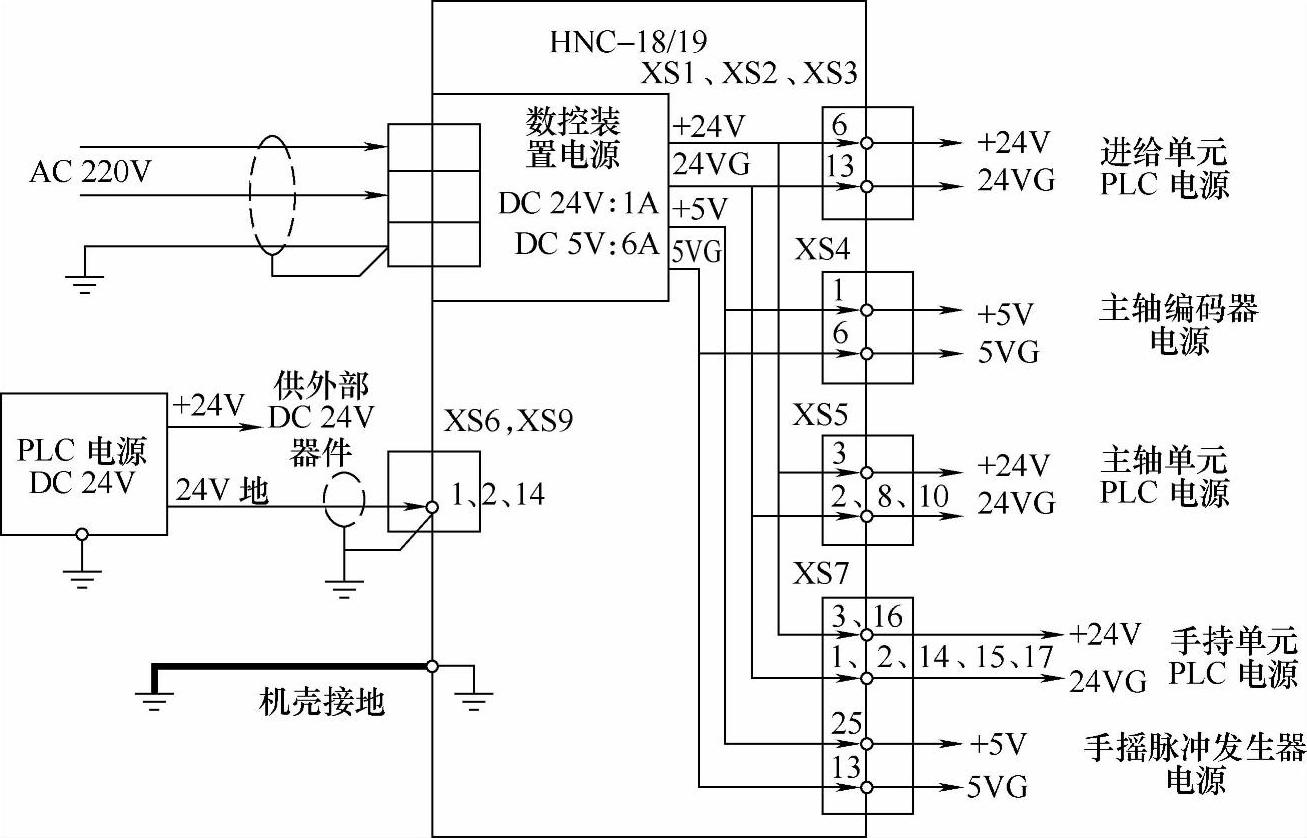

5）数控单元通过内部电路，由XS1、XS2、XS3向进给单元上的PLC开关元件提供DC24V电源，由XS4向主轴编码器提供DC5V电源，由XS5向主轴单元上的PLC开关元件提供DC24V电源，由XS7向手持单元上的PLC开关元件及手摇脉冲发生器分别提供DC24V和DC5V电源，如图2-47所示。

数控装置自带的开关电源总功率约75W，DC24V和DC5V分别可提供1.5A和5A的输出，除数控装置内部使用外，只能向以上XS1～XS5和XS7接口提供总共DC24V1A和DC5V1A的电源输出，当以上接口控制或连接的外部单元所需电源超过此值时，请提供额外的电源，外接电源与数控装置自带电源应共地。

图2-47 内部电路供电方式
